12V7.5Ah密封铅酸储能蓄电池结构设计

　　在工业直流供电、后备储能的实际选型场景里，小容量阀控密封铅酸蓄电池的应用覆盖范围极广，从安防监控系统的备电模块、小型UPS不间断电源的内置储能单元，到光伏离网系统的低压储能节点、电动代步工具的动力源，再到工业控制回路的临时掉电保持供电，这类12V7.5Ah规格的电池都是出镜率极高的通用储能部件。做这款电池的三维结构设计时，首先要锚定实际使用中的安装适配需求，不能只做外观复刻——毕竟这类通用电池有大量成熟的配套安装仓、固定支架、接线端子排，外形尺寸的公差控制直接决定了产品能不能直接替换现有同规格存量产品，减少用户的适配改造成本。

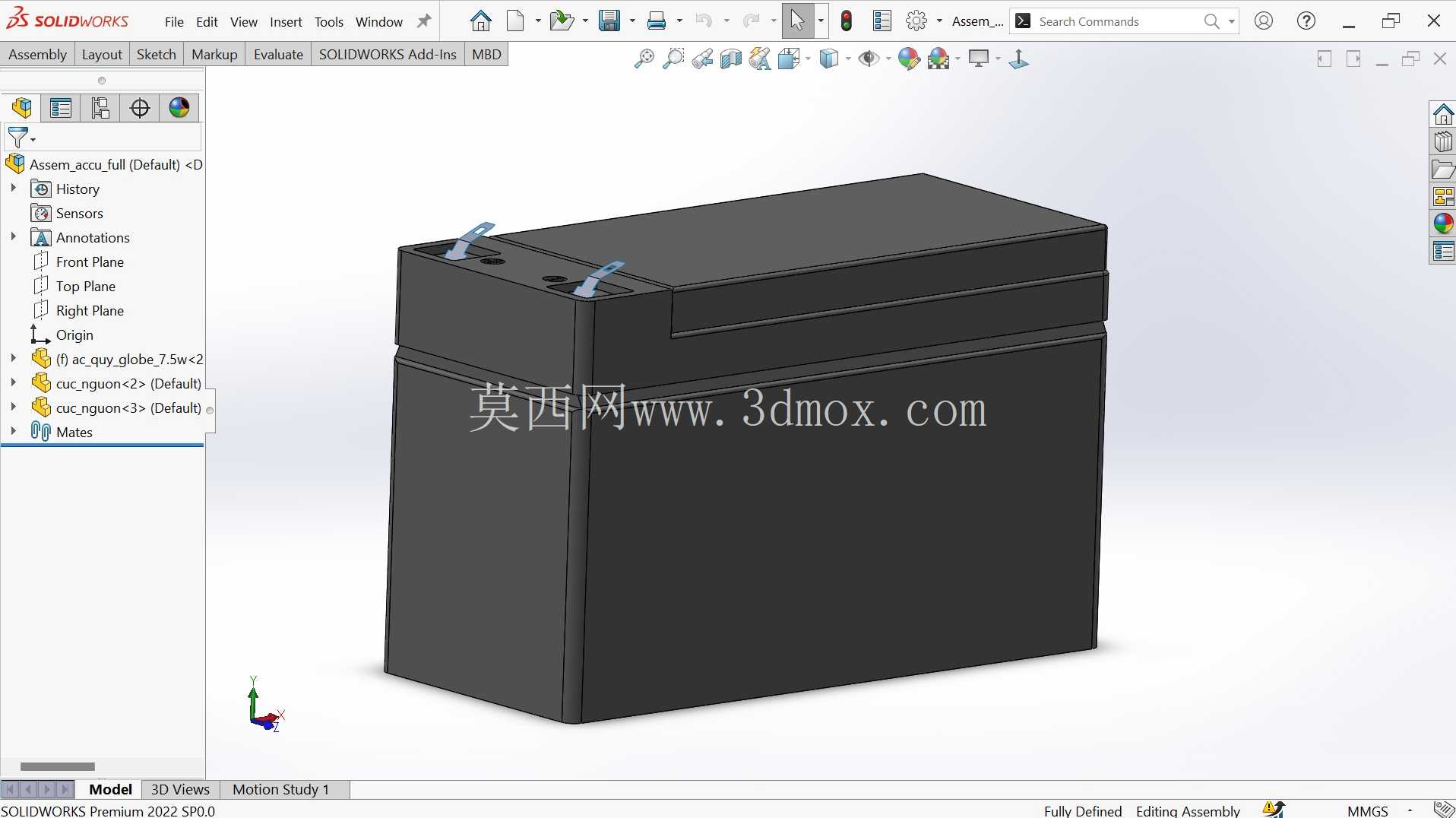

　　从结构上看，这款电池采用ABS工程塑料外壳，壳体分上下两部分，通过超声焊接或者密封胶粘接实现完全密封，避免内部电解液渗漏，同时壳体侧壁做了细微的加强筋结构，既可以提升壳体的抗挤压、抗冲击能力，避免搬运、安装过程中壳体开裂，也能在电池堆叠存放时增加侧壁的结构强度，防止多层堆叠后壳体变形。顶部的端子区域做了下沉式设计，两个铅质接线端子内嵌在壳体顶部的凹槽内，端子旁预留了排气阀的安装位，阀控结构的设计是这类密封电池的核心，正常使用时内部产生的少量气体可以通过排气阀单向排出，同时隔绝外部空气进入，避免电解液失水，也能防止内部压力过高出现鼓胀、漏液问题。

　　端子旁的两个小提手结构是兼顾实用性的设计，单块7.5Ah的电池重量在2.5kg左右，徒手搬运时可以通过这两个内嵌的小卡扣施力，不需要额外抓握光滑的壳体侧壁，安装对位时也能通过提手微调电池位置，方便对准安装仓的卡位。设计过程中要严格控制安装边界尺寸，电池整体为长方体结构，底部做了微小的倒角处理，方便推入安装位时不会被仓体边缘卡住，顶部的端子高度不能超出壳体上沿的最高平面，避免安装仓盖闭合时挤压端子造成接线松动或者短路。壳体的分模线位置设置在侧壁靠上的位置，尽量避开安装时与支架接触的受力面，防止长期挤压后分模线位置出现密封失效。从实际使用的功能特性来看，这类铅酸电池的优势在于浮充寿命长、放电曲线平稳、低温环境下的放电表现优于同容量的部分锂电池，而且不需要复杂的保护电路，直接匹配常规的铅酸充电器就能使用，在对成本敏感、对可靠性要求高的备电场景里，是性价比极高的选型方案。做三维建模的时候，要把内部的极群排布空间预留准确，壳体内部的腔体尺寸要匹配铅板、隔板的堆叠厚度，不能出现内部空间浪费或者极群装不进去的问题，同时要考虑壳体壁厚的均匀性，注塑生产时避免出现壁厚差异过大导致的缩痕、变形问题。

　　顶部的端子安装位要预留足够的接线空间，常规的6mm接线鼻可以直接套在端子上，拧紧螺丝后不会和壳体侧壁发生干涉，端子的中心距要符合行业通用的安装尺寸，确保用户替换旧电池时不需要重新调整接线位置。另外，壳体表面的平整区域是预留贴标签的位置，建模时要保证该区域没有凸起的加强筋或者结构特征，方便后续丝印或者粘贴参数标签。在实际工程选型中，这类小容量铅酸电池经常成组使用，比如4块串联组成48V供电系统，这时候单块电池的外形尺寸一致性就非常重要，成组安装时如果某块电池尺寸偏差过大，就会导致整组电池无法装入固定支架，所以建模时的尺寸标注要严格按照行业通用的安装规范来做，长度、宽度、高度的公差控制在±1mm以内，端子位置的公差控制在±0.5mm以内，确保批量生产后的产品可以直接适配市面上绝大多数同规格电池的安装位。很多刚接触结构设计的工程师做这类电池模型时，往往只做个长方体外壳加两个端子就算完成，忽略了排气阀位置、提手结构、侧壁加强筋、底部倒角这些细节，实际生产或者装配时就会出现各种干涉问题，比如排气阀位置被支架挡住导致无法正常排气，提手位置和安装仓的卡位冲突导致电池推不到位，这些细节都是实际工程中必须考虑的点。另外，电池的边角都做了R角处理，不是尖锐的直角，一方面是注塑生产的工艺要求，避免直角位置出现应力集中导致壳体开裂，另一方面也能避免安装时划伤操作人员的手，减少锐角对配套线缆绝缘层的磨损。
