CA6140车床用带端环圆柱螺旋压缩弹簧

　　在普通卧式车床的进给传动、主轴箱变速操纵、尾座套筒锁紧、过载保护机构中，这类带封闭端环的圆柱螺旋压缩弹簧是应用频次极高的弹性储能元件，本次建模的弹簧适配CA6140系列卧式车床的操纵机构定位与复位工况，完全匹配车床内部狭小安装空间的尺寸边界。从实际装车工况来看，这类弹簧的核心作用是在操纵手柄扳动完成变速档位切换后，依靠自身压缩产生的回弹力推动定位钢球卡入对应档位的定位槽，避免车床运转过程中因振动出现档位脱开、滑移齿轮错位的问题；同时在尾座套筒的锁紧机构中，该类弹簧可提供稳定的预紧力，保证锁紧块对套筒的夹持力均匀，既不会出现锁紧失效导致钻孔时套筒窜动，也不会因预紧力过大造成套筒磨损加剧。

　　建模过程中首先明确了弹簧的安装边界约束：两端的封闭端环为并紧磨平结构，端环外径与弹簧有效圈的外径保持一致，端环的平面度公差控制在0.1mm以内，保证安装时弹簧端面与安装座的贴合面积不低于90%，避免弹簧受压缩时出现偏载、侧向弯曲的问题。弹簧的有效圈数经过刚度校核，匹配CA6140车床操纵机构所需的回弹力范围，当弹簧被压缩至工作行程极限位置时，弹簧圈之间仍保留有合理的间隙，不会出现并圈碰磨的情况，长期往复压缩工况下不会因为圈间摩擦导致弹力衰减过快。

　　从结构设计逻辑来看，弹簧两端的端环采用整圈并紧的结构，而非开口端结构，主要是考虑车床内部的安装空间没有额外的弹簧导向套，封闭端环可以让弹簧在压缩过程中自动找正中心，不需要额外的导向结构就能保证弹力沿轴向传递，减少了机构的零件数量，也降低了装配时的对中难度。弹簧的钢丝截面为圆形，绕制后的螺旋升角经过优化，在保证刚度满足要求的前提下，尽可能降低了弹簧压缩时的内应力集中，端环与有效圈过渡位置的曲率平滑过渡，没有突变的折角，避免长期受交变载荷时在过渡位置出现疲劳断裂。

　　实际选型替换时，需要注意该弹簧的自由长度、安装预压量、工作行程三个核心尺寸参数，预压量通常为自由长度的10%-15%，保证安装后弹簧不会因为机构的装配间隙出现松脱晃动，工作行程下的最大压缩量不能超过弹簧的极限压缩量的80%，避免弹簧出现塑性变形丧失弹力。在车床的日常维护中，这类弹簧属于易损件，当出现档位定位不准、手柄复位卡滞、尾座锁紧力不足的情况时，首先需要检查该类弹簧是否出现断裂、弹力衰减、端环磨损的问题，替换时需要保证弹簧的两端端面平行度符合要求，不能出现端环歪斜的情况，否则会导致弹簧受力不均，使用寿命大幅缩短。

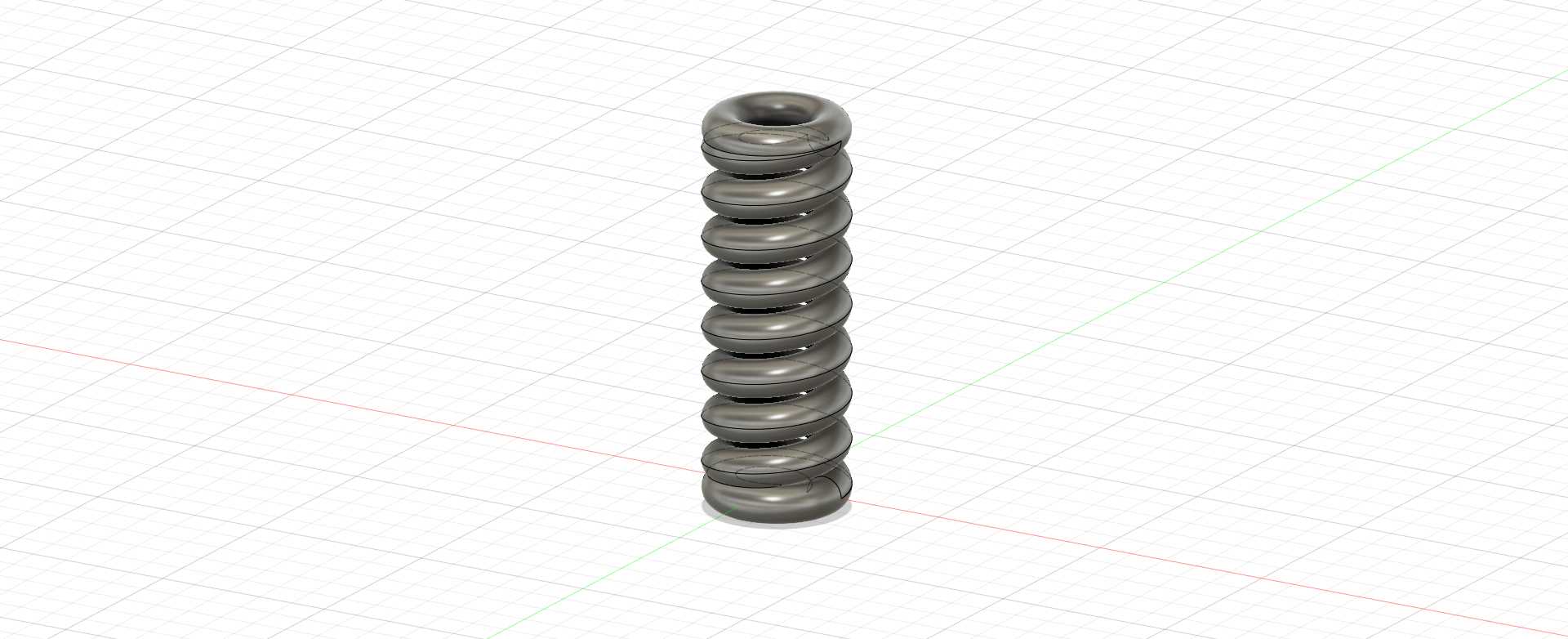

　　建模时还原了弹簧的真实绕制特征，包括有效圈的螺旋间距、端环的并紧磨平结构、钢丝表面的冷拉成型质感，没有做过度的简化处理，可直接用于车床的装配干涉检查、机构运动仿真，验证弹簧在整个工作行程中是否会与周边的拨叉、轴套、操纵杆零件发生运动干涉，也可以用于维修配件的加工出图，直接提取弹簧的中径、钢丝直径、有效圈数、总圈数、端环厚度等加工参数，不需要二次测绘。
