多工位集成式液压阀块油路基座

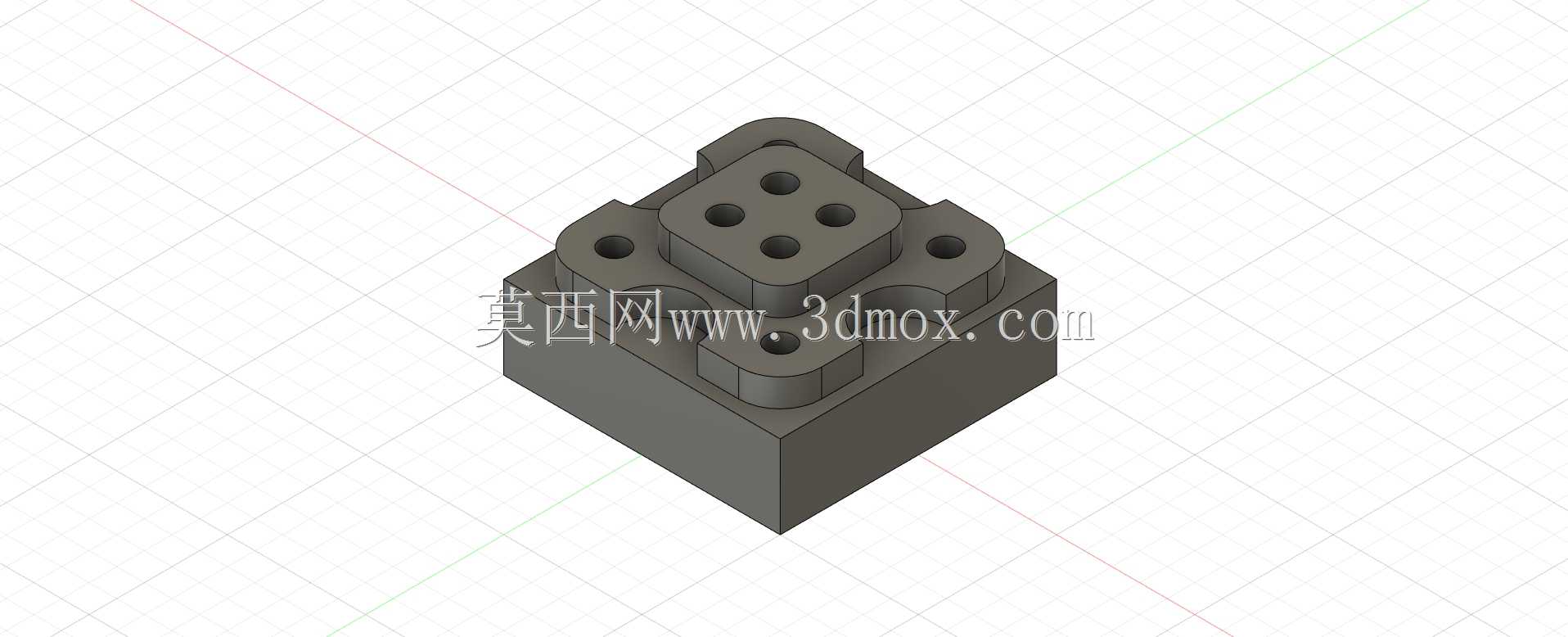

　　在机床液压站、小型自动化工装的油路集成设计里，这类方块式集成阀块承担着把分散管路、阀件安装接口收拢到单一基体上的作用，替代过去逐段接油管、逐个装阀座的零散布局。从结构上看，基体下半部分是规整的实心立方段，这部分预留了足够的壁厚来承受液压系统持续的工作油压，避免内部交叉钻孔位置出现应力集中，也给底面贴装在油箱顶板或者安装支架上留出了完整的贴合面，安装时不需要额外加工转接垫板，直接通过周边的安装孔就能完成锁紧固定。上部做了分层凸台设计，最顶层的方形凸台面上均匀布置了五个通油孔，四个角位的大孔对应外接阀件或者油路堵头的安装螺纹底孔，中心孔作为主压力油道的连通口，孔位排布完全匹配常规方向阀、流量阀的安装孔距，

　　装配时阀件底面的密封圈可以直接贴合在凸台精加工端面上，不需要额外加装密封垫片。凸台四周延伸出四个带沉孔的耳座，耳座上的通孔贯穿基体，既可以作为阀块自身往机架上固定的穿钉孔，也能作为叠加阀堆叠安装时的拉杆过孔，沉孔位置可以容纳螺栓头，保证装配后上端面没有突出障碍物，周边预留的操作空间足够扳手伸入完成拧紧作业。设计阶段首先要梳理整个液压回路的通油逻辑，把压力油进油道、回油道、控制油道在基体内部通过正交钻孔连通，不同油道之间预留足够的隔墙厚度，避免高压工况下出现油液串通；外部轮廓的所有尖角都做了小圆角过渡，既消除热处理或者机加工后的应力集中点，也避免装配维修时划伤操作人员密封件。安装边界上，立方基体的侧面没有突出结构，

　　多个阀块并排布置在液压站内部时，相邻块之间只需要留出油管接头和扳手操作的间隙即可，不需要额外避让凸出结构；底面的平整面可以直接承担整机的支撑载荷，不需要额外做支撑肋板。这类集成阀块把原本数米长的外接管路压缩到基体内部的钻孔通道里，大幅减少了管路接头的泄漏点，同时油路沿程阻力更低，系统压力损失更小，在CA6140这类普通车床的液压改装、小型夹具的液压控制回路里，能够快速完成阀件集成，后期排查故障时也不用逐段拆解外接管路，直接在对应阀位检测油压就能定位问题，日常维护更换阀件只需要拆卸上端面的固定螺栓，不用挪动整个阀块的安装位置。
