CA6140车床配套阶梯定位夹紧支座

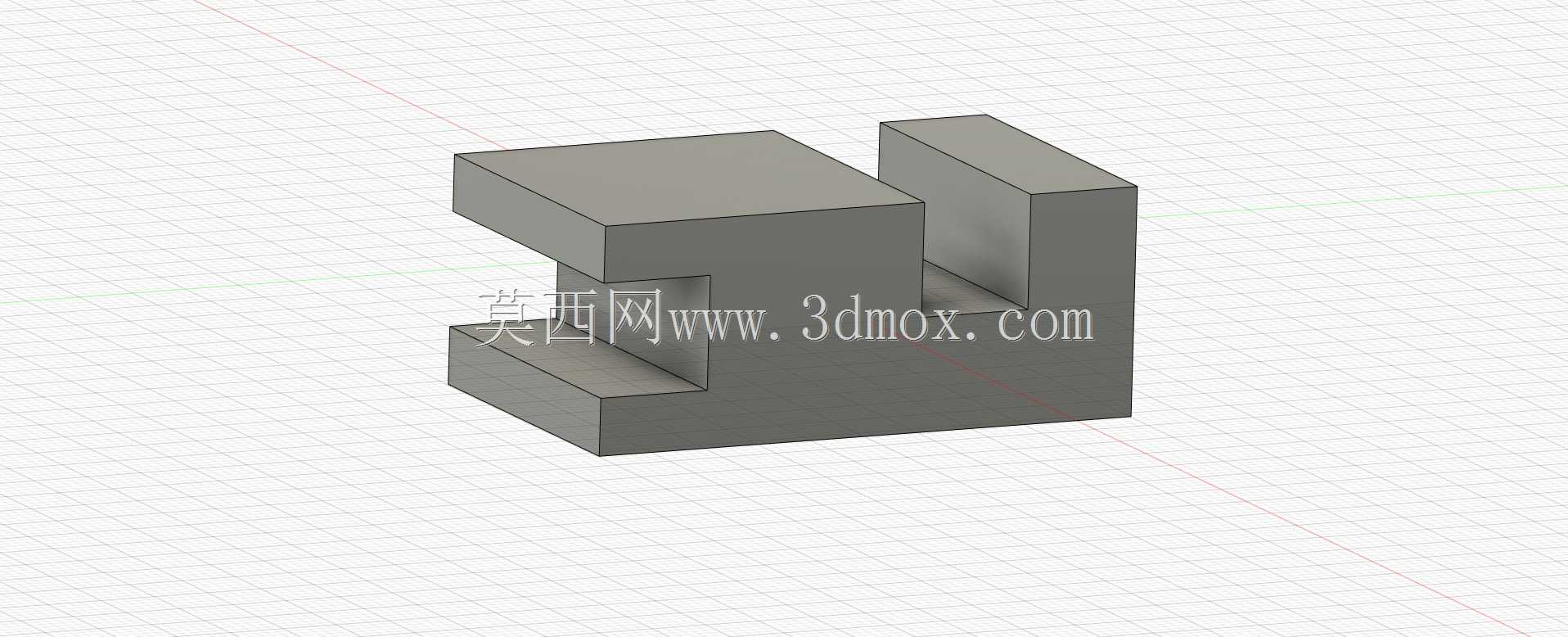

　　该支座结构围绕CA6140普通车床的工装配套需求展开，整体采用一体式块状基体成型，外形为规整的直角阶梯构型，基体左侧开设贯通式横向夹持槽，右侧设置竖向凸台形成双限位立面，槽体与凸台的相邻面均保持严格垂直，所有棱边做工艺倒角处理，避免装配过程中划伤操作人员与工件表面。从实际加工场景来看，这类支座主要安装在车床中拖板或者专用工装基板上，作为轴类、盘类异形工件的侧向定位基准使用：横向槽口可直接卡入工装底板的定位凸沿，通过侧面锁紧螺钉完成支座与基板的刚性固定，右侧竖向凸台的内侧立面作为工件的轴向定位面，工件装夹时端面贴紧该立面即可快速确定轴向加工位置，无需反复打表找正，大幅缩短中小批量零件的装夹辅助时长。

　　设计阶段优先考虑了车床切削工况下的受力特性：车削加工时刀具会对工件产生持续的径向切削力与轴向进给力，支座基体整体壁厚均匀，夹持槽上下壁厚度经过受力校核，可承受常规碳钢工件粗车时的侧向冲击力，不会出现槽体张开变形的情况；支座底面全程精加工，平面度控制在0.02mm以内，与工装基板安装后可实现完全贴合，避免装夹后出现支座翘动、定位偏移的问题。外形尺寸方面，该支座整体长宽高比例适配CA6140车床的拖板安装空间，横向槽的宽度与常用工装定位条的标准尺寸匹配，槽深预留足够的锁紧行程，既可以适配不同厚度的调整垫片，也能在锁紧后保证槽口与定位条无间隙配合；右侧竖向凸台的高度高于常见盘类工件的定位端面高度，保证工件端面可以完全贴靠定位面，

　　不会出现局部悬空。结构上没有多余的复杂曲面，所有特征均为平面与直角组合，既可以通过铸造毛坯后一次铣削完成所有定位面加工，也可以直接采用方钢毛坯通过铣削、磨削工序成型，加工工艺性优异，后期维护时如果定位面出现磨损，只需重新磨削基准面即可重复使用，无需整体更换，非常适合机加工车间的批量工装配置，也可作为机床夹具设计的基础参考结构，拓展用于铣床、钻床的工位定位场景。
