CA6140车床用双立耳铰接安装接头结构

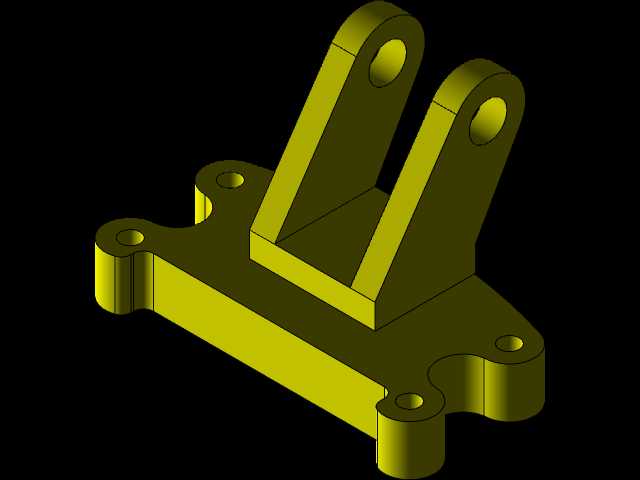

　　该铰接接头主要适配CA6140普通车床的内部传动与附件安装场景，在车床溜板箱、挂轮架附近的辅助机构中承担铰接支撑与载荷传递作用，日常作业中需要承接操作机构传递的往复摆动力，同时为配套的连杆类零件提供稳定的回转支点，避免传动过程中出现杆件卡滞、窜动的问题。从结构设计逻辑来看，底座采用不规则轮廓的平板式结构，并非规则矩形，是为了避让车床床身内部已有的凸起筋条、油路孔位，在有限的安装空间内最大化底座与安装基面的接触面积，降低单位面积的压应力，避免长期受压出现基面凹陷变形。底座上共设置四个沉头安装孔，孔位分布完全匹配CA6140车床对应安装位置的原有螺纹孔坐标，安装时可直接采用内六角圆柱头螺钉穿入沉孔锁紧，沉孔深度经过核算，

　　能够保证螺钉锁紧后头部完全没入底座平面，不会突出表面干涉周边摆动的杆件。底座上方的两个平行立耳是核心功能部位，两立耳的同轴度公差控制在0.02mm以内，耳孔内可配套安装铜套或者滚针轴承，减少铰接销轴转动时的磨损，立耳的厚度经过抗弯强度校核，在承受额定径向摆动力时不会出现根部开裂或者侧向变形，两立耳之间的开档尺寸严格匹配配套连杆的端部宽度，装配后连杆的侧向间隙控制在0.1mm到0.2mm之间，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致铰接部位出现窜动冲击。立耳与底座的衔接位置做了等半径的圆角过渡，避免机加工和热处理过程中出现应力集中，长期受交变载荷作用时不会从衔接位置产生疲劳裂纹。从安装边界来看，该接头装配完成后，

　　底座底面完全贴合车床的安装基面，整体高度不会超出周边机构的运动包络范围，立耳的外侧面与周边零件的最小安全间隙保持在3mm以上，铰接销轴穿入后，销轴两端的卡簧槽完全露出立耳外侧面，方便安装轴用卡簧完成轴向限位，日常维护时不需要拆卸周边其他零件就可以直接抽出销轴更换磨损的铜套，降低设备维保的拆装工作量。设计过程中针对车床作业时的切削振动特性，整体结构的固有频率避开了车床主轴常用转速对应的振动频率区间，避免切削作业时接头部位出现共振异响，同时底座的安装孔位置设置了微小的位置补偿余量，能够适配床身长期使用产生的微小安装孔位偏差，不需要额外修配件就可以完成装配。该接头的载荷传递路径经过优化，外部摆动力通过耳孔传递到立耳后，会顺着立耳与底座的过渡圆角均匀分散到底座整个安装平面，不会出现局部应力过大的问题，材料选用45号钢调质处理，表面做发黑防锈处理，能够适应车床内部存在切削液、润滑油飞溅的作业环境，长期使用不会出现锈蚀卡滞的问题。
