CA6140机床斜撑式悬臂电缆固定支架

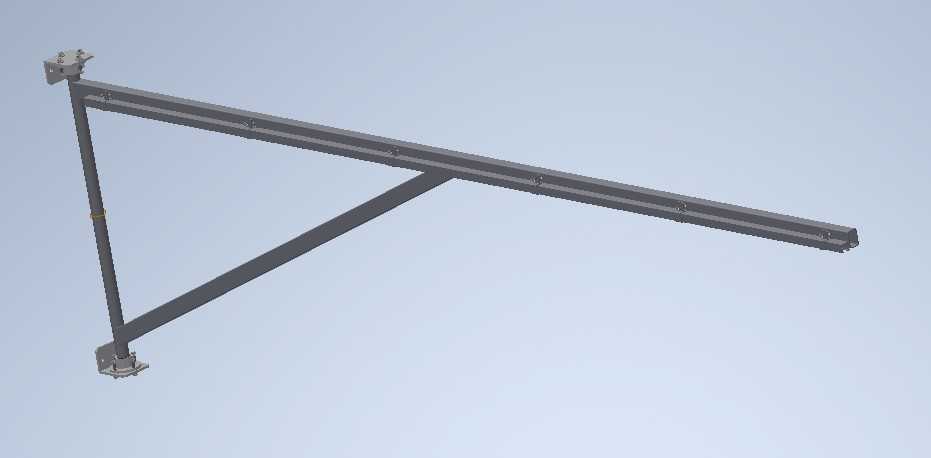

　　在普通卧式车床的车间布线改造场景里，这类斜撑式悬臂电缆固定支架主要承担机床上方动力线缆、控制信号线缆的架空排布支撑作用，避免线缆直接垂落接触机床运动部件、切削液飞溅区域或是地面油污堆积区，从布线层面降低线缆磨损、老化破损的概率，同时规整车间走线，减少杂乱线缆对设备操作、日常维保的干扰。不同于常见的墙面直装式线缆支架，这款支架采用了单立柱加斜向撑杆的三角稳定结构，主悬臂为长条形槽型截面型材，沿长度方向预留了等距排布的线缆固定点位，可根据实际走线需求调整扎带或者线卡的安装位置，适配不同直径、不同数量的线缆排布需求，悬臂末端做了圆弧收边处理，避免尖锐棱边割伤线缆外护套。立柱上下两端均设置了带安装孔的法兰式固定座，

　　上端固定座可连接车间顶部的钢结构横梁或是预制的安装吊点，下端固定座则可固定在机床床身的预留安装平面或是侧面的工艺凸台上，斜撑杆两端分别与立柱中段、悬臂靠近末端的位置做刚性连接，形成稳定的三角形受力结构，抵消悬臂承载线缆后产生的下弯力矩，避免长期负载下悬臂出现塑性变形。从安装边界来看，立柱的垂直高度适配CA6140车床主轴箱上方到车间顶部吊点的常规间距，悬臂的水平延伸长度覆盖车床主轴到尾座的全行程上方区域，不会干涉车床溜板箱的纵向移动、刀架的横向进给动作，也不会遮挡操作人员观察切削加工状态的视线。设计过程中优先考虑了车间复杂工况下的耐用性，所有结构件的棱边均做了倒角处理，固定座的安装孔位做了沉孔设计，安装后螺栓头不会突出平面，

　　避免勾挂线缆或是磕碰操作人员；槽型悬臂的内侧预留了走线空间，可将部分细软的信号线缆内嵌在槽内，外侧通过可拆卸的盖板封挡，进一步减少切削碎屑、切削液对线芯的侵蚀。在实际选型适配时，需要确认上下固定座的安装平面平整度，若安装面存在焊接变形或是铸造凹凸，需要增加调整垫片保证立柱的垂直精度，避免悬臂安装后出现水平方向的倾斜，导致线缆排布时局部受力集中；斜撑杆与主结构的连接位置采用了可拆卸的螺栓连接，而非焊接固定，方便后期根据车间布线调整需求，更换不同长度的悬臂或是调整斜撑的支撑角度，适配不同的走线覆盖范围。这类支架除了应用在普通车床的布线改造中，也可适配其他中小型机加工设备的上方线缆架空需求，只要调整立柱长度、悬臂长度的参数，

　　即可匹配不同设备的安装空间，相比传统的穿线管布线方式，这种开放式的支架结构更方便后期线缆的增减、故障排查，不需要拆解整段穿线管即可完成线缆的更换维护，在多设备排布的机加工车间里，可沿设备排布方向连续安装同类型支架，形成连贯的线缆架空通道，统一规整整排设备的动力与控制线路，减少地面布线需要的线槽防护成本，也避免地面线槽被叉车、物料推车碾压损坏的风险。结构受力层面，斜撑杆的截面尺寸经过受力核算，在满布额定直径线缆的负载下，悬臂末端的下挠量控制在机械布线允许的范围内，不会因为长期负载出现连接部位的松动，上下固定座的螺栓孔间距匹配CA6140车床床身的原有预留安装孔位，不需要额外在床身上钻孔攻丝，避免破坏机床床身的原有结构强度，安装时仅需匹配对应规格的紧固螺栓即可完成固定，降低现场改造的加工工作量。
