W63系列邦飞利减速电机参数化三维设计

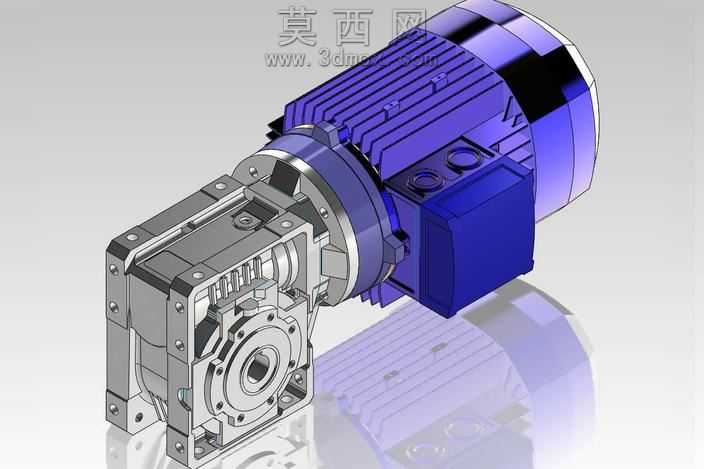

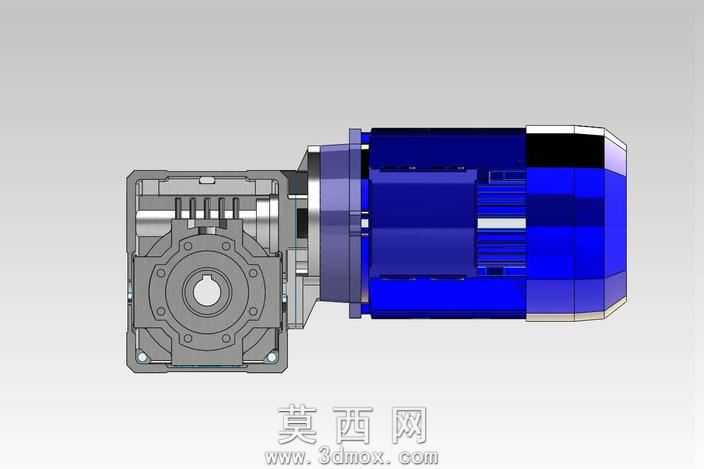

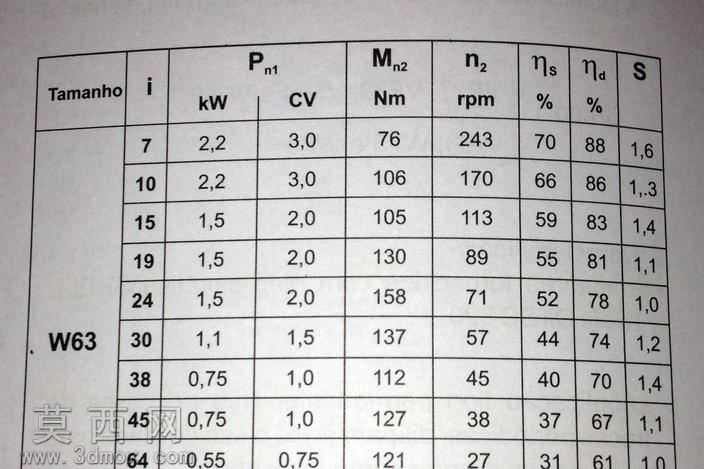

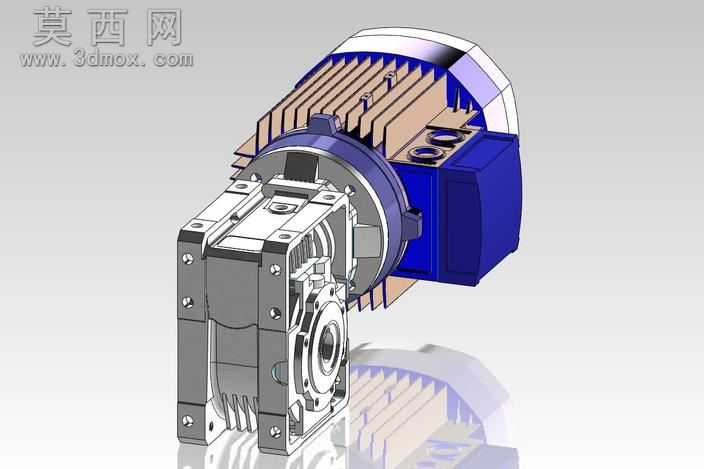

本作品针对邦飞利W63系列减速电机开展全参数化三维建模设计，建模过程严格对照官方性能参数表完成结构匹配，覆盖7、10、15、19、24、30、38、45、64共9种不同传动比规格的结构特征还原。建模阶段首先梳理减速电机的核心构成逻辑，将整体拆分为输入电机端、齿轮减速腔体、输出轴端、安装连接法兰四大核心模块，对每一级齿轮传动的啮合参数、轴系的支撑定位结构、密封件的安装槽位、壳体的加强筋布局都做了精准的尺寸还原，确保各规格型号的外形尺寸、安装孔位、轴伸参数完全匹配参数表标注的性能对应结构。材质配置上针对不同部件做了区分设置：减速箱壳体采用铸铝材质，模拟压铸成型的哑光磨砂表面质感，添加细微的铸造纹理提升真实感；内部传动齿轮采用调质合金钢材质，还原齿面高频淬火后的金属光泽，对齿廓啮合面做轻微的粗糙度处理体现加工特征；输入输出轴采用45号钢材质，轴伸键槽、定位台阶的细节完整还原；端盖、紧固件等标准件采用发黑处理的钢材质感，密封橡胶圈采用丁腈橡胶的哑光黑色弹性材质表现。结构设计上充分考虑装配逻辑，所有零部件保留完整的装配约束关系，可直接用于虚拟装配验证、运动仿真分析，各级齿轮的传动比严格匹配参数表标注数值，可模拟不同输入功率下的输出转速、输出扭矩对应关系，还原额定工况下的传动效率表现。设计过程中对参数表标注的额定功率、输出扭矩、输出转速、传动效率等核心性能参数做了关联匹配，不同速比型号的内部齿轮齿数、模数、中心距都随参数做对应调整，避免出现结构与性能参数不匹配的问题。模型整体做了合理的轻量化处理，在保留关键安装结构、传动细节的前提下，对不影响装配和性能表现的微小工艺圆角、标识刻字做了简化，既保证模型的工程实用性，也兼顾了文件运行的流畅度，可直接用于设备选型阶段的布局干涉检查、传动方案验证、产品展示渲染等不同场景。
