双法兰连接式MS减速机壳体结构设计

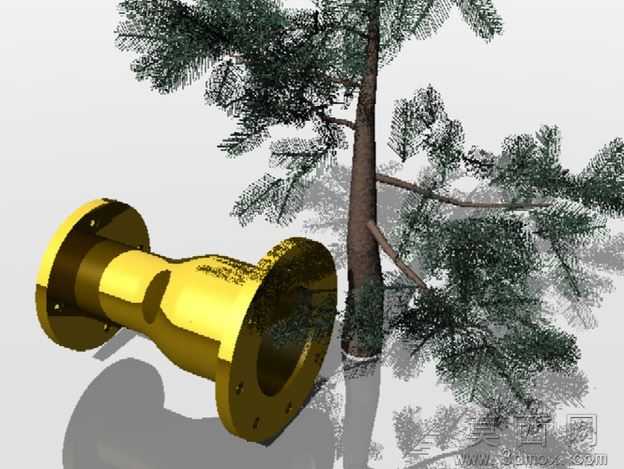

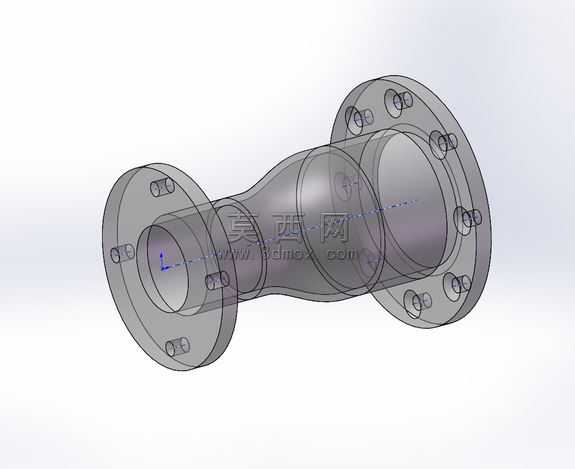

本作品为MS系列减速机的主体壳体三维建模成果，建模过程依托三维机械设计软件完成，采用自顶向下的设计思路，先搭建整体装配基准轴系，再逐步拆分壳体各段结构特征，确保两端法兰的安装孔位同轴度、内腔与外部结构的尺寸公差完全匹配传动组件的装配需求。建模阶段优先使用参数化草图驱动特征，两端法兰盘的螺栓孔采用圆周阵列方式生成，可通过修改阵列数量、孔径参数快速适配不同安装规格的连接需求，中间过渡段的变径曲面采用放样凸台特征生成，保证曲面过渡顺滑无棱角，既满足内部传动组件的容纳空间要求，也兼顾了壳体的结构强度与轻量化设计需求。材质配置上，针对减速机壳体的实际使用场景，赋予半透明工程塑料与金属质感结合的渲染材质，通过半透明显示效果可直观呈现壳体内部的轴系预留空间、腔体壁厚分布，方便设计人员校验内部齿轮、轴类零件的装配干涉情况；外部法兰端面赋予哑光金属材质，还原实际铸件壳体的表面质感，渲染阶段添加环境光遮蔽效果，清晰凸显螺栓孔、过渡圆角等细节特征，提升模型的展示辨识度。结构设计上，两端法兰盘均设置均匀分布的内螺纹安装孔，分别用于对接动力输入端与输出端的连接部件，法兰端面预留密封槽位，可适配密封圈安装满足减速机的密封防护要求；中间腔体部分设计有均匀的壁厚，既保证壳体承受传动载荷时的结构刚性，也避免壁厚过大造成整体重量冗余，腔体内部预留轴承安装位、齿轮避让空间，可直接与同系列的传动组件完成虚拟装配校验。整体建模过程严格遵循机械设计规范，所有特征的尺寸参数均参考通用减速机的行业设计标准，圆角、倒角等工艺特征完全适配铸造加工的工艺要求，可直接用于后续的工程图导出、装配仿真、有限元结构分析等设计环节，为减速机的整体设计优化提供精准的三维模型支撑。
