驻极体式声音检测传感模块结构设计

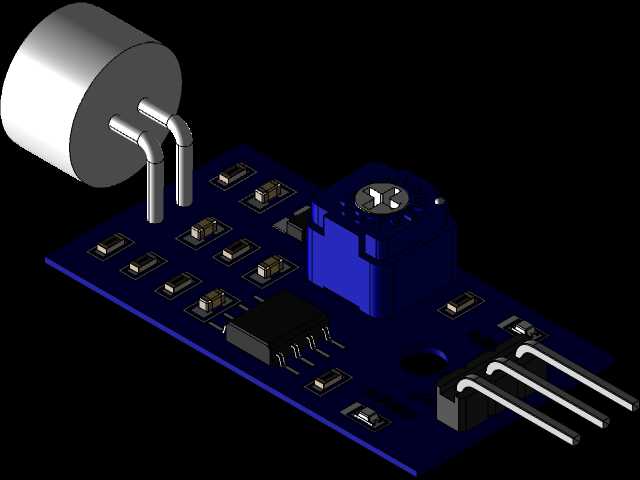

　　这款声敏检测模块的结构设计，核心围绕工业现场、教学实训场景下的非接触式声音信号拾取需求展开，区别于普通民用拾音器件，整体结构优先考虑了工控场景下的安装兼容性、抗干扰能力与调试便捷性。模块采用FR-4环氧玻纤基板作为承载基体，基板整体采用长条形布局，板边预留三个标准2.54mm间距的直插排针引脚，分别对应电源输入、信号输出、接地端，可直接兼容面包板插接、杜邦线连接、PCB焊接等多种接线方式，无需额外制作转接结构，适配绝大多数开源硬件平台、小型工控采集板的安装接口。

　　拾音核心采用圆柱形驻极体咪头元件，咪头通过两根弯折成型的金属引脚固定在基板一端，引脚弯折角度经过反复调整，使咪头拾音面垂直于基板平面向外探出，既避免基板上其他元件对声波传递造成遮挡，也能减少基板自身振动传导带来的误触发问题；咪头与基板之间预留了2mm左右的悬空间隙，可在间隙处填充薄型泡棉垫层，进一步隔绝基板传递的结构振动噪声，提升声音拾取的准确性。

　　信号处理区域集中布置在基板中部，板载的运算放大器芯片采用SOIC贴片封装，紧贴基板布置减少引线长度，降低信号传输过程中的电磁干扰；灵敏度调节采用蓝色方形直插电位器，布置在基板靠近排针的一侧，电位器调节旋钮朝上，模块安装完成后无需拆卸即可通过小号一字螺丝刀直接调整增益参数，适配不同声强阈值的检测需求，比如在设备异响监测场景下可调低增益，仅捕捉超过设定阈值的异常碰撞、摩擦声响，在环境声强采集场景下可调高增益，覆盖更宽的声压检测范围。

　　板上的贴片电阻、电容元件全部采用0805封装规格，沿基板信号走向整齐排布，元件之间预留了足够的爬电距离，满足低压直流供电场景下的绝缘安全要求；基板表面做了阻焊层覆盖，露铜部分做了喷锡处理，既可以防止铜箔氧化，也能提升焊接可靠性。模块整体安装边界控制在长38mm、宽18mm、最高处14mm的尺寸范围内，板上预留两个直径3mm的安装孔位，可通过M2.5螺丝直接固定在设备壳体、安装支架上，也可通过背胶、扎带等方式完成非固定式安装，适配狭窄安装空间内的布置需求。

　　从实际应用角度出发，这款传感模块可直接接入设备状态监测系统，通过捕捉设备运行过程中的异常声响判断轴承磨损、结构松动等故障，也可用于声控开关、噪音超限报警、语音触发等场景，结构设计上没有冗余的装饰性结构，所有元件布置都服务于信号稳定拾取、安装调试便捷的核心需求，建模过程中完整还原了每个元件的实际尺寸、引脚形态与装配关系，可直接用于模块的结构验证、安装模拟、配套壳体设计等工作，也能作为电子类实训教学的三维演示素材，帮助从业者理解声敏检测模块的硬件构成与装配逻辑。
