ESP32C2无线通信模组贴片封装结构

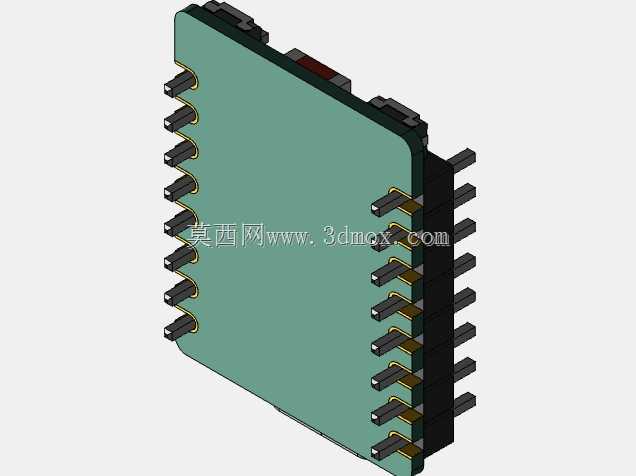

　　这套三维结构呈现的是一款基于ESP32-C2芯片的无线通信模组完整封装形态，建模过程中优先还原了模组在整机装配环节最受关注的物理边界与干涉风险点。模组本体采用矩形板载布局，主体基板为绿色阻焊层覆盖的硬质PCB，两侧对称排布双排贴片引脚，引脚采用镀金工艺处理的弯折焊端结构，每侧引脚数量一致，焊端向外水平伸出后向下弯折，完全匹配标准回流焊贴装工艺要求，引脚间距严格遵循对应封装的通用规范，保证量产阶段贴片机吸嘴取料、视觉定位、焊盘对位全流程顺畅。

　　从实际落地场景来看，这类无线模组广泛嵌入智能家居控制终端、小型工业传感节点、消费类便携物联网设备、低成本Wi-Fi/BLE联网外设当中，承担设备端无线数据收发、蓝牙配网、低功耗主控运算的核心功能。结构设计阶段首先要锁定模组的最大外形轮廓：基板长宽尺寸贴合芯片最小系统集成需求，板厚采用常规FR-4板材标准厚度，顶部预留的黑色屏蔽罩区域覆盖射频核心电路，既抑制外界电磁干扰对射频信号的影响，也避免模组自身辐射干扰板卡周边的敏感模拟器件。

　　建模时特意将两侧排针的空间占位完整还原，引脚伸出基板侧边的长度、弯折后底部距离PCB下表面的共面高度都做了精确约束，这部分尺寸直接决定母板Layout时的焊盘排布：硬件工程师绘制主控板封装时，需要在模组投影区域外侧预留足够的引脚焊接空间，模组本体下方禁止布置高度超过引脚贴装间隙的元器件，防止回流焊过程中元件顶起模组造成虚焊。模组顶部的屏蔽罩高度也做了写实还原，整机结构堆叠时，外壳内壁到模组屏蔽罩顶面必须预留不小于安全间隙，避免装配压损屏蔽罩导致内部射频电路短路。

　　设计思路上，这类通用无线模组采用半孔 castellated castellated 边接工艺，侧边引脚同时兼容两种装配方式：既可以直接贴片焊接在用户主板表面，也能搭配配套排针作为插接模块使用，适配开发板快速验证、小批量试制、大批量贴片量产等不同阶段的使用需求。模型还原了基板边缘的圆角过渡处理，避免生产分板过程中基板边缘产生毛刺崩边，两侧引脚的排布位置避开了基板四角的应力集中区域，降低整机跌落、温变循环工况下焊点断裂的概率。

　　从安装边界维度梳理，模组在整机内部布局时需要同时兼顾电气与结构双重要求：天线延伸区域（板载走线对应的净空区）不能被金属外壳、电池、大型金属结构件遮挡，否则会大幅衰减无线信号强度；结构建模时将模组所有外凸特征——包括侧边引脚、顶部屏蔽罩、板端预留的贴片元件占位——都纳入包络体计算，结构工程师在做整机干涉检查时，直接调用该三维模型即可快速校验周边螺丝柱、卡扣、相邻电池与接口元件的间距是否合规，省去反复对照二维规格书核对尺寸的繁琐步骤。引脚的共面度公差在模型中也通过统一基准面做了隐含约束，符合SMT量产对贴片元件共面度的通用要求，保障焊接良率。整个模型完整复现了模组从基板、焊端引脚到顶部屏蔽结构的全部几何特征，可直接用于主板封装库搭建、整机堆叠干涉校验、装配工艺模拟等工程环节。
