剪切梁式多量程称重测力传感装置

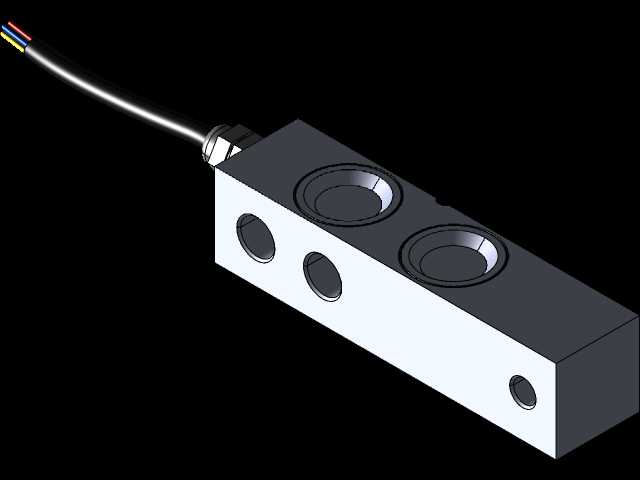

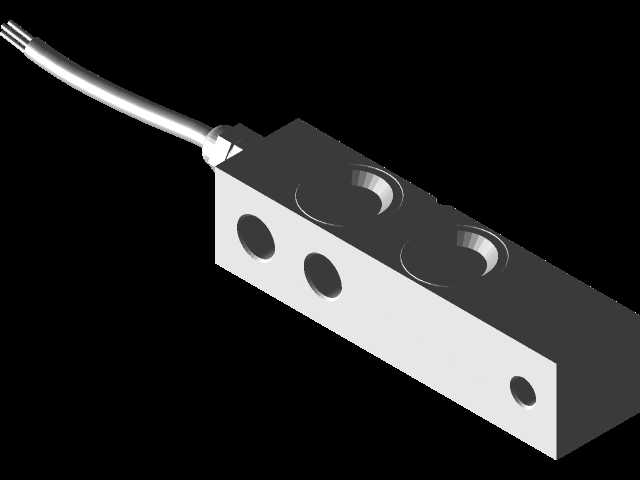

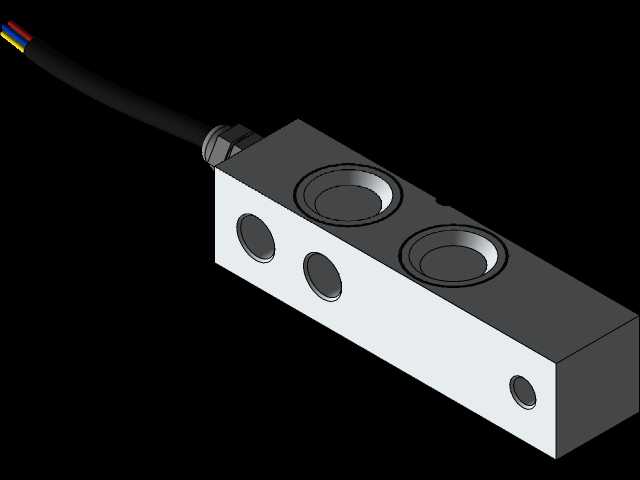

　　这款剪切梁结构的称重测力元件，是工业称重场景里应用极广的核心检测部件，从车间配料工位的平台秤、物流线的辊道检重秤，到仓储区的小量程地磅、灌装线的定值称重工位，甚至是起重设备的超载预警载荷检测，都能看到这类结构传感器的身影。不同于柱式传感器容易受偏载影响的缺陷，剪切梁的受力结构经过力学优化，当载荷作用在传感器端部的受力区域时，梁体内部产生的剪切应变能被精准捕捉，哪怕加载点存在一定范围的偏移，输出的力值信号也能保持稳定，这一特性让它在安装精度要求不算极高的工业现场，依然能保持可靠的检测精度。从结构设计来看，这款传感器采用长方体合金钢本体作为受力基体，表面做了镀镍防腐处理，能适配车间多粉尘、轻度潮湿的常规工业环境，出线端采用密封航插结构，

　　既可以防止线缆拉扯导致的内部应变片引线脱落，也能阻挡水汽、粉尘进入传感器内部，避免应变片受潮失效。本体上的两个沉头安装孔是核心的固定定位结构，安装时需要将传感器固定在刚性足够的安装基座上，基座的平面度需要控制在0.1mm以内，避免安装时产生附加的装配应力，导致传感器零点漂移、检测精度下降；侧面的两个通孔是过载保护结构的配套安装位，当现场载荷超过额定量程150%时，限位结构会贴合梁体，阻止梁体产生过大形变，避免应变片因为过度形变发生不可逆的损坏。端部的螺纹受力孔用于连接承载压头或者秤台连接件，安装时要保证受力方向垂直于传感器的上平面，避免侧向力、扭转力直接作用在梁体上，日常使用中如果有侧向冲击载荷，需要额外加装侧向限位结构，

　　抵消横向力对传感器的冲击。不同量程的同款传感器，本体的壁厚、应变片粘贴位置的梁体厚度会做对应调整，1吨量程的梁体剪切区厚度更薄，能捕捉更小的载荷变化，10吨量程的剪切区厚度更大，整体刚性更强，能承受更大的额定载荷，但是整体安装孔位的尺寸保持一致，方便现场做量程替换时不用重新加工安装基座，减少设备改造的工作量。这类传感器的应变片采用全桥接法，温度补偿电路直接集成在传感器内部，在-10℃到40℃的常规工业环境温度区间内，温度漂移能控制在非常小的范围内，不用额外做温度补偿校准，输出的毫伏级信号可以直接匹配市面上常规的称重变送器，转换成标准的4-20mA模拟量信号或者RS485数字信号，接入设备的PLC控制系统，实现重量数据的实时采集、

　　定值控制、超载报警等功能。在做三维建模的时候，需要重点还原剪切梁的受力形变空间，安装孔的位置公差、沉头孔的深度尺寸要和实际产品保持一致，避免后续做设备装配时出现干涉，出线端的航插尺寸、线缆的弯曲半径也要做还原，方便现场布线的时候提前预留走线空间，尤其是在多传感器并排安装的大台面秤台设计中，要提前核算每个传感器的安装位置，保证每个传感器的受力均匀，避免个别传感器长期过载导致的寿命缩短。日常选型时，要根据现场的最大载荷、动载冲击系数选择对应量程的传感器，一般建议正常工作载荷在传感器额定量程的30%-70%区间内，这个区间内传感器的线性度最好，长期工作的稳定性也更佳，如果现场有较强的振动冲击，还要选择带过载保护、抗侧向力能力更强的型号，同时配套对应的减震安装组件，滤除现场振动对检测信号的干扰。
