手摇式盘带卷绕输送机构结构设计

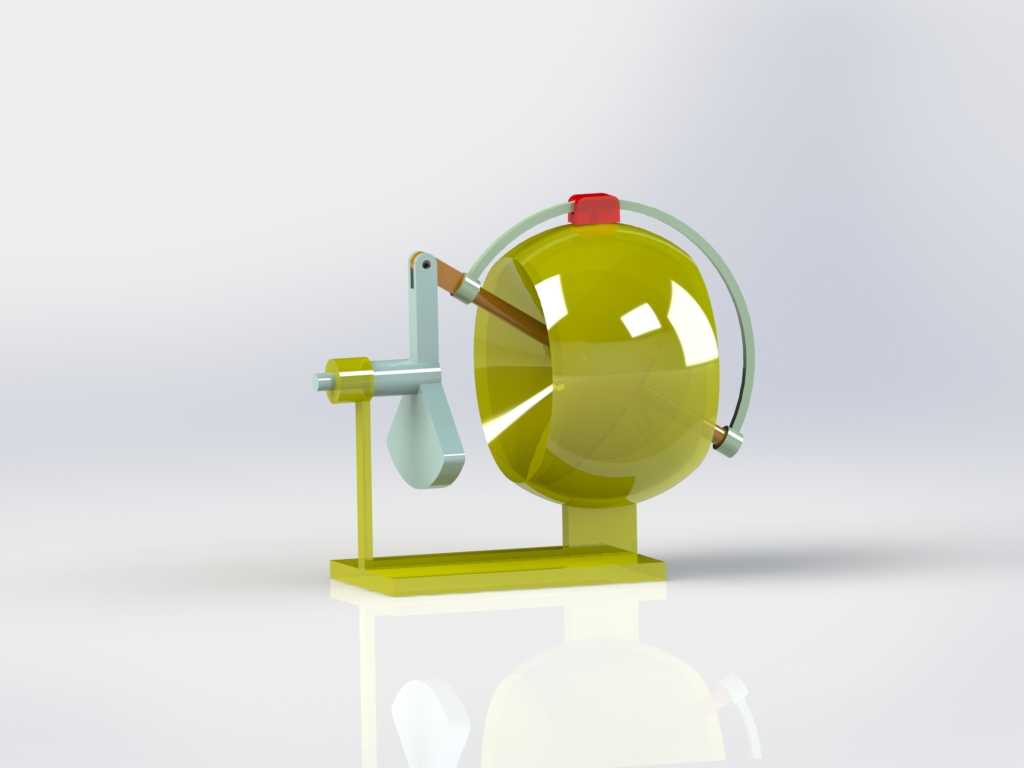

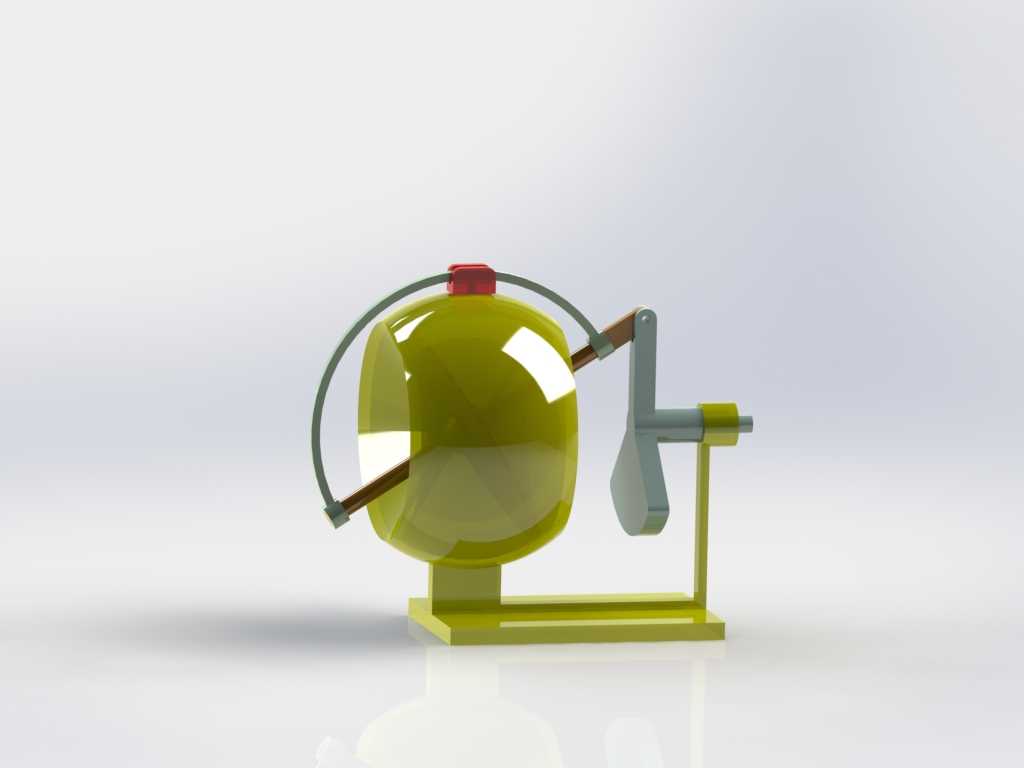

　　该盘带盘机构主要面向窄幅柔性带料的手动卷绕、规整收纳作业场景，常见于小型线材加工工位、实验室带料试样制备、教学演示教具以及小型包装工序的辅助收卷环节，可适配宽度在30mm以内的薄型织带、塑料薄膜带、细金属箔带等多种柔性带状物料，无需外接动力源，完全依靠手动摇柄输入扭矩完成盘带作业，适合无供电条件的临时作业场景或是小批量、多频次的零散盘带作业需求，避免了电动收卷设备在小批量作业时的调试繁琐、能耗浪费问题。

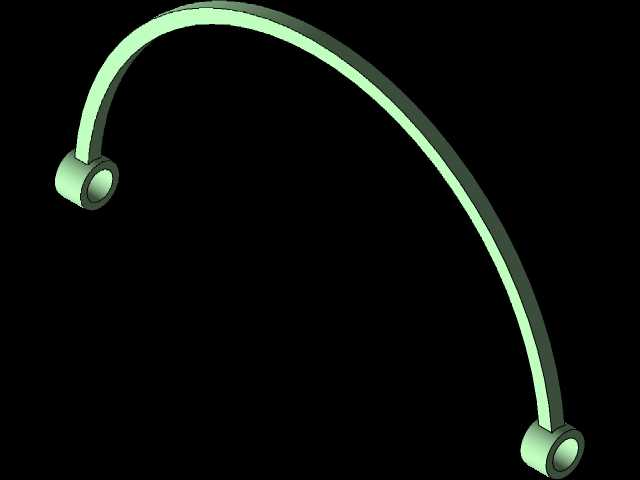

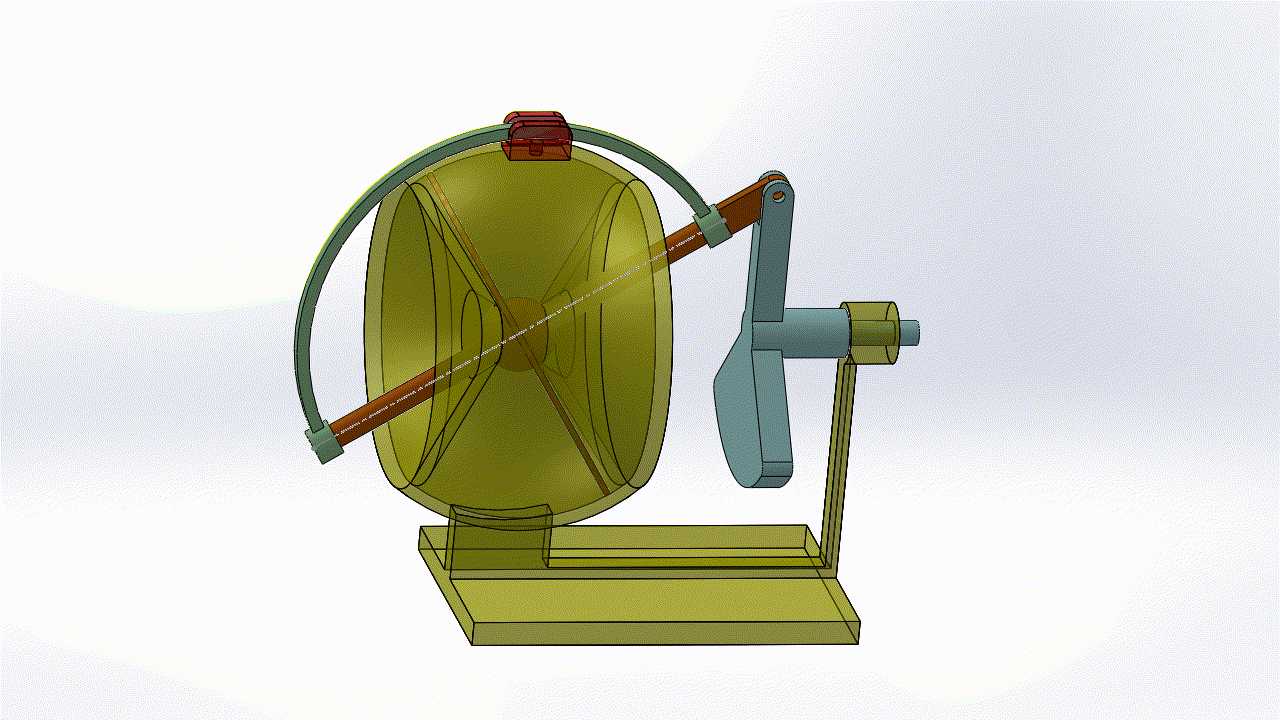

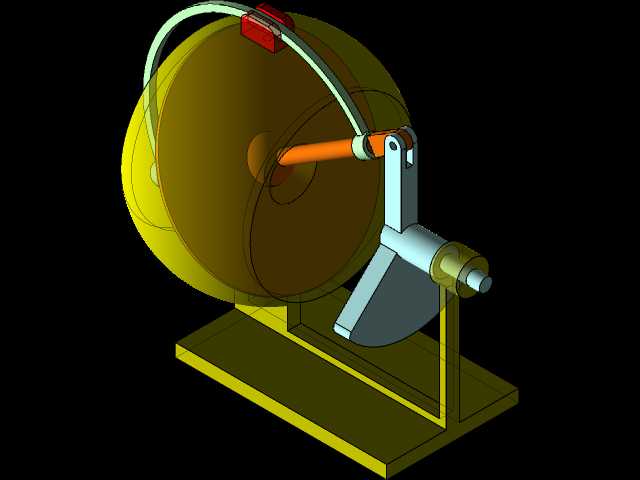

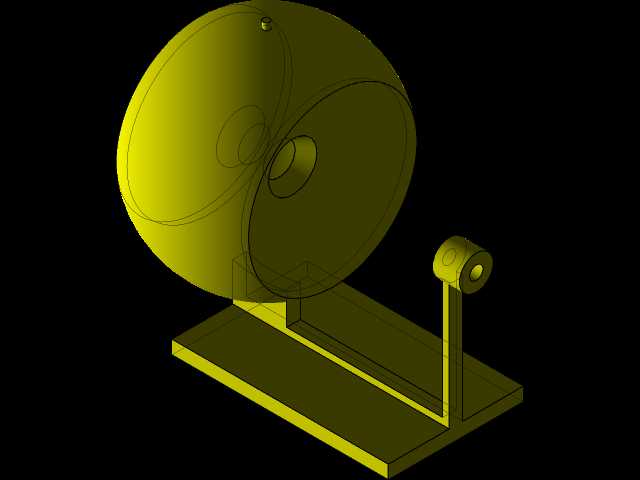

　　从功能特性来看，该机构采用摇柄直驱的传动路径，摇柄与带盘主轴之间通过刚性连接传递扭矩，无额外减速或增速结构，操作人员可通过摇柄的转动速度直接控制盘带的线速度，针对不同厚度、不同刚度的带料可灵活调整收卷节奏，避免收卷速度过快导致带料拉伸变形或是层间错位。带盘外侧设置的环形导向架可对盘绕过程中的带料边缘进行限位，导向架与带盘端面的间隙控制在2mm以内，可有效防止带料在盘绕过程中出现轴向窜动，保证盘绕完成的带卷端面整齐度，无需后续额外的整边工序。带盘下方的一体式支架采用L型支撑结构，底部安装平面预留了四个沉头安装孔，可直接通过螺栓固定在工作台面或是专用机架上，安装孔的孔距按照标准工装安装尺寸设计，可适配多数通用工作台的T型槽间距，无需额外加工过渡连接板。

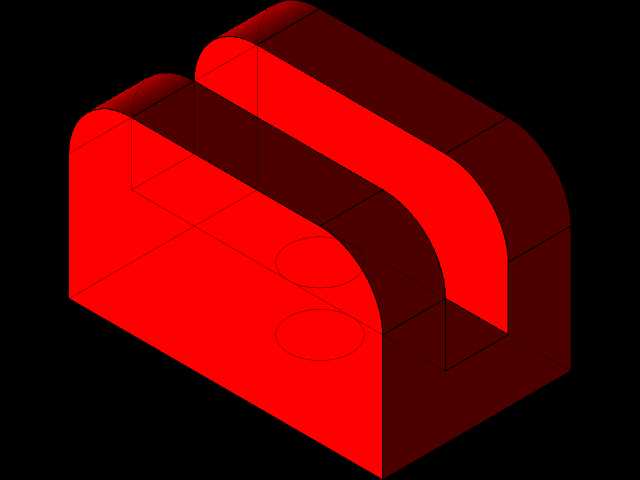

　　设计过程中优先考虑了手动操作的人机工程特性，摇柄的转动半径设置为120mm，操作力臂长度适配成年人手部操作的舒适区间，正常盘带作业时操作人员施加在摇柄上的切向力不超过15N，长时间操作不易产生疲劳。摇柄末端设置的防滑握持套采用圆弧过渡结构，与手部接触的位置无尖锐棱角，避免操作过程中划伤手部。带盘的筒体直径设计为180mm，可容纳最大盘绕直径300mm的带卷，单次盘带的带料长度可根据带料厚度不同在50m至200m区间内适配，满足多数小型作业场景的单次盘带容量需求。导向架顶部设置的红色限位块可对带料的引入角度进行约束，带料从导向架与带盘之间的间隙引入时，引入角度始终保持在与带盘切线方向夹角15度以内，可有效降低带料盘绕过程中的摩擦阻力，减少带料表面的划伤风险。

　　从安装边界来看，该机构整体外形尺寸控制在长280mm、宽200mm、高320mm以内，占用工作台面的面积不足0.06平方米，可直接放置在常规工作台的边角位置，不会占用过多的作业空间。支架底部的安装基准面平面度公差控制在0.1mm以内，安装后带盘主轴的径向跳动量不超过0.05mm，保证盘绕过程中带盘转动平稳，无明显晃动。摇柄组件与支架之间设置了耐磨轴套，长期使用过程中轴套的磨损量可控制在较低水平，无需频繁更换易损件，维护成本极低。机构的所有外露结构件均采用圆弧倒角处理，无突出的尖锐结构，作业过程中不会勾挂操作人员的衣物或是带料本身，作业安全性得到充分保障。

　　在结构细节设计上，带盘与主轴之间采用快拆式连接结构，盘带作业完成后，只需松开主轴端部的锁紧旋钮即可将带盘整体取下，直接更换空盘进行下一次盘带作业，整个换盘过程无需额外工具，操作时长不超过10秒，可有效提升多批次连续作业的效率。导向架采用薄壁环形结构，在保证足够结构刚度的前提下尽可能降低自身重量，整个机构的总重量控制在2.5kg以内，不仅便于固定安装，也可根据作业需求临时移动到不同的作业点位，无需复杂的拆装流程。主轴的支撑位置采用双支点支撑结构，两个支撑点分别布置在带盘的两侧，可有效承受盘带过程中带料的拉力带来的径向载荷，避免主轴长期受力出现弯曲变形，延长机构的整体使用寿命。
