弯管式角度传动结构装置

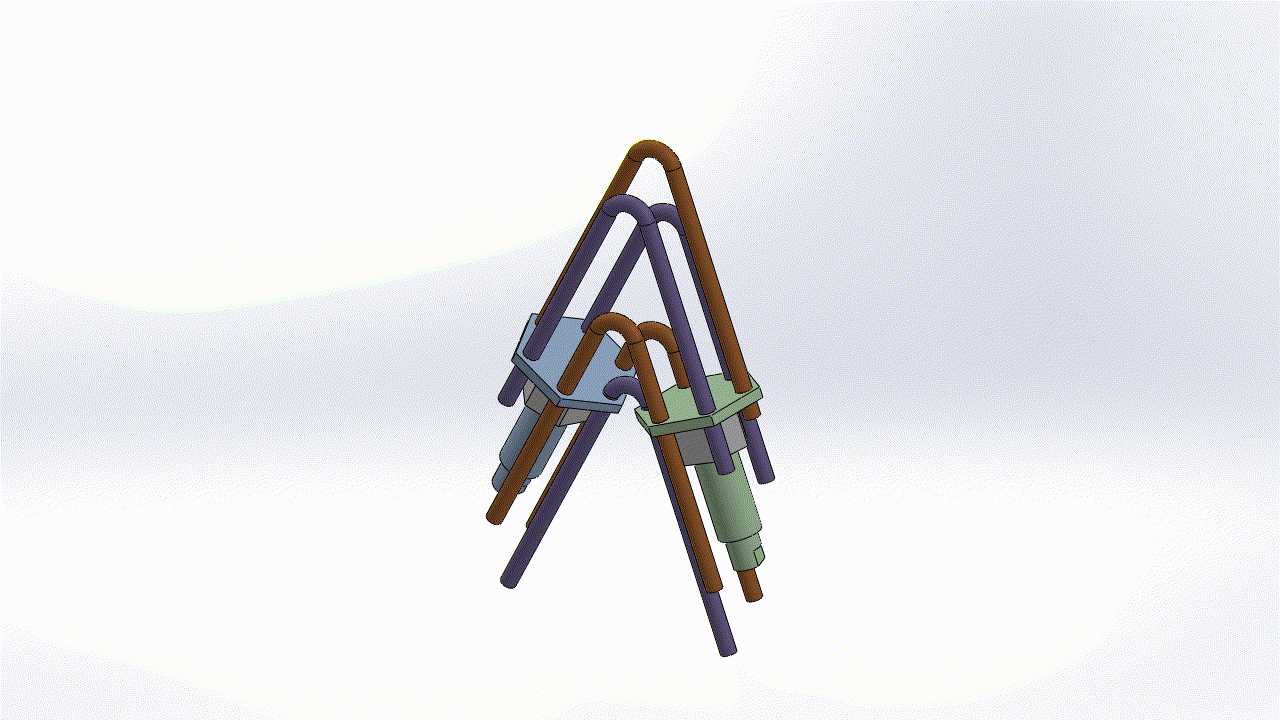

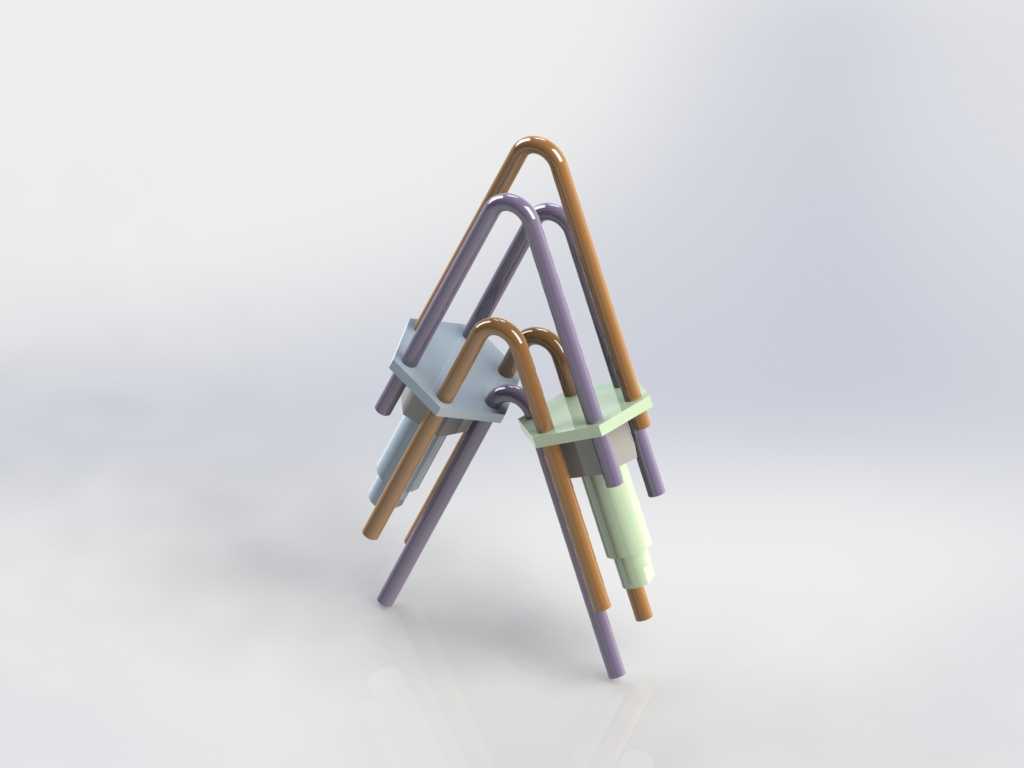

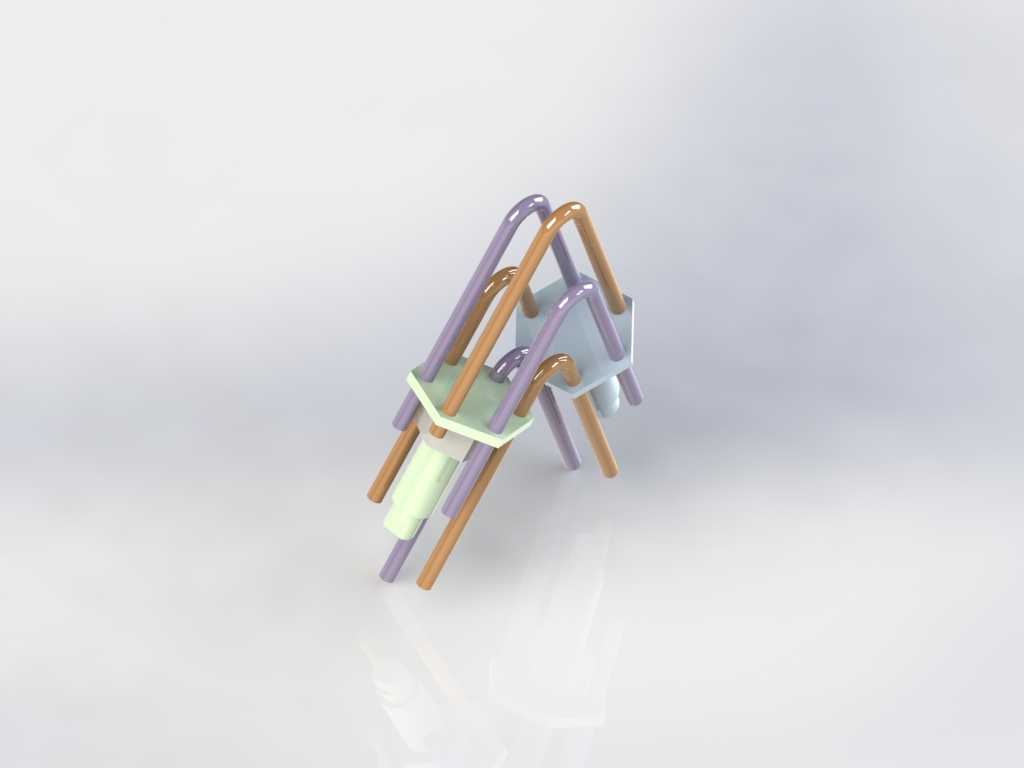

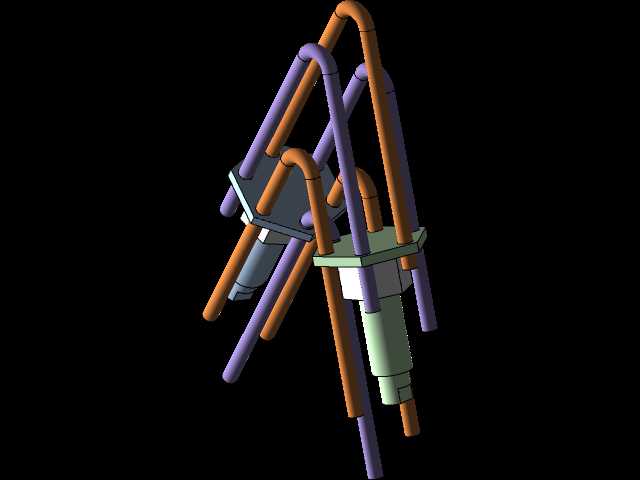

　　这类弯管式角度传动结构，常应用在狭小安装空间内的动力换向传输场景，比如小型自动化设备的内部走线旁动力传递、轻工机械的工位间小扭矩角度换向、教学演示用的传动原理展示装置中，区别于常规锥齿轮角传动的外露啮合结构，该结构依托弯管形态的支撑构件完成传动路径的弯折导向，能在多组平行输入输出轴之间完成交错角度的动力传递，适配安装边界受限、不适合布置常规齿轮箱的设备内腔。从结构功能来看，该装置的多组弯管构件既是传动路径的导向支撑，也是整体结构的受力框架，每一组弯管对应一条独立的传动通路，可同时实现多路动力的90度左右换向传输，输入端与输出端的接头采用统一的插接式接口，能快速对接不同规格的动力输入轴与执行端连接件，

　　中间的固定卡座用于将整个传动结构锁定在设备安装基板上，卡座上的定位槽与弯管外壁完全贴合，可避免传动过程中弯管构件出现径向窜动，保证传动精度的稳定性。设计过程中首先要确定输入输出轴的空间交错角度，根据安装空间的边界尺寸调整弯管的弯曲半径，弯曲半径过小会增大内部传动件的运行阻力，弯曲半径过大则会超出安装空间的尺寸限制，同时要保证多组弯管之间的排布间隙，避免相邻传动通路运行时出现干涉，卡座的安装孔位需要匹配设备基板的通用安装孔距，保证无需额外打孔即可完成固定。从安装边界来看，该结构整体占用空间呈三角支撑形态，底部支撑脚的跨距可根据安装面的尺寸做适配调整，输入端与输出端的伸出长度预留了足够的对接余量，

　　不需要额外加装延长轴即可完成与上下游部件的连接，弯管外壁做了光滑过渡处理，没有突出的棱角结构，在设备内部安装时不会刮擦周边的线缆或其他零部件。实际运行过程中，该结构可传递小扭矩的旋转动力，适合低转速、轻负载的传动场景，相比常规的角传动齿轮箱，该结构的自重更轻，组装流程更简单，不需要做复杂的齿轮啮合间隙调整，只需要将内部传动件穿入弯管后锁定两端接头即可完成组装，后期维护时也可单独更换某一组弯管内的传动件，不需要拆解整个结构。在轻工包装设备的工位转向机构、教学实验台的传动演示模块、小型智能设备的内部动力传递单元中，这类结构都能发挥很好的适配性，尤其是在设备内部空间紧凑、需要同时布置多路角传动通路的场景下，

　　这种集成式的弯管角传动结构相比多个独立角传动箱的组合方案，能节省至少三成的安装空间，同时减少零部件数量，降低整体的组装成本。设计时还要考虑弯管构件的材质选型，针对有一定防腐要求的使用场景，可选用工程塑料材质的弯管，降低整体重量的同时避免锈蚀问题，针对负载稍大的场景，可选用金属材质的弯管提升结构刚性，不同材质的弯管与卡座的连接结构保持统一，可根据使用场景快速替换材质，不需要改动整体的安装尺寸。
