无人机用一公斤载荷伺服下降投放机构

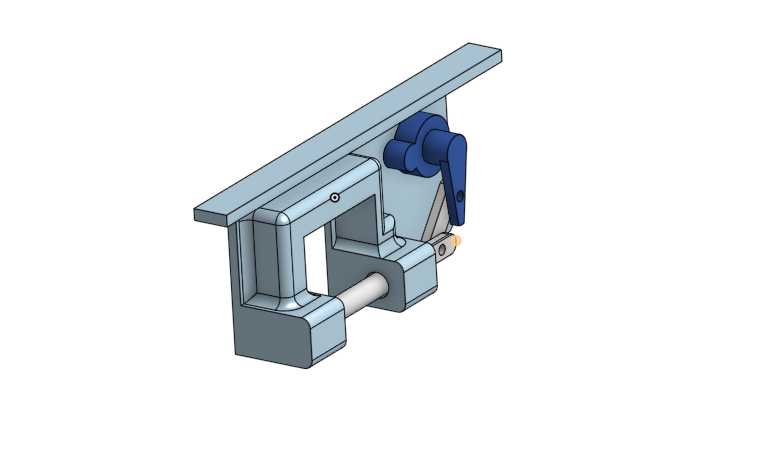

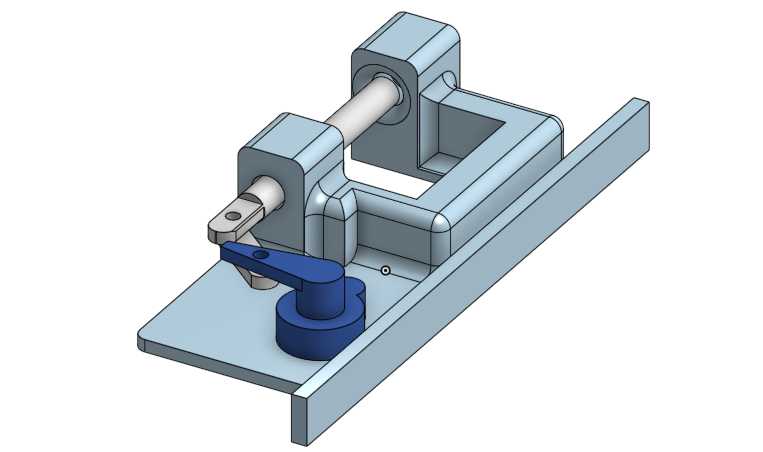

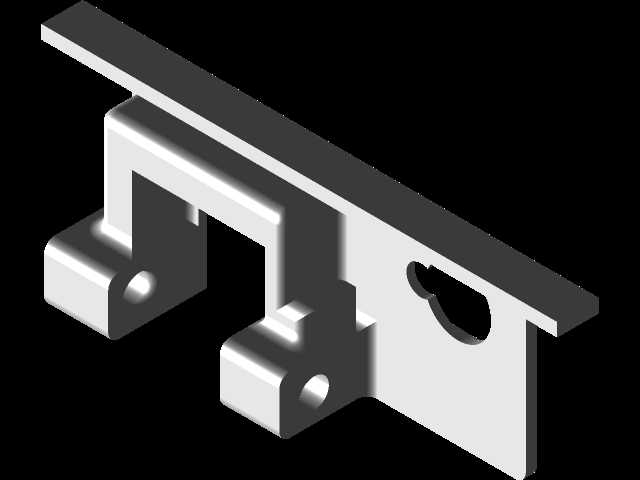

　　这款伺服下降机构主要适配最大1kg载荷的中小型多旋翼无人机，用于植保作业外的物资精准投放场景，比如应急救援场景下的小批量药品抛投、电力巡检场景下的轻型工器具递送、农林作业里的小型诱捕器定点布设，相比传统的舵机直驱投放结构，它能实现载荷的缓速下降而非直接自由落体，避免投放物落地冲击损坏，也能降低投放瞬间对无人机飞行姿态的扰动。从结构设计逻辑来看，整个机构采用卧式摇臂配合卷绕轴的布局，底座采用一体化L型安装板设计，安装板上预留了对应无人机机腹挂点的标准孔位，安装边界控制在长120mm、宽60mm、高75mm范围内，整体自重控制在80g以内，不会过度侵占无人机的有效载荷配额。驱动端采用标准微型伺服舵机作为动力源，

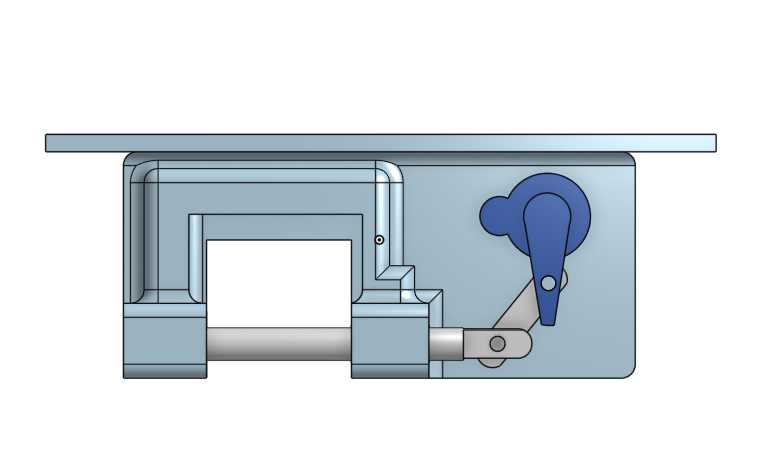

　　舵机输出轴直接连接驱动摇臂，摇臂末端通过销轴联动卷绕轴的锁止结构，卷绕轴两端通过带座轴承支撑在两侧的立式支撑座上，支撑座与底座采用一体化折弯加筋结构，避免载荷挂载时支撑座出现形变偏移。卷绕轴上设计有专门的绳索限位槽，配套的牵引绳索采用高强度凯夫拉线，线径0.8mm，额定破断拉力达到5kg，完全覆盖1kg额定载荷的安全冗余要求，绳索末端设计有快挂结构，可快速挂载不同规格的投放物挂架。锁止结构采用棘爪式限位，当伺服舵机处于中位时，棘爪卡入卷绕轴端的棘轮槽内，卷绕轴完全锁止，不会因为载荷重力出现自行转动滑落的问题；当接收到飞控发出的投放信号时，伺服舵机转动带动摇臂推开棘爪，卷绕轴在载荷重力作用下缓慢转动，绳索匀速放出，实现载荷的缓降，

　　这里的缓速阻尼来自卷绕轴端配套的阻尼摩擦片，阻尼力矩可通过端部的调节螺母调整，匹配不同重量载荷的下降速度需求，避免下降速度过快导致投放物摆动或者绳索缠绕。整个机构的运动部件都做了圆角处理，没有突出的尖锐结构，避免在无人机飞行过程中勾挂周边的线缆或者树枝，底座的安装孔位采用长圆孔设计，可适配不同孔距的无人机挂架，安装时不需要对无人机机体做额外打孔改装，直接通过螺栓锁紧即可完成固定。在实际作业测试中，该机构在30米飞行高度下投放1kg载荷时，载荷落地的横向偏移量可控制在1.5米范围内，下降速度稳定在0.8m/s-1.2m/s区间，不会因为风速干扰出现绳索大幅缠绕的问题，锁止结构的响应延迟控制在0.2s以内，接收到投放信号后可快速解锁，

　　不会出现卡滞无法投放的故障。结构上所有受力部件都采用工程塑料一体注塑成型，兼顾强度与轻量化要求，转动配合部位预留了0.1mm的装配间隙，在-10℃到45℃的环境温度区间内都能顺畅动作，不会因为低温出现部件收缩卡滞的问题，适合在多数户外作业场景下使用。
