户外气象监测用风向检测装置结构设计

　　做户外气象站配套结构设计快十年，经手的环境传感类部件少说也有几十款，这款风向检测装置的结构逻辑，是我见过同品类里把户外工况适配做得很扎实的一类。先从实际落地场景说，这类装置核心用在地面自动气象站、光伏电站环境监测节点、智慧农业田间气象采集点、港口风力监测点位，还有高层建筑的楼顶风环境监测位，部分野外科考的临时气象观测点也会用同结构原理的设备，核心作用就是实时捕捉水平方向的风的来向，给后端的气象数据采集系统输出连续的风向角度信号，给风力发电偏航、农业防灾预警、港口作业调度、建筑抗风设计数据采集提供基础的风向参数支撑。

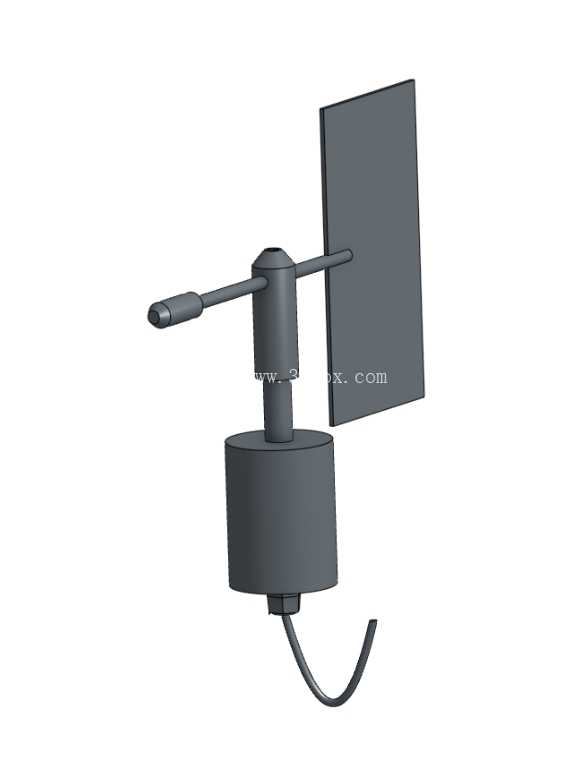

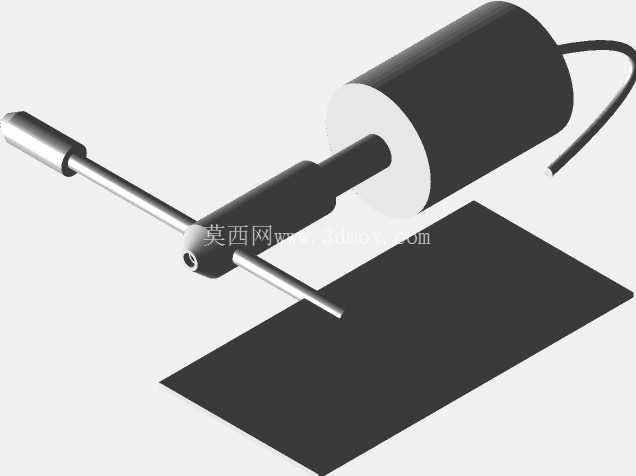

　　从功能特性上拆解，这个结构采用的是经典的尾翼式风向感应设计，区别于早期的风杯+风向标分体结构，这款把感应尾翼、转动主轴、信号采集腔体做了同轴集成，尾翼采用垂直矩形平板结构，这种结构的风阻受力面均匀，当风向发生变化时，尾翼会始终保持在风的下风向位置，带动主轴同步转动，不会出现小角度风向变化时的迟滞卡顿。主轴下方的圆柱形腔体是核心的信号转换与密封舱，内部一般集成霍尔角度传感器或者光电编码盘，把主轴的转动角度转换成对应的电信号输出，腔体底部做了线缆出线的防水弯管结构，出线口做了弧度处理，避免户外布线时线缆直角弯折导致的护套破损，同时弯管结构也能减少雨水顺着线缆流进腔体内部的概率。

　　说下设计思路里的细节考量，很多刚入行的结构工程师做这类户外传感装置，容易忽略转动部分的阻尼与密封的平衡：如果主轴密封做的过紧，转动阻尼太大，微风状态下尾翼转不动，就会出现小风速下的测量死区；如果密封做的松，户外的沙尘、雨水、凝露进到转动轴承位置，半年不到轴承就会卡涩，测量数据直接失准。这个结构的主轴位置采用的是双唇式密封圈搭配深沟球轴承的组合，密封圈的唇口压力做了适配调整，既能保证IP65以上的防护等级，又能把启动风速控制在0.5m/s以内，完全符合气象监测类设备的行业标准要求。尾翼和横向支撑杆的连接做了过盈配合加定位销的结构，避免户外长期受交变风力作用出现尾翼松动偏移，毕竟尾翼的角度偏移1度，最终的风向测量误差就会超过3度，在高精度监测场景下这个误差是不允许的。

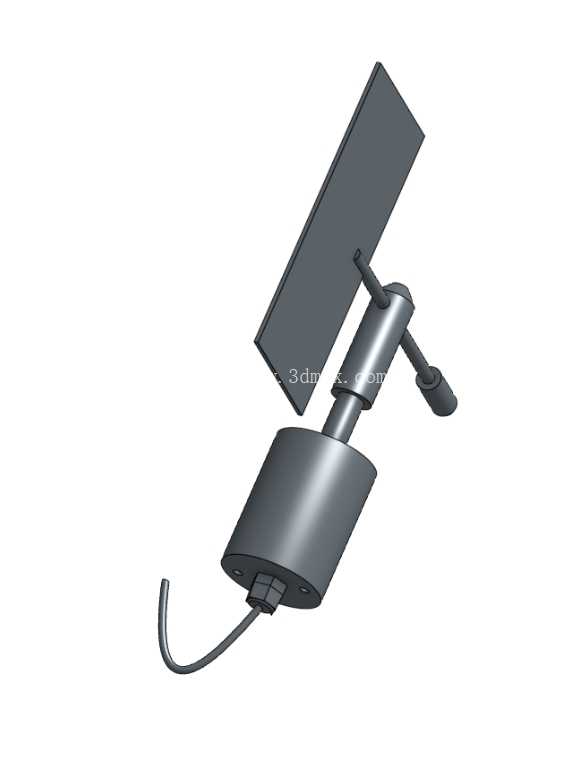

　　再讲安装边界与外形尺寸的适配，这款装置的底座是标准的圆柱式安装结构，底部预留了三个均匀分布的安装孔位，适配行业通用的气象站风杆安装法兰，安装时不需要额外做转接件，直接套在直径40mm到50mm的标准风杆顶端，用螺栓锁紧即可，安装面的水平度要求控制在2度以内，不然会因为主轴倾斜带来重力方向的附加力矩，影响转动灵活性。整体的高度尺寸控制在220mm左右，尾翼的回转半径不超过180mm，这个尺寸设计是经过风洞仿真验证的：尺寸太小的话尾翼受风面积不足，小风下响应慢；尺寸太大的话，遇到强台风天气时尾翼受力过大，容易出现支撑杆弯折或者主轴变形的问题，180mm的回转半径搭配3mm厚度的ABS或者铝合金尾翼，能扛住60m/s的极限风速不损坏。横向伸出的风向探头部分其实是做动平衡用的配重端，很多人以为那个是测风速的，其实是为了平衡尾翼端的重量，让主轴转动部分的质心落在轴线上，减少轴承的偏磨，延长设备的户外无故障运行时间。

　　实际做三维建模的时候，这个结构的同轴度公差要求是重点，主轴、轴承安装位、腔体中心的同轴度要控制在0.05mm以内，不然转动的时候会出现卡滞点，影响测量的线性度。腔体的上下合盖位置做了止口结构，装配的时候打密封胶就能完全满足户外防水要求，不需要额外做防水槽，减少了加工工序。出线弯管的内径留了8mm的空间，足够穿3芯或者4芯的屏蔽信号线，弯管的弯曲半径做了线缆直径的6倍以上，避免穿线的时候屏蔽层被刮破，影响信号传输的抗干扰能力。另外整个结构的外露金属件都做了阳极氧化或者喷塑处理，紧固件全部采用304不锈钢材质，适配沿海高盐雾、西北高沙尘、南方高湿度的不同户外工况，不会用个两三年就出现锈蚀卡死的问题。
