0.69英寸96x16分辨率OLED显示模组结构

　　这款0.69英寸规格的OLED显示模组，核心采用SSD1306控制芯片搭建驱动架构，物理分辨率为96×16像素，发光层采用白色有机电致发光材料，对角线有效显示尺寸对应0.69英寸规格，是嵌入式小型设备人机交互环节常用的信息输出部件。从实际工程应用场景来看，这类小尺寸OLED模组常被集成在手持检测仪器、小型工控终端、可穿戴工业设备、低功耗传感节点、桌面小型数控装置的面板区域，用来输出设备运行参数、状态提示码、简易菜单选项、数值监测结果等内容，相比同尺寸段的LCD段码屏，它无需额外背光源组件，在低照度工业现场也能保持清晰的显示对比度，同时自发光特性带来的宽视角优势，能满足操作人员从不同角度快速读取屏显信息的需求，不会因为视角偏移出现画面发灰、内容辨识困难的问题。

　　从接口设计来看，该模组采用标准I2C串行通信接口，仅需两根通信线配合电源、接地引脚即可完成与主控单元的信号交互，引脚采用直插排针布局，排针间距符合通用2.54mm接插件标准，既可以直接焊接在主控电路板的对应焊盘上完成永久固定，也可以搭配对应规格的排座实现可拆卸式连接，方便后期运维阶段的模组更换与调试。供电规格适配3.3V直流供电体系，能直接对接绝大多数嵌入式主控板的通用IO口供电电平，无需额外增加电平转换电路，有效简化外围电路的布线复杂度，降低整体板卡的元件占用面积。

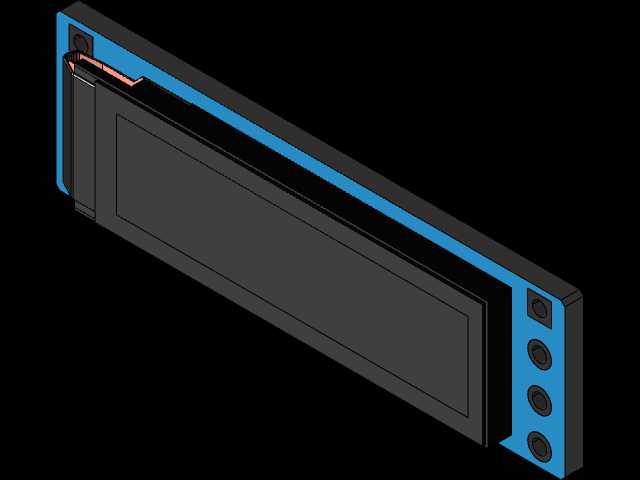

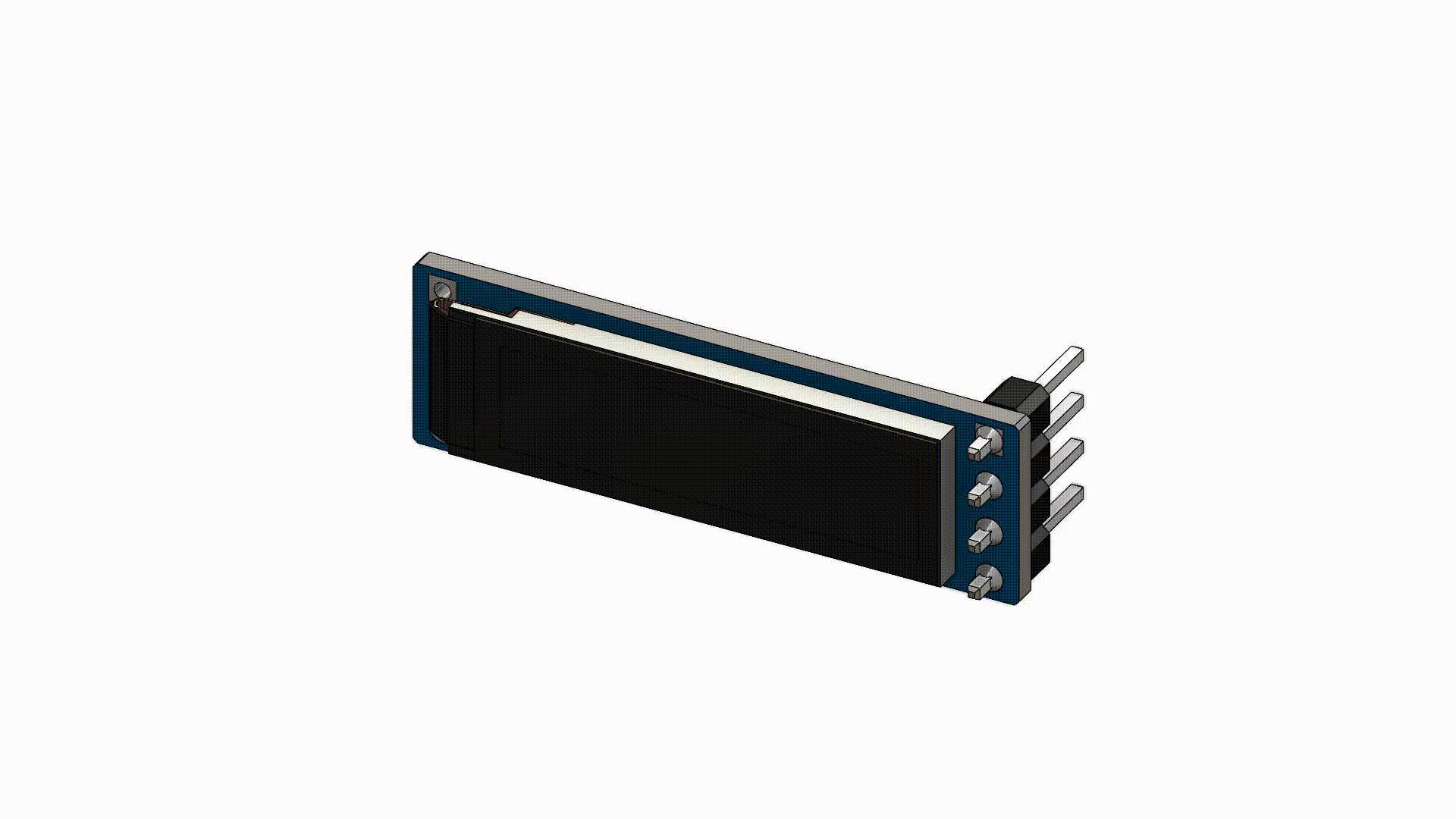

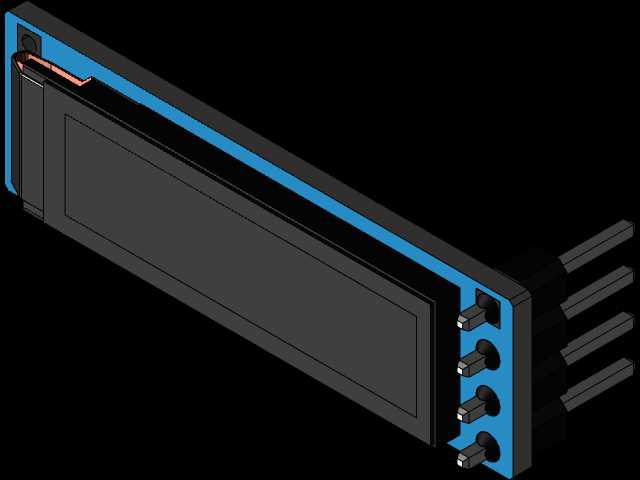

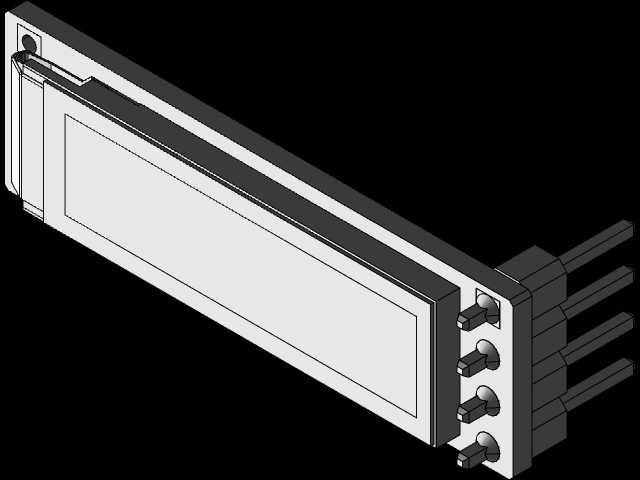

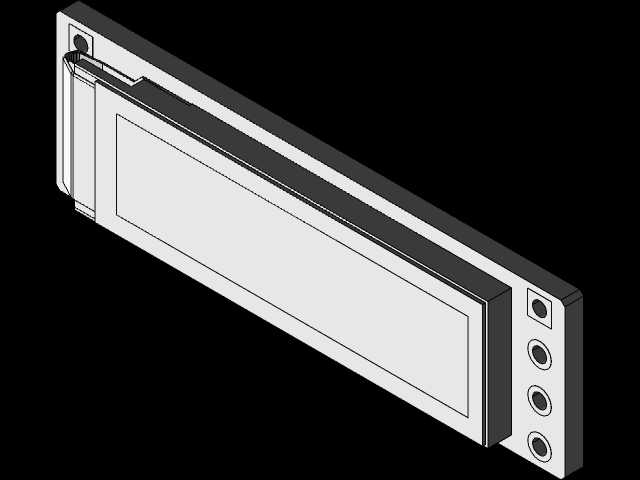

　　结构设计层面，模组整体采用长条形薄型化布局，PCB基板采用蓝油工艺制作，基板边缘预留了两个对称的安装定位孔，孔位尺寸适配M2规格的固定螺丝，安装时可以通过铜柱将模组固定在设备外壳的内部安装柱上，定位孔的位置经过公差匹配，能保证安装完成后显示区域与外壳上的显示开窗精准对齐，不会出现显示内容被外壳边框遮挡的问题。模组正面的OLED屏体通过COB工艺绑定在PCB基板上，屏体表面覆盖有透明保护封层，能隔绝日常使用过程中灰尘、潮气对发光层的侵蚀，屏体与PCB的连接区域做了封胶处理，提升模组在存在一定温湿度波动的工业现场的运行可靠性。排针接口统一布置在模组的短边侧端，引脚顺序按照通用I2C设备的常规定义排布，分别对应电源、接地、时钟线、数据线四个功能引脚，接线时无需反复查阅引脚定义即可快速完成接线，减少装配阶段的接线错误率。

　　从安装边界尺寸来看，模组整体厚度控制在较低水平，包含排针的总高度不会占用过多的设备内部纵深空间，适合内部安装空间局促的小型嵌入式设备使用，PCB基板的长边与短边尺寸经过优化，在容纳屏体、驱动电路、接插件的前提下尽可能压缩无效占用面积，能适配各类紧凑化的设备面板布局。驱动层面，SSD1306控制器内置了显存映射区域，主控端仅需通过I2C总线发送对应像素点的亮灭数据即可完成画面刷新，无需持续占用主控的运算资源进行屏体扫描，能有效降低主控端的运行负载，同时控制器内置的对比度调节、显示翻转、低功耗休眠等功能，也能适配不同应用场景下的显示需求，比如在电池供电的便携设备中，可以通过调低显示对比度、启用休眠模式来降低整体功耗，延长设备的续航时长。

　　实际选型使用过程中，需要注意模组的安装方向与屏体显示方向的匹配，该模组支持通过软件指令配置显示内容的180度翻转，即使安装时因为结构空间限制将模组反向固定，也可以通过软件配置修正显示方向，无需重新调整硬件安装位置。同时由于OLED屏体的发光特性，长期显示固定静态画面时存在一定的烧屏风险，在界面设计时可以通过定期移动显示内容位置、加入像素级刷新逻辑来延长屏体的使用寿命，在工业场景长期连续运行的设备中，这类软件层面的优化能大幅降低模组的后期更换频率。
