2.3寸SPI接口ILI9342控制TFT触控显示模组

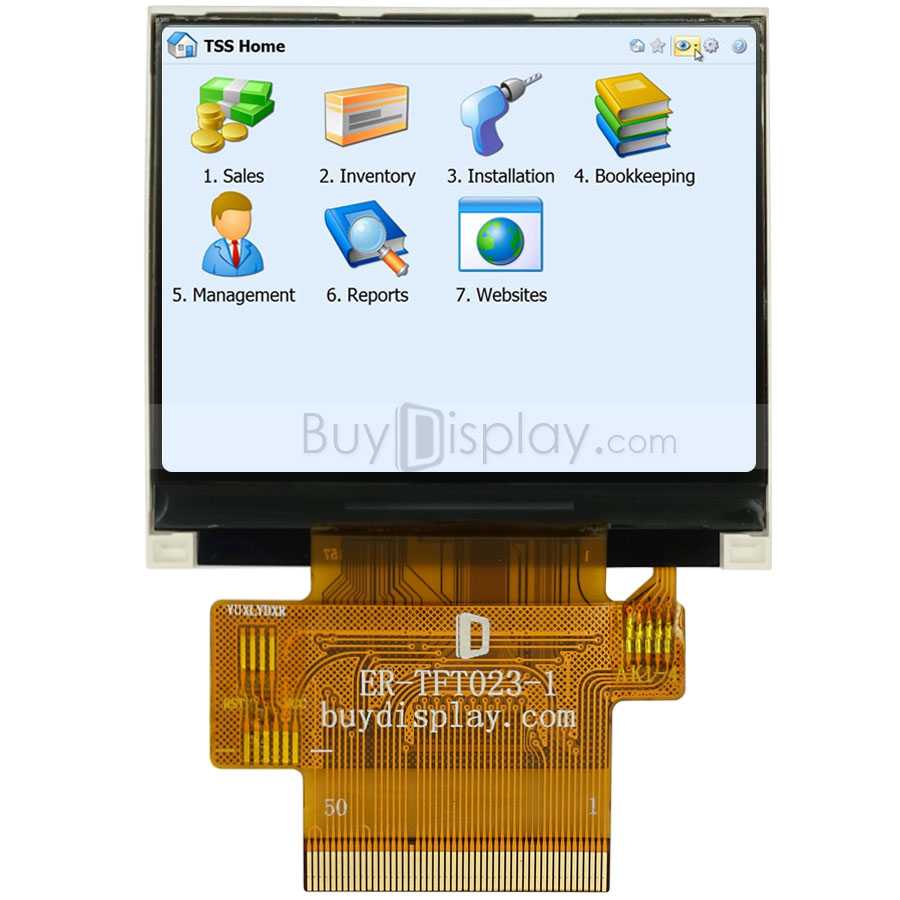

　　这款2.3寸彩色TFT触控显示模组，核心采用ILI9342显示控制器，分辨率为320×240，是嵌入式开发、工业小型设备人机交互场景中常用的显示选型方案。从实际工程应用来看，这类小尺寸彩屏常被集成在手持检测终端、小型工业控制板卡、嵌入式实验开发平台、桌面小型设备的操作面板上，替代传统段码屏、单色点阵屏，实现参数数值显示、简易图形界面、操作状态反馈的功能，部分带触控的版本还能省掉外接物理按键的布局空间，压缩整机面板的设计尺寸。

　　从功能特性上看，该模组支持4线电阻式触控与电容式触控两种选配方案，电阻触控方案适配带手套操作、工业现场有少量油污粉尘的场景，触控识别不受常见非金属遮挡影响；电容触控方案则面向消费类手持设备、桌面交互设备，操作跟手性更好，支持多点触控的简易交互逻辑。显示接口覆盖8080并行接口的8位、9位、16位、18位传输模式，同时兼容3线、4线串行SPI接口，在IO资源紧张的单片机项目中，仅需占用4个主控IO即可完成显示驱动，适配8051、PIC、AVR、ARDUINO、ARM架构MCU以及树莓派等主流嵌入式控制平台，不需要额外增加显示桥接芯片，能有效降低主控板的BOM成本与布线难度。

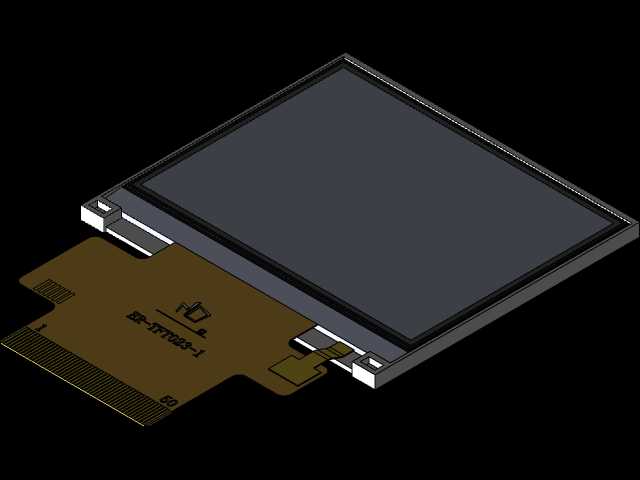

　　结构设计层面，模组分为液晶显示层、触控感应层、FPC柔性排线连接区三个核心部分，液晶部分采用金属包边封装，能为脆弱的液晶玻璃层提供基础的抗挤压、抗磕碰防护，FPC排线采用ZIF连接器对接方案，组装时不需要焊接排线，直接将排线插入对应座子扣合压片即可完成电气连接，后期维护拆卸也仅需松开压片就能取下屏幕，不会因为反复焊接损伤排线焊盘。屏幕的可视角度做了宽视角优化，在工业设备常见的侧方观察、俯视操作场景下，不会出现明显的色彩偏斜、内容泛白看不清的问题，显示色彩层级足够支撑状态色块、简易图标、文字信息的清晰呈现。

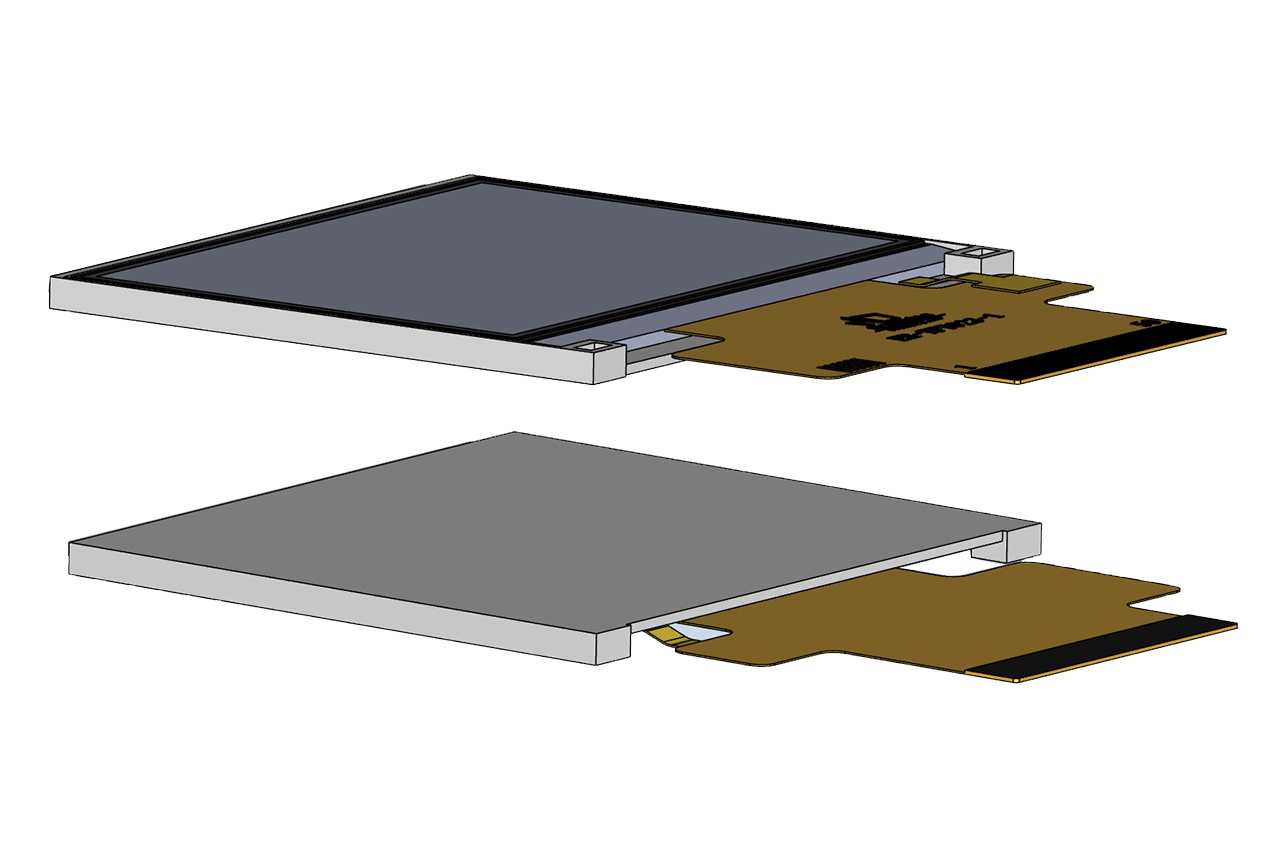

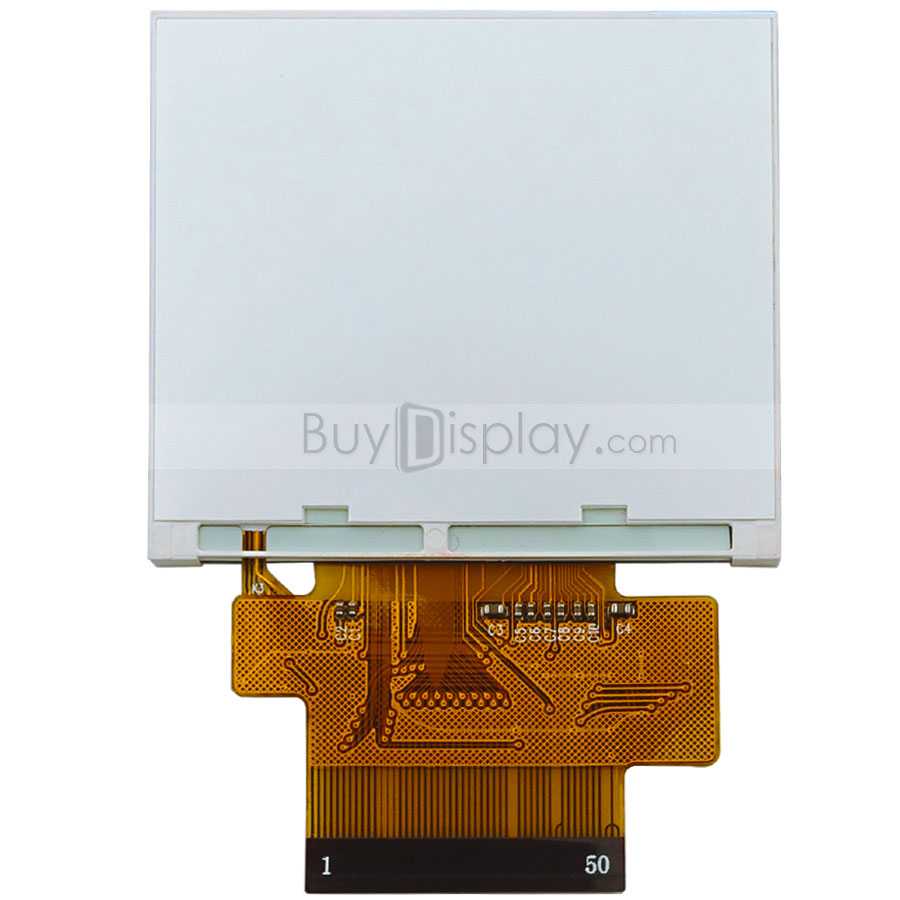

　　安装边界上，模组整体外形为薄型矩形结构，FPC排线从屏幕背部侧向引出，不会额外占用屏幕正面的面板开孔空间，面板设计时仅需开出对应屏幕显示区域的视窗开孔，预留屏幕本体的嵌入深度即可，屏幕背部不需要额外预留过多的避让空间，适合内部结构紧凑的小型设备安装。横屏显示模式下，屏幕的长宽比例适配常规的参数排布、菜单列表显示逻辑，不需要额外做显示方向的软件适配就能直接使用，在做结构堆叠时，屏幕背部可以直接贴合在设备内的支撑筋位上，通过双面胶或者窄边压片就能完成固定，不需要设计复杂的屏幕固定支架，能进一步压缩整机的结构设计工作量。

　　在实际选型适配过程中，这类小尺寸TFT屏的驱动代码成熟度较高，主流嵌入式平台都有对应的开源驱动参考，只需要根据实际硬件的引脚连接调整SPI通信速率、复位引脚与数据命令引脚的定义，就能快速点亮屏幕完成基础显示功能调试，触控部分的驱动也集成在常规的嵌入式GUI库中，不需要从零开始编写触控扫描算法，能大幅缩短产品开发的显示模块调试周期。屏幕的FPC排线做了补强设计，在反复插拔、组装弯折的过程中不容易出现排线断裂、线芯脱落的问题，适配小批量设备生产组装的操作公差，不会因为组装过程中的轻微拉扯就导致屏幕功能失效。
