CA6140车床配套电气元件POC结构设计

　　这款适配CA6140普通车床的电气元件POC结构，主要应用在车床操作侧的电气控制回路节点位置，承担局部信号转接、回路通断状态反馈以及操作端元件防护的作用，区别于车床主电控柜内的集中排布元件，这类外置式POC元件需要直面车间加工环境的切削液飞溅、金属碎屑飘落、操作时的误碰撞等实际工况，因此结构设计上优先考虑了防护性能与操作便利性的平衡。从结构组成来看，整体分为底座、柔性支撑臂、透明防护上盖三个核心部分，底座采用圆盘式安装结构，安装面直径控制在120mm范围内，可直接通过四颗M5内六角螺钉固定在车床溜板箱侧方的预留安装平面上，安装时不需要对原有床身结构做二次打孔加工，适配CA6140车床出厂时预留的电气辅件安装位，

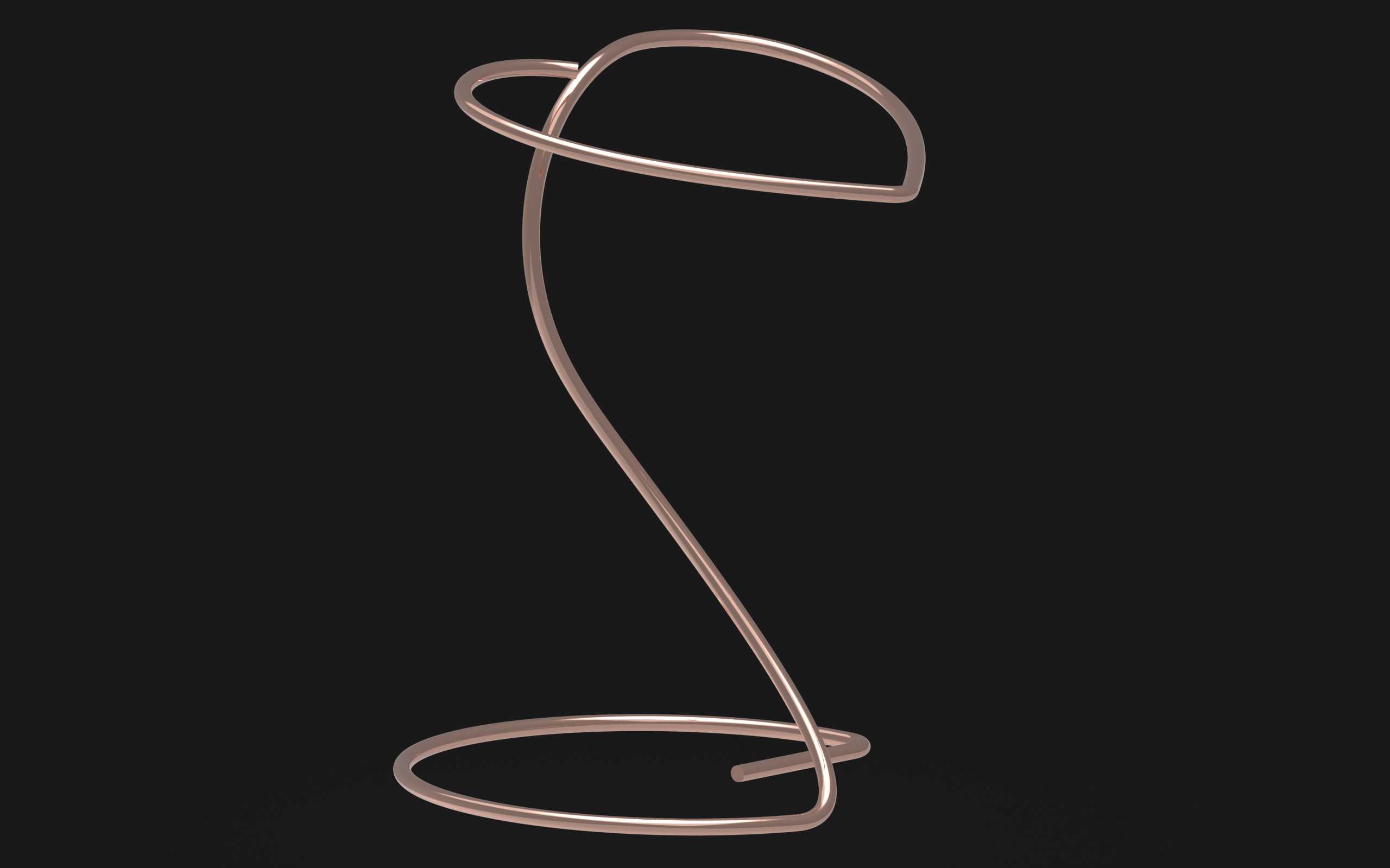

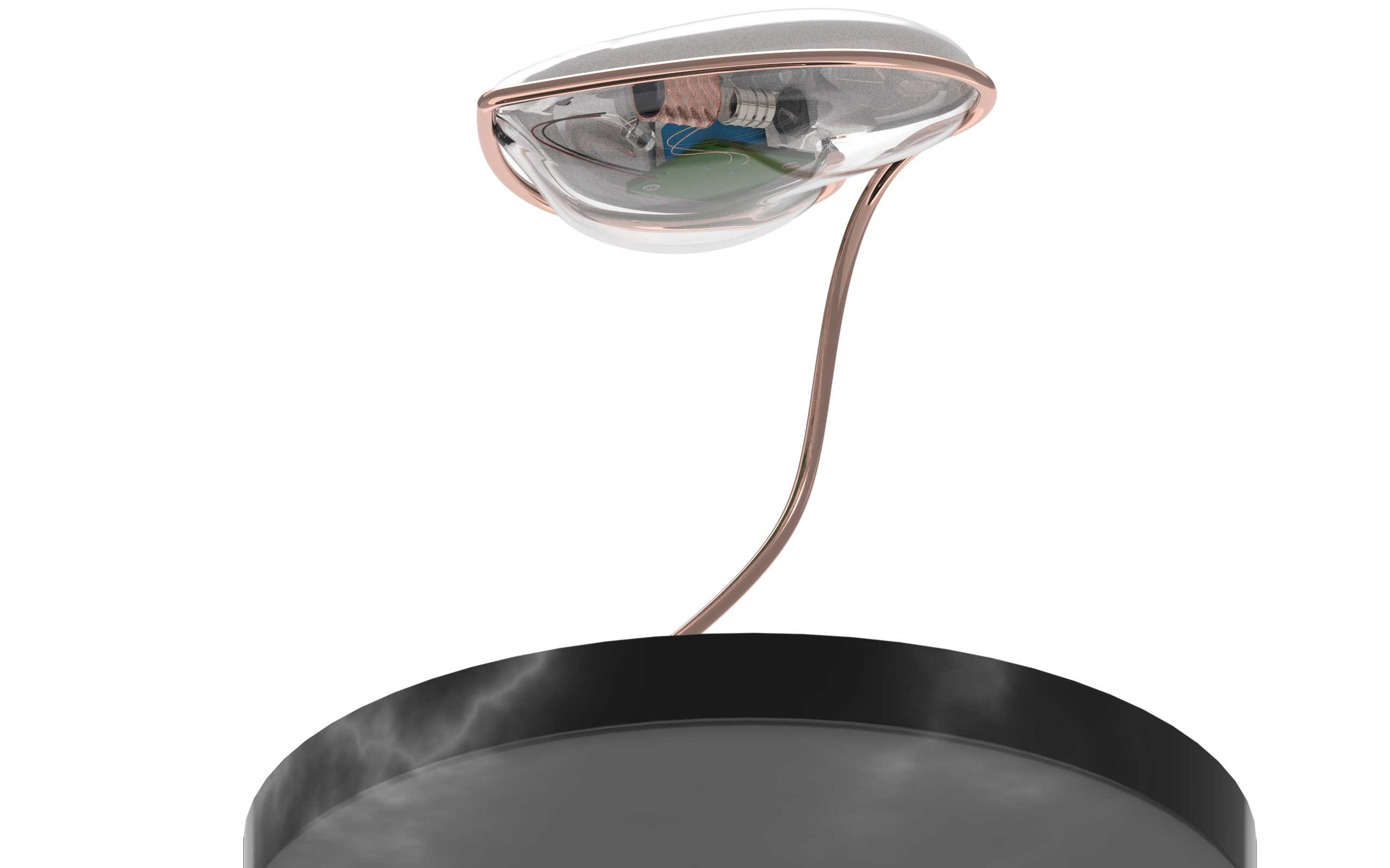

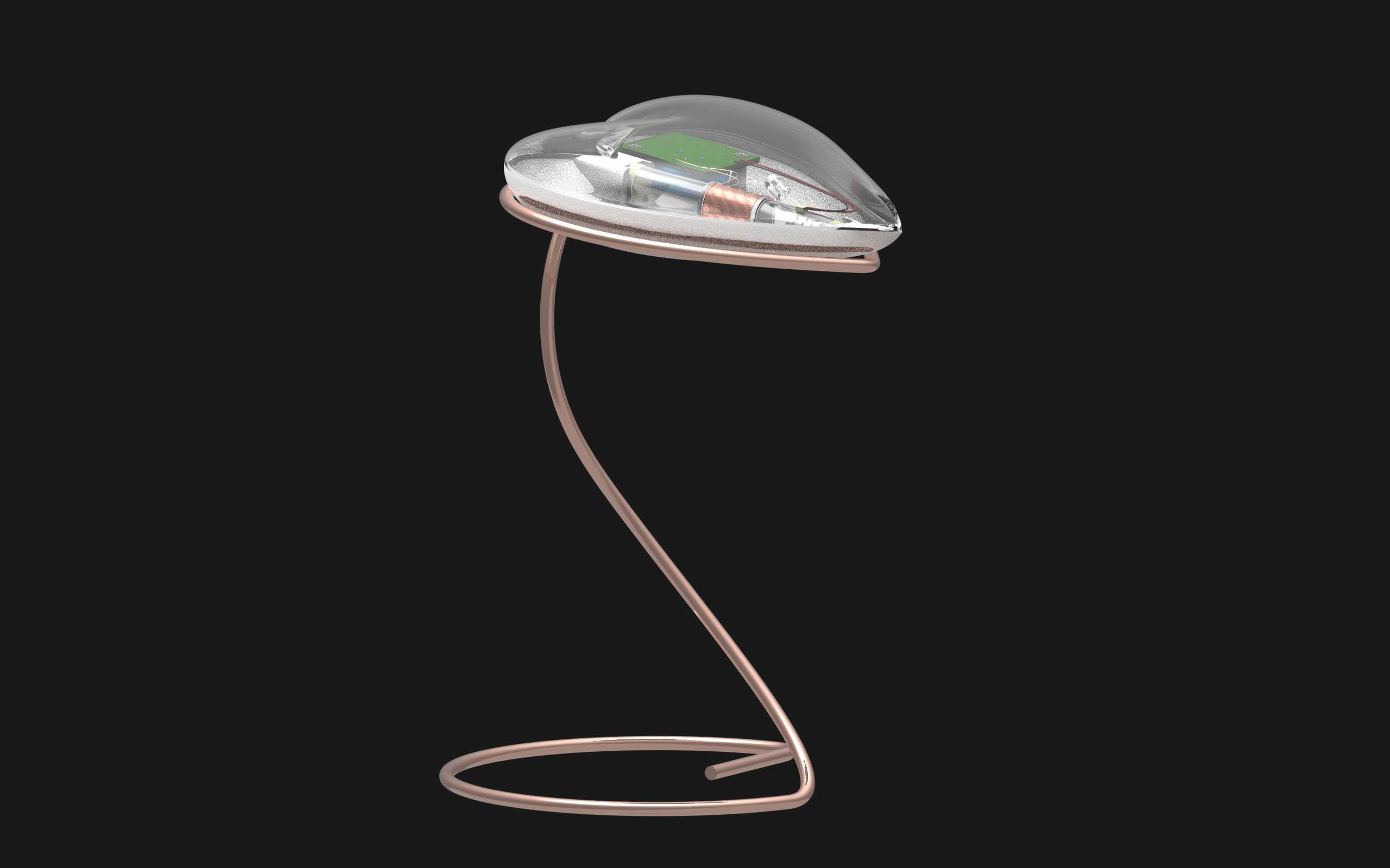

　　底座内部预留了直径20mm的走线空腔，可容纳最多6根1.5平方毫米的控制线缆穿过，线缆入口处设计有橡胶密封套，能够阻挡切削液和金属碎屑从走线缝隙进入元件内部。柔性支撑臂采用直径8mm的铜合金弯制结构，总长度180mm，可根据操作人员的实际操作习惯小幅度调整上盖的朝向角度，调整阻尼经过匹配设计，调整后不会因为车床运行时的振动出现位置偏移，支撑臂与底座、上盖的连接位置都做了圆弧过渡处理，不存在应力集中的直角结构，长期使用不会出现金属疲劳断裂的问题。上盖部分采用椭圆形透明PC材质壳体，边缘包裹1mm厚的铜合金包边，整体长轴尺寸95mm、短轴尺寸65mm，内部可容纳3个微型按钮或者1组状态指示灯加1个旋钮的安装空间，

　　透明壳体的透光率达到90%以上，操作人员不需要打开上盖就能直接观察内部元件的状态指示，同时壳体的抗冲击强度可以承受直径10mm金属碎屑以10m/s速度的冲击，不会出现碎裂情况，上盖与底座之间的密封采用嵌入式硅橡胶条，整体防护等级达到IP54，完全满足普通车床加工区域的使用环境要求。在实际车床加工场景中，这类POC电气元件通常用来安装快速进给启停按钮、主轴点动按钮或者冷却泵开关，操作人员在装卸工件、测量加工尺寸的时候不需要移步到主操作面板位置，伸手就能够到就近的控制元件，能够减少无效操作动作，提升单件加工的效率。设计过程中特意规避了突出的棱角结构，所有外露边缘都做了R2以上的圆角处理，避免操作人员在快速操作时被尖锐边缘刮伤，

　　同时整体结构的重量控制在280g以内，不会因为自重过大导致支撑臂长期受力变形。安装边界方面，整体结构安装完成后距离安装面的最大高度为220mm，横向最大伸出距离为160mm，不会与车床溜板的行程范围产生干涉，也不会影响卡盘扳手的取用和工件的吊装操作，在CA6140车床的常规加工行程内，不管是加工轴类零件还是盘类零件，都不会出现刀具、工件与该电气元件碰撞的情况。结构内部的元件安装位采用通用化设计，安装孔位兼容市面上主流的LA39系列按钮和AD16系列指示灯，后期维护更换元件时不需要重新加工安装孔，直接采购标准件即可替换，降低了设备的后期维护成本。考虑到车间内的油污附着问题，透明上盖的外表面做了疏油涂层处理，切削液和机油附着后会快速滑落，不会在表面形成油膜遮挡内部元件的状态指示，日常清洁只需要用干布擦拭即可，不需要使用特殊的清洁剂。支撑臂的内部同样设计有走线通道，线缆从底座进入后全程在支撑臂内部穿行到上盖内部，没有外露的线缆，避免了加工过程中飞溅的铁屑刮伤线缆绝缘层造成短路故障，也不会出现线缆被工件勾挂的问题。底座的安装面设计有0.5mm深的密封槽，安装时在槽内填充少量密封胶即可实现安装面的完全密封，即使有大量切削液顺着床身表面流下，也不会渗入底座内部造成接线端子锈蚀。
