CA6140车床杠杆类传动支撑结构件

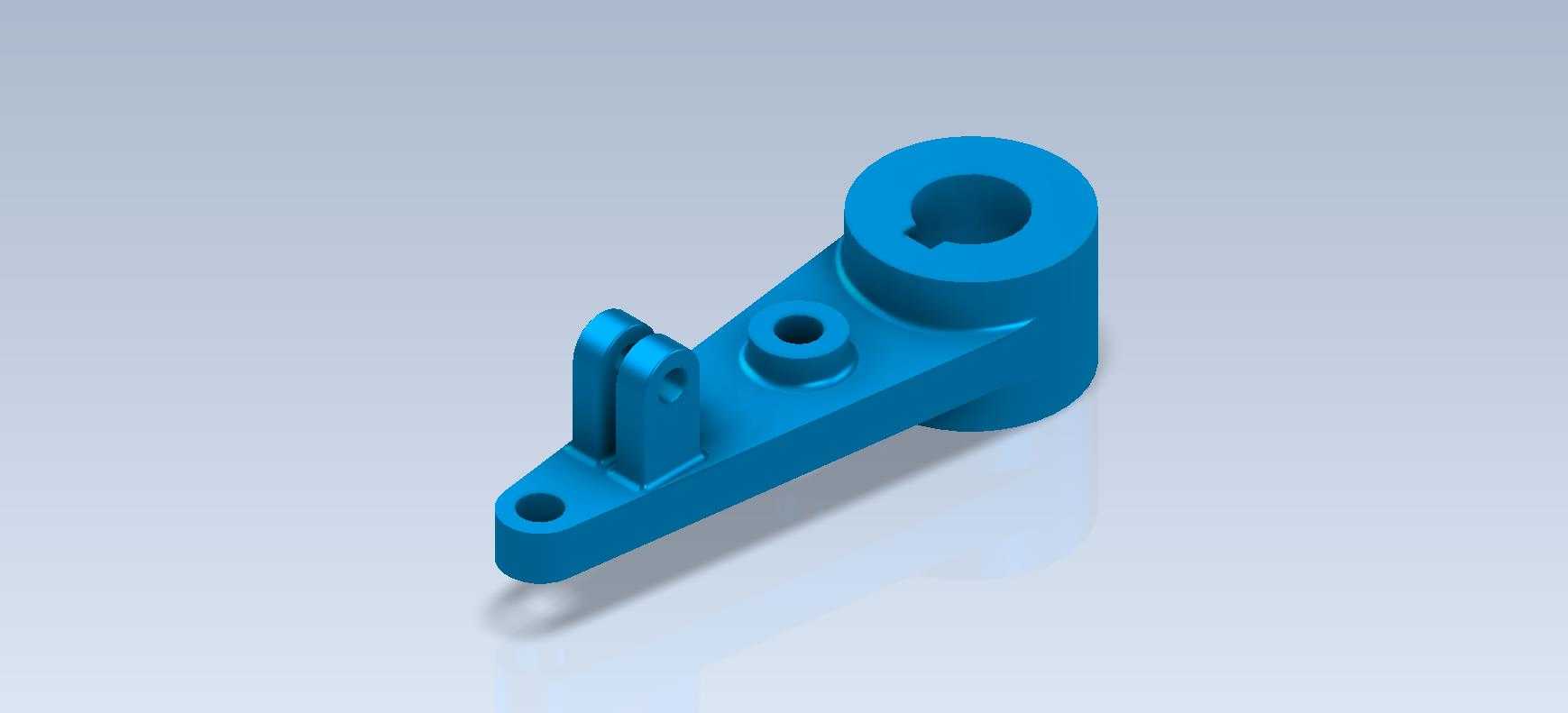

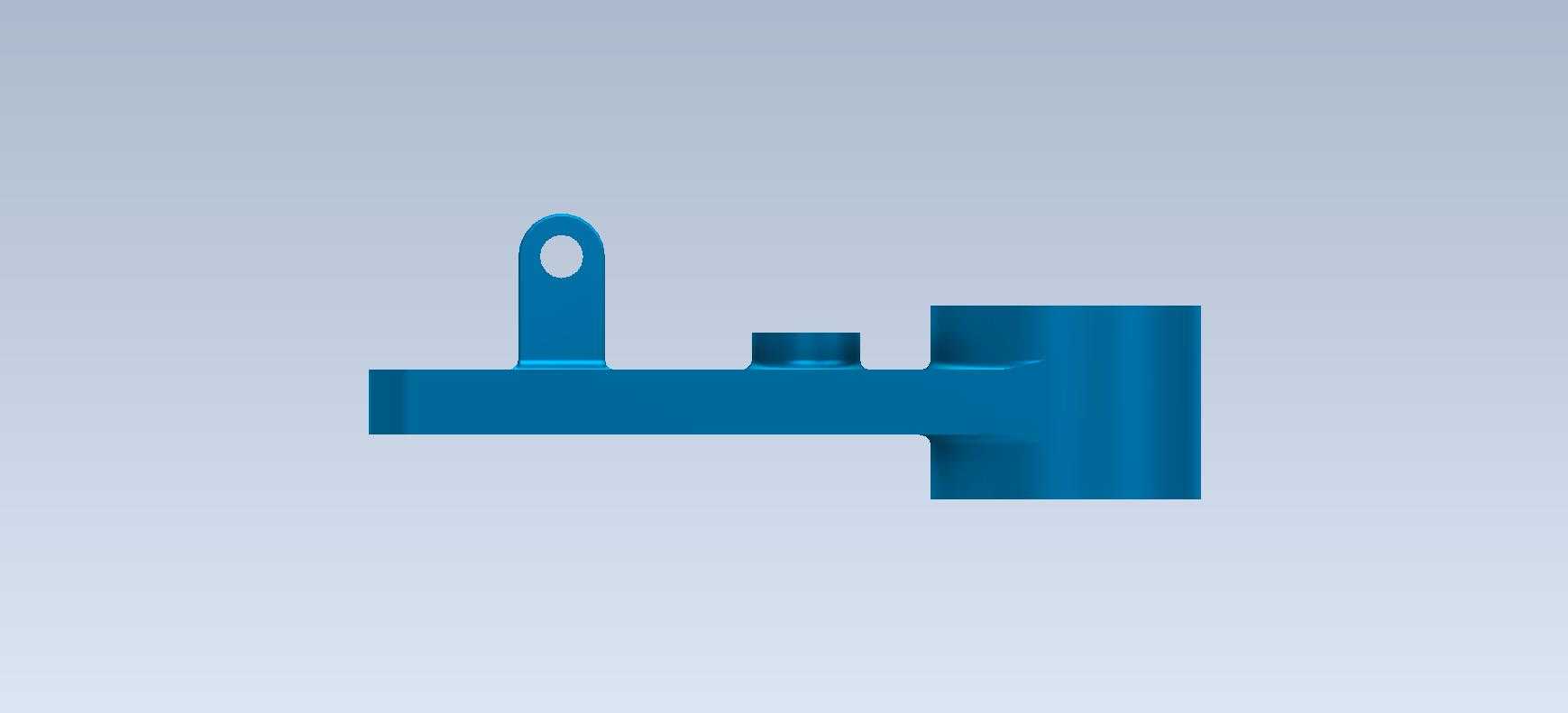

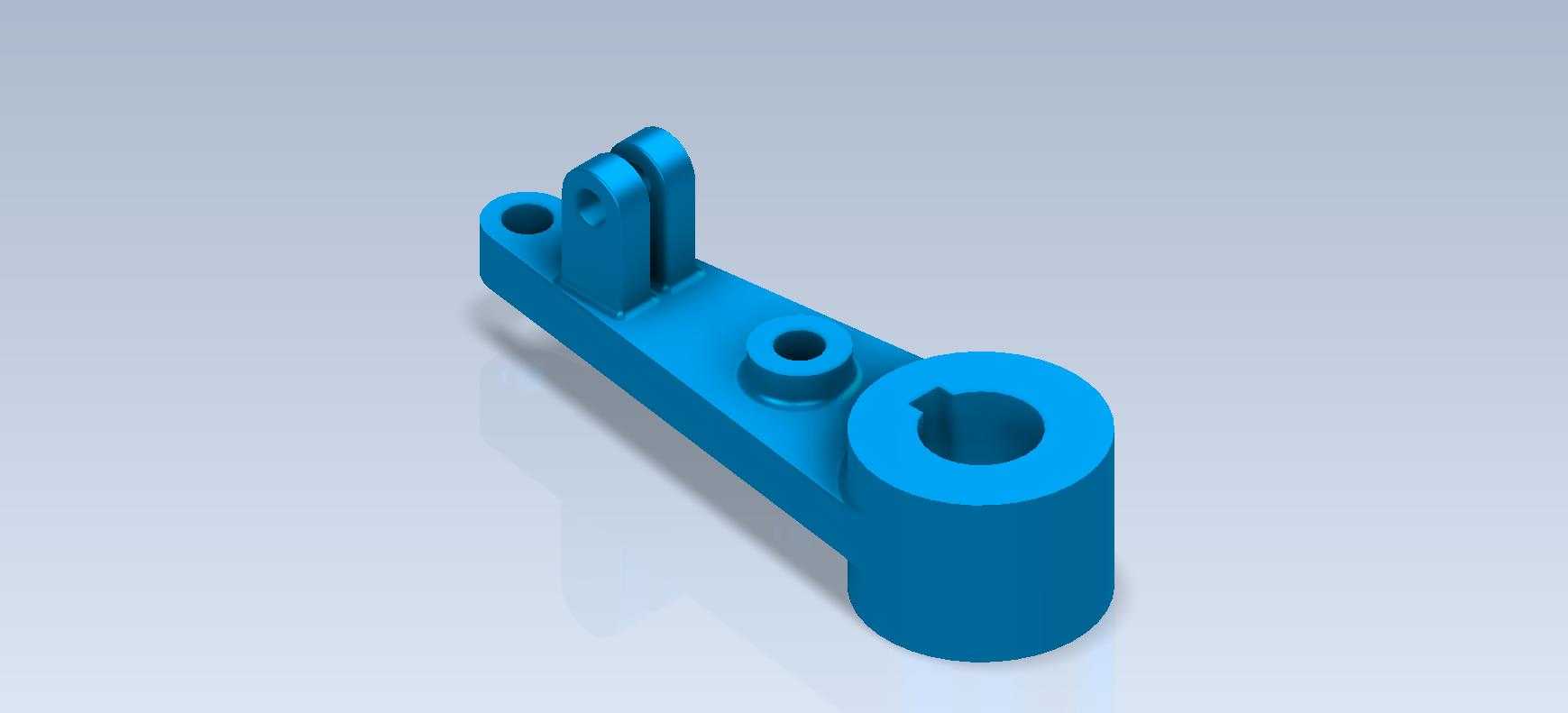

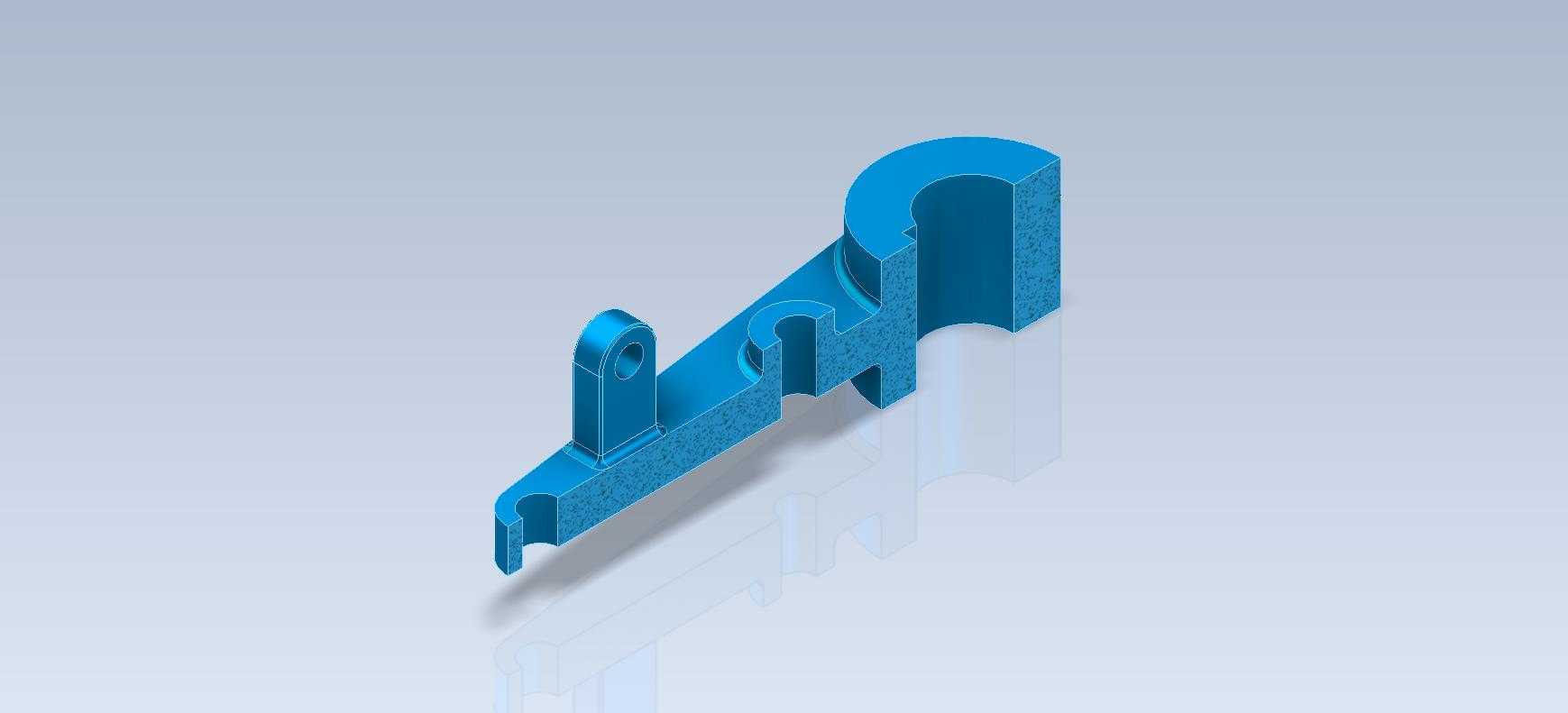

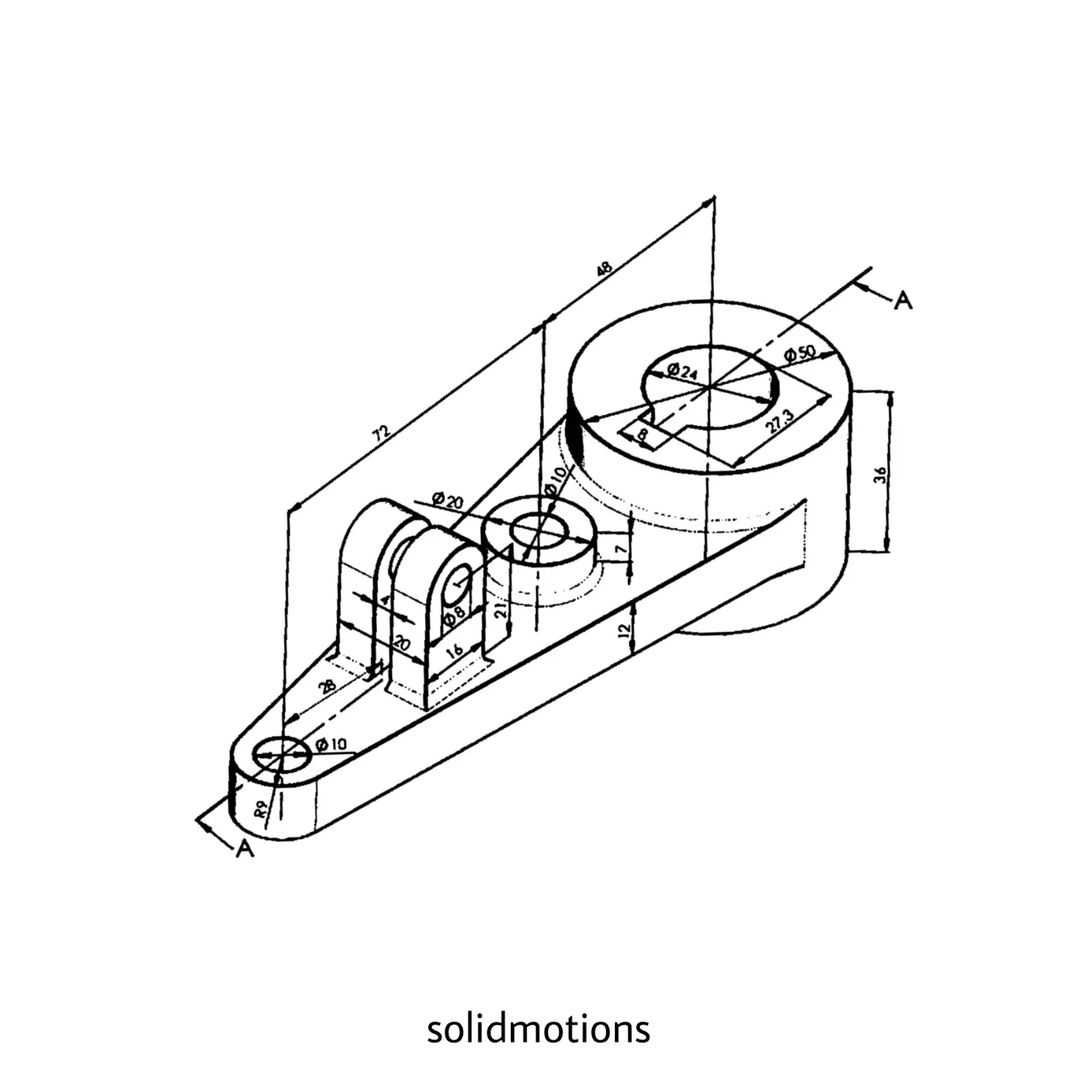

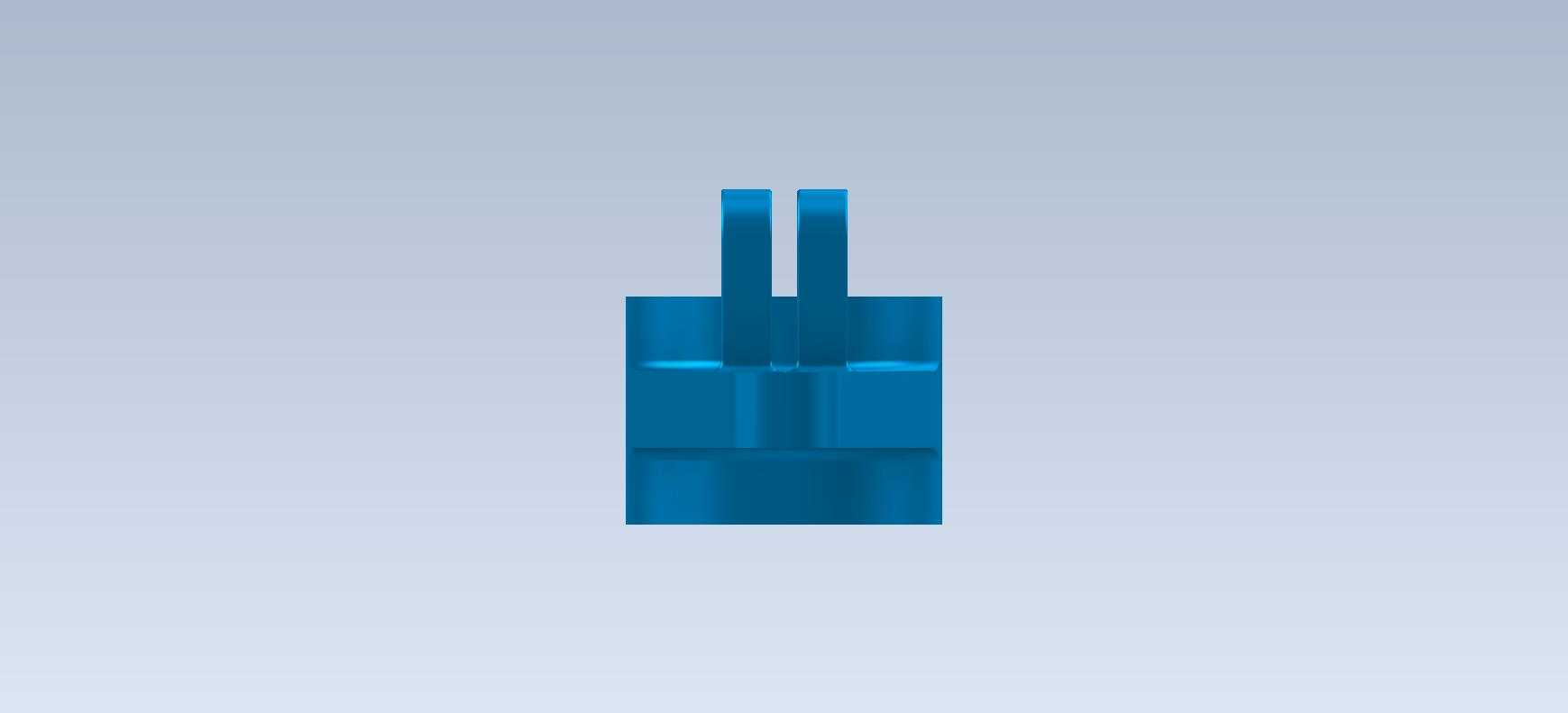

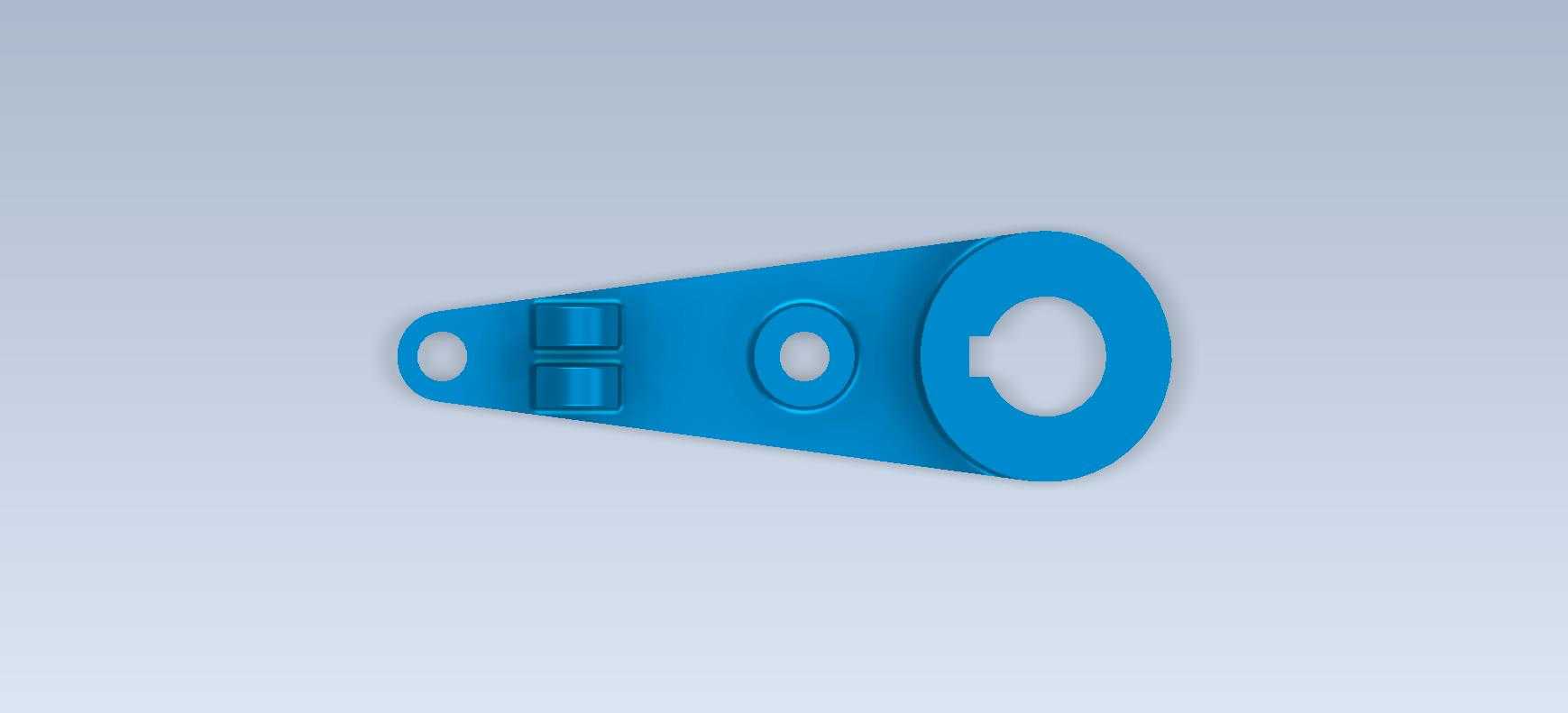

　　该结构件属于CA6140普通车床操作机构中的杠杆类传动支撑零件，在车床进给系统、主轴变速操纵机构中承担力的传递与运动换向功能，实际装配场景中，其上端带键槽的圆柱孔用于与操纵轴配合，通过平键传递扭矩，带动杠杆绕轴做定轴摆动，进而推动拨叉实现滑移齿轮的位置切换，完成主轴转速调整或进给量切换的操作动作。零件整体采用悬臂式布局设计，主体为带加强筋的斜向臂身结构，从上端的轴套部位向斜下方延伸，臂身末端设置有带通孔的铰接耳座，用于连接拉杆或拨叉组件，臂身中部的沉孔结构用于安装定位销或限位螺钉，限制杠杆的摆动行程，避免超程导致齿轮啮合错位。从安装边界来看，上端轴套的外径尺寸需匹配车床操纵箱的安装孔位间隙，装配后轴套与箱体孔之间保留0.02-0.

　　04mm的间隙配合，保证摆动灵活无卡滞，同时轴套的轴向长度需与箱体侧壁厚度匹配，装配后通过轴用挡圈实现轴向定位，防止工作过程中出现轴向窜动。臂身的倾斜角度经过运动学仿真验证，在整个摆动行程范围内，不会与箱体内的其他齿轮、轴类零件发生运动干涉，末端铰接孔的中心距尺寸公差控制在±0.05mm范围内，保证操纵力传递的准确性，避免出现变速档位卡滞、挂档不到位的问题。零件上的加强筋设计从轴套部位一直延伸到臂身中部，在不额外增加零件整体壁厚的前提下，提升臂身的抗弯强度，避免在频繁的操纵摆动过程中臂身出现变形，延长零件的使用寿命，所有孔位的边缘均做了0.5mm的倒角处理，去除加工毛刺，同时方便装配时销轴、螺钉的导入。在实际加工过程中，

　　该零件通常采用45号钢作为毛坯材料，经过铣削、钻削、镗削等工序完成外形与孔位的加工，上端轴套的内孔键槽需要与操纵轴的键宽尺寸匹配，保证扭矩传递的可靠性，零件加工完成后需要进行发黑处理，提升表面防锈能力，适配车床箱体内的润滑油工作环境。从建模逻辑来看，该零件的建模过程优先完成上端轴套的基础特征，再通过草图绘制臂身的轮廓路径，拉伸生成臂身主体后添加加强筋结构，最后依次完成各个孔位、铰接耳、倒角等细节特征的创建，建模过程中需要重点关注各个孔位之间的位置度公差，以及臂身的倾斜角度参数，保证生成的三维模型与实际加工尺寸一致，可直接用于工程图生成、装配干涉检查以及数控加工编程参考。在车床的日常维护场景中，这类杠杆零件属于易损耗的操纵件，

　　长期频繁操作后可能出现孔位磨损、臂身变形的问题，准确的三维模型可以帮助维修人员快速完成备件的测绘与加工，减少设备停机时间，同时在车床的改造升级场景中，也可以基于该模型调整臂身长度、孔位位置，适配改装后的操纵机构行程需求。
