三脚架式手轮操作螺旋千斤顶三维设计

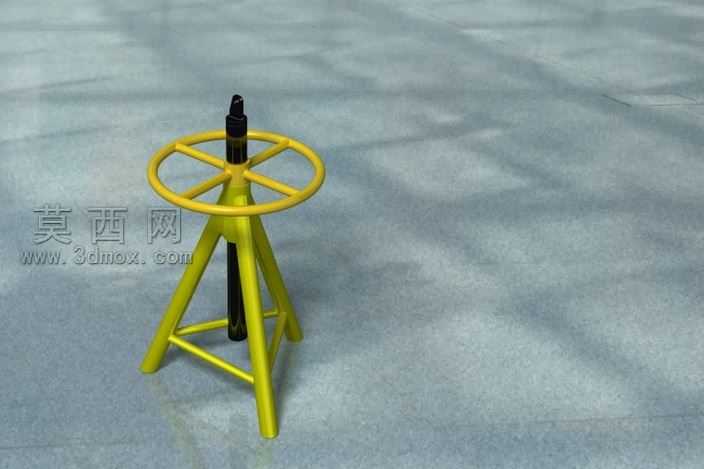

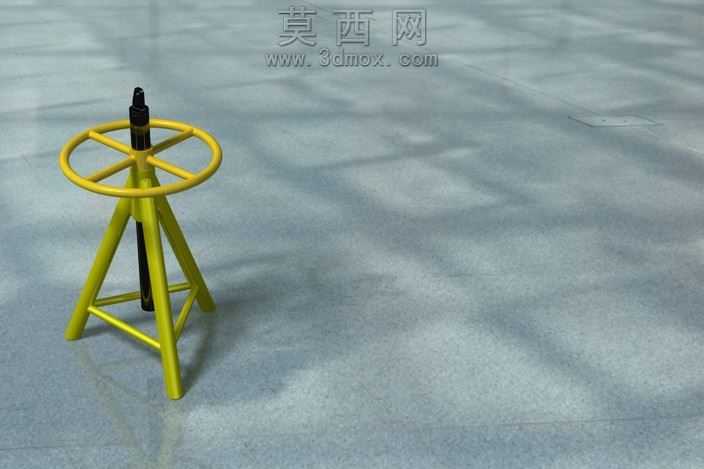

本作品为三脚架式手轮操作螺旋千斤顶的三维建模成果，建模过程严格遵循机械设计规范，先从核心传动部件入手搭建整体装配逻辑：首先完成梯形传动螺杆的参数化建模，精准绘制螺纹牙型截面，通过螺旋扫描特征生成连续啮合的传动螺纹，保证螺杆与螺母套的配合公差符合手动起重设备的传动精度要求，避免顶升过程中出现卡滞或滑牙问题。随后完成三脚支撑机架的建模，三根支腿采用等角度120°分布设计，通过底部横撑杆形成稳定的三角形支撑结构，建模时对支腿与顶部螺母座的连接部位做了圆角过渡处理，既优化应力分布避免应力集中，也还原了实际铸件的工艺特征。顶部操作手轮采用轮辐式结构，六根轮辐均匀连接外圈轮缘与中心轴套，中心轴套与螺杆顶端通过平键实现周向固定，建模时还原了键槽的精准尺寸，保证手轮转动时可平稳带动螺杆旋转实现升降动作。渲染阶段采用贴近实物的材质表现：支撑机架与手轮赋予亮黄色金属漆材质，模拟工业起重设备的警示涂装效果，调整材质粗糙度参数还原漆面的半哑光质感，避免过度反光影响结构展示；传动螺杆部分赋予发黑处理的金属材质，表现出钢制零件表面氧化处理后的深灰哑光质感，与黄色机架形成清晰的视觉区分，方便观察内部传动结构。场景搭建采用浅灰色水泥质感地面作为承载面，添加柔和的环境漫反射光照，搭配主光源从侧上方投射，在地面形成自然柔和的阴影，突出千斤顶的整体轮廓与结构层次。设计过程中充分考虑手动螺旋千斤顶的实际使用场景：三脚架结构相比传统单柱底座具备更好的场地适应性，在不平整地面也能通过支腿的稳定支撑保证顶升过程的安全性；大直径手轮设计可降低操作时的所需扭力，操作人员无需额外辅助工具即可转动手轮完成重物顶升，梯形螺纹的自锁特性可保证顶升后重物不会自动回落，无需额外添加锁止机构即可满足起重作业的安全要求。建模过程中对所有装配配合面做了干涉检查，确保螺杆旋转升降时与螺母套、机架、手轮之间无运动干涉，各零件的壁厚、连接尺寸均参考同规格实际千斤顶的参数设置，模型可直接用于结构展示、原理教学或进一步的工程优化设计。
