简化版飞机机翼骨架结构三维模型

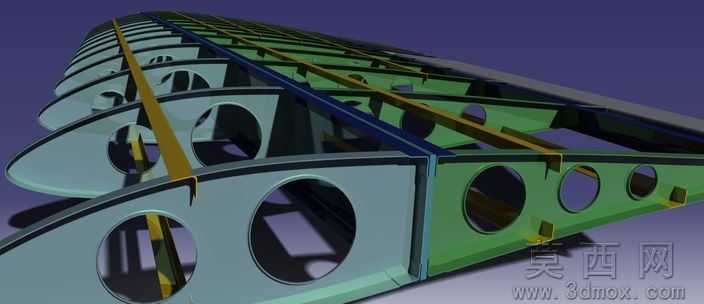

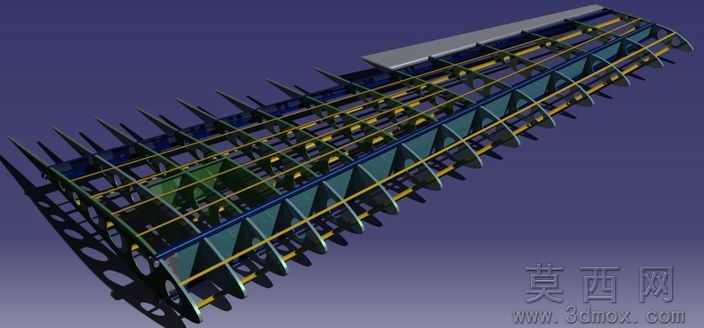

本模型为简化设计的飞机机翼内部骨架结构三维数模，采用主流三维CAD软件完成全参数化建模，整体建模逻辑遵循航空结构件的常规设计思路，在保留机翼核心承力布局特征的前提下，对非关键细节做了合理简化，既能够清晰展现机翼内部的构造逻辑，也大幅降低了模型的复杂度，适配教学演示、结构原理讲解、初步方案论证等多种使用场景。从结构设计来看，模型完整还原了机翼骨架的核心组成：沿机翼展向排布的多组翼肋作为横向承力构件，精准匹配机翼的翼型剖面轮廓，构成了机翼的外形支撑基础；沿弦向延伸的纵向翼梁作为主承力构件，贯穿整个翼展方向，与每一片翼肋完成精准的装配约束，还原了机翼承受升力、传递载荷的核心受力路径；辅助布置的长桁、支撑连杆等构件，进一步还原了真实机翼骨架的加强布局，各构件之间的连接位置、装配关系都做了清晰的表达，没有出现结构干涉、装配错位的问题。在建模过程中，设计师优先采用草图驱动、特征阵列的高效建模方式，翼肋部分通过统一的翼型草图批量生成，保证了所有翼肋的翼型轮廓一致性，翼梁、长桁等纵向构件通过拉伸、扫掠特征完成主体造型，再通过布尔运算完成连接部位的细节处理，整体建模流程规范，特征树清晰可编辑，方便使用者根据自身需求调整翼展长度、翼肋间距、构件截面尺寸等参数。渲染表现上，模型对不同类型的构件做了差异化的材质区分：翼肋、翼梁等主承力金属构件赋予了深蓝色金属材质，模拟航空铝合金的表面质感，长桁、连杆等辅助构件赋予了金黄色金属材质，清晰区分不同功能的结构部件，上部的蒙皮示意部分采用银灰色哑光金属材质，还原机翼蒙皮的外观特征，整体渲染视角选择斜向等轴测视角，能够完整展现整个机翼骨架的纵深结构，让观看者可以直观理解各构件的空间位置关系。作为简化类的航空结构模型，它舍弃了真实机翼中复杂的管线布置、接头细节、紧固件等非核心要素，重点突出机翼骨架的承力逻辑与布局特点，非常适合航空专业的初学者理解机翼构造，也可以作为航空科普、三维建模教学的演示案例，同时模型提供了STEP、IGES、CATIA、STL等多种通用格式，能够适配绝大多数三维CAD软件的打开需求，也可直接导入切片软件用于3D打印，制作实体教具用于线下教学展示。
