航空航天钣金翼肋结构三维设计作品

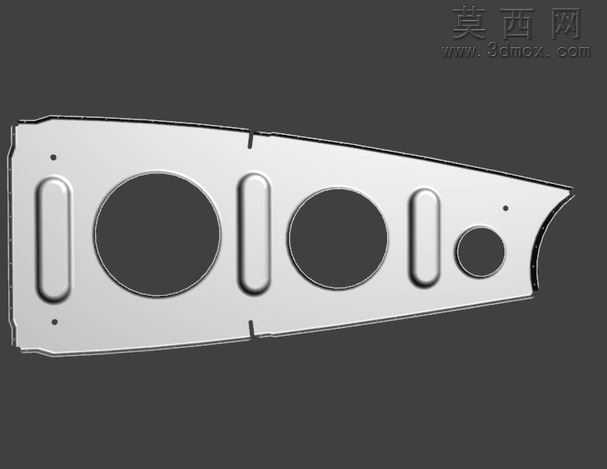

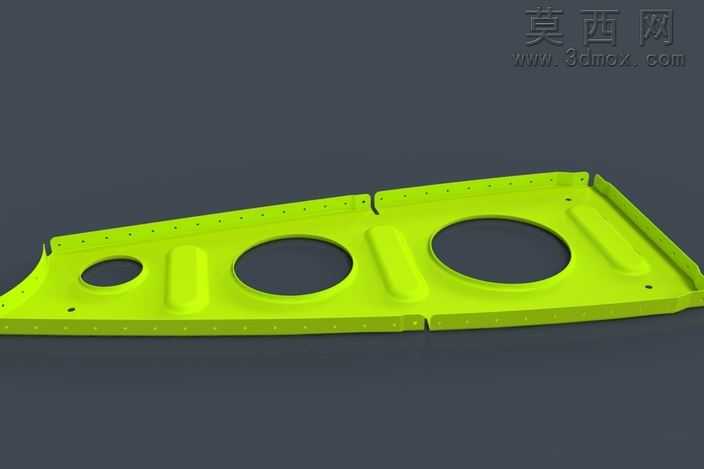

本作品为航空领域机翼核心承力构件翼肋的三维设计成果，建模阶段严格遵循航空钣金件的设计规范开展工作，首先梳理翼肋在机翼整体结构中的受力定位：作为维持机翼翼型轮廓、传递蒙皮气动载荷与桁条轴向力的关键横向构件，建模初始阶段先依据翼型截面坐标提取基准轮廓线，精准定位翼肋的外缘边界，确保后续成型后可与机翼蒙皮内型面完全贴合，避免装配阶段出现间隙或应力集中问题。结构设计层面，针对翼肋的轻量化与承力双重需求进行了多轮优化：主体采用航空常用的高强度铝合金钣金材质预设，在保证结构刚度的前提下尽可能降低构件自重；主体区域开设三个大尺寸圆形减重孔，在不破坏主传力路径的前提下最大化去除冗余材料，减重孔边缘做了圆滑过渡处理，避免应力集中引发的疲劳损伤；相邻减重孔之间设置长条形加强压筋，通过钣金冲压成型的凸起结构提升翼肋平面外的抗屈曲能力，防止翼肋在承受气动载荷时发生失稳变形；翼肋最外侧靠近翼尖区域设置小尺寸圆形减重孔，适配翼尖区域载荷较小的受力特点，进一步优化构件重量分布；翼肋两端设置装配定位小孔，用于后续与翼梁、蒙皮的铆接装配定位，保证装配精度。建模过程中严格控制钣金件的壁厚均匀性，所有弯折、压筋特征均符合钣金冲压成型的工艺要求，避免出现无法加工的负角或壁厚突变问题；渲染阶段采用金属哑光材质模拟航空铝合金的表面质感，搭配深灰色背景突出构件的轮廓细节与结构特征，清晰展现各减重孔、加强筋、装配孔的位置与形态。设计过程中充分考虑了航空钣金件的工艺可行性，所有特征均满足冲压、弯折的加工要求，同时兼顾了构件的受力性能与轻量化需求，可用于航空结构教学、机翼装配仿真、钣金工艺设计参考等场景，完整还原了航空翼肋的典型结构特征与设计逻辑。
