贴片式微型静态继电器三维结构设计

　　在工业控制板卡、消费类电子主板、小型自动化设备的信号回路设计中，这类贴片式微型静态继电器的应用占比逐年提升，不同于传统电磁继电器依靠机械触点通断的结构，这类静态继电器依靠半导体器件实现回路的通断控制，不存在触点烧蚀、机械弹跳的问题，在高频信号切换、低功耗控制回路中有着不可替代的应用优势。从实际选型适配的角度看，这类元件的三维模型精度直接决定了PCB布局阶段的干涉检查有效性，很多工程师在做板卡布局时，如果只调用厂商提供的二维封装，往往会忽略元件本体的高度公差、底部焊脚的突出尺寸，导致后期回流焊后元件与周边结构件、屏蔽罩出现干涉，甚至出现焊脚对位偏差导致的虚焊问题。

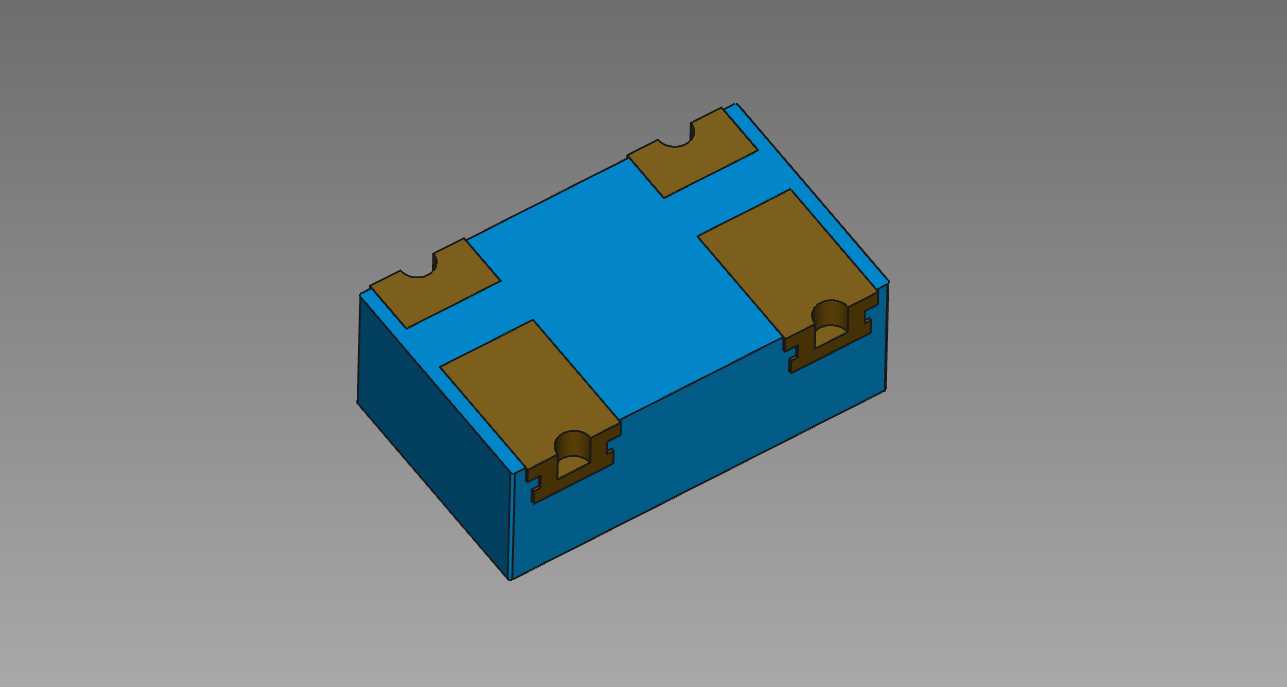

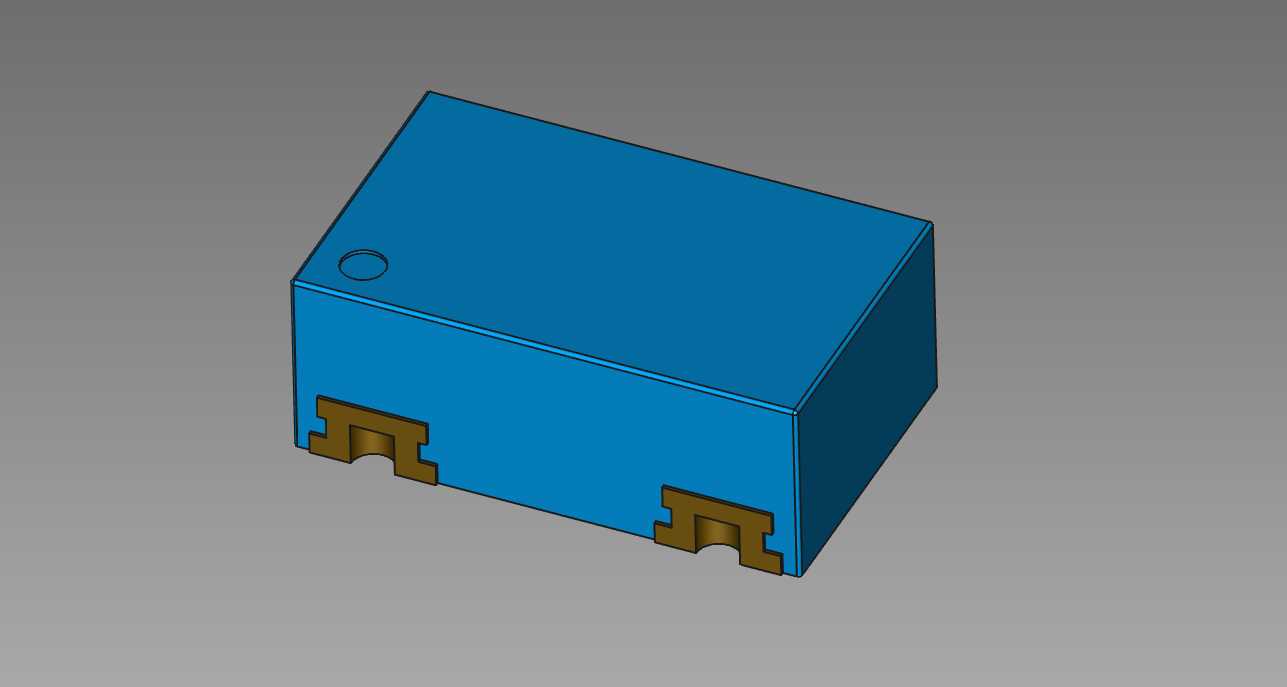

　　这个模型的设计思路完全围绕实际SMT贴片生产的工艺要求展开，本体部分采用规整的长方体塑壳结构，顶面预留的小型圆形凹位是对应实体元件的标识点，用于生产过程中视觉定位识别元件方向，避免贴装时引脚反向。底部的两个卡扣式焊脚结构是这类贴片继电器的典型安装结构，不同于普通表贴IC的平贴焊盘，这种带卡扣结构的焊脚在回流焊过程中可以卡在PCB对应的开槽位置，提升元件的焊接牢固度，即使设备在运输、运行过程中存在持续振动，也不会出现元件脱落、焊盘撕裂的问题。

　　从安装边界的尺寸控制来看，模型严格还原了实体元件的外形公差，本体的长宽尺寸完全匹配p-SON封装的标准占位，高度方向预留了足够的安全间隙，在布局时只要按照模型给出的本体轮廓预留周边0.5mm的避让空间，就可以满足绝大多数板卡的装配要求。焊脚的伸出长度、弯折角度都按照实际生产的引脚成型参数建模，在做PCB封装设计时，可以直接参考模型的焊脚位置调整焊盘尺寸，避免出现焊盘过大导致的连锡、焊盘过小导致的焊接强度不足问题。

　　在实际功能层面，这类静态继电器主要用于小功率信号回路的通断控制，常见的应用场景包括工业PLC的IO信号隔离、测试仪器的通道切换、消费电子的电源回路控制，相比同封装的电磁继电器，它的切换速度可以达到微秒级，不存在动作延迟，同时工作时没有机械动作的噪音，适合对噪音控制有要求的民用电子设备。模型在结构细节上还原了塑壳的分模线位置、焊脚与塑壳的衔接间隙，这些细节在做结构热仿真时也能提供准确的模型支撑，工程师可以通过模型直接计算元件在满负载工作时的散热路径，评估塑壳表面的温度上升情况，避免长时间工作时出现过热导致的性能衰减。

　　很多刚接触板卡结构设计的工程师容易忽略这类小型元件的三维建模精度，往往用简单的长方体代替元件本体，导致后期样机装配时出现各种干涉问题，这个模型完整还原了元件的所有外部结构特征，包括底部焊脚的凸起高度、塑壳边缘的倒角、顶面标识点的位置，不管是用于PCB布局的干涉检查，还是用于整机装配的结构验证，都能提供足够的精度支撑。在做高密度板卡布局时，这类微型元件的布局密度很高，准确的三维模型可以帮助工程师最大化利用板卡空间，在有限的面积内排布更多元件，同时保证所有元件的安装间隙满足生产工艺要求，减少后期打样的迭代次数。
