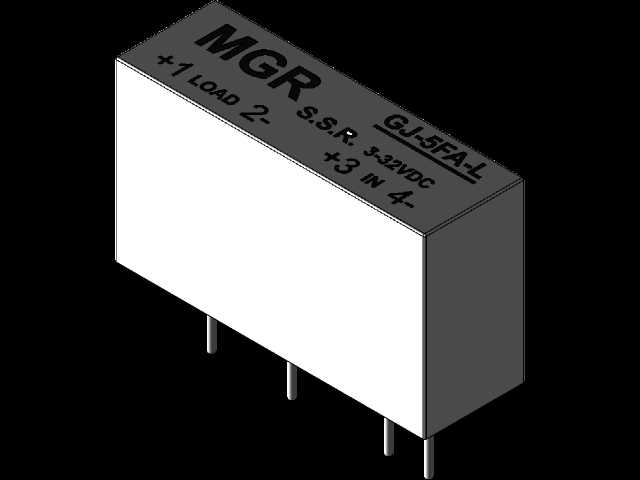

PCB安装式GJ-5FA-L固态继电器三维结构

　　在工业控制板卡、小型自动化设备电控模块、机床辅助控制回路的设计工作中，板载式固态继电器是实现小信号控制大功率负载通断的核心器件，这类器件不需要机械触点，依靠半导体器件实现开关动作，相比传统电磁继电器具备更长的工作寿命、更快的响应速度，也不会产生触点吸合释放的机械噪音，非常适合对可靠性要求高、开关频次密集的控制场景。这款GJ-5FA-L固态继电器采用SIP4针直插封装，专门针对PCB板载安装场景设计，在建模过程中首先要明确的就是安装边界约束：四个引脚的间距严格遵循英制SIP封装标准，引脚直径、引脚伸出本体的长度都要匹配常规PCB板厚的过孔设计要求，确保结构设计完成后导出的工程图可以直接用于PCB封装绘制，不会出现插装干涉、

　　引脚错位的问题。从功能特性来看，这款固态继电器的控制端支持3-32V直流电压输入，控制电流不超过10mA，可以直接对接单片机IO口、PLC输出点这类小电流控制信号，不需要额外增加驱动放大电路，能够大幅简化控制回路的布线设计；输出端支持5-220V直流负载通断，额定通流能力达到5A，足够驱动小型直流接触器、电磁阀、指示灯、小型直流电机这类常见的板外负载。设计这款三维模型的时候，首先还原了器件本体的长方体外形结构，本体表面的标识区域做了凹凸特征还原，清晰标注了引脚定义：1脚为负载正极、2脚为负载负极、3脚为控制信号正极、4脚为控制信号负极，建模时特意将引脚编号特征做在本体顶面靠近引脚的位置，方便结构设计人员在装配时核对接线定义，避免装反导致器件烧毁。在外形尺寸的把控上，本体的长宽高尺寸严格参照实物测绘参数，本体侧面的拔模斜度、引脚根部的注塑圆角都做了细节还原，没有做过度的简化处理，确保在做整机结构干涉检查的时候，能够准确模拟器件安装后的实际占用空间，避免出现PCB装配到外壳后，继电器本体和壳体结构发生碰撞的问题。这类板载固态继电器的实际应用场景非常广泛，在CA6140这类普通机床的数控改造控制板里，它可以用来控制冷却泵、润滑泵的直流接触器线圈通断；在小型自动化设备的IO控制板上，它可以直接驱动小型气动电磁阀，实现气缸动作的逻辑控制；在新能源小型设备的配电模块里，它可以实现低压直流回路的无触点通断，减少机械触点拉弧带来的安全隐患。

　　建模过程中特意考虑了器件的散热边界，本体的外壳采用阻燃工程塑料材质，模型里还原了外壳的壁厚特征，在做热仿真分析的时候，可以直接赋予对应的材料属性，模拟器件满负载工作时的外壳温升情况，为PCB板上的器件布局、散热设计提供准确的结构参考。不同于插件类电阻电容这类小型元件，固态继电器的本体高度相对较高，在做PCB堆叠设计的时候，必须准确掌握器件的顶面高度、引脚伸出PCB背面的长度，才能合理规划上下层板的间距，避免出现装配挤压。这款模型的引脚部分做了真实的圆柱还原，没有用简单的拉伸方块替代，在做PCB装配仿真的时候，可以准确模拟引脚插入过孔的配合状态，检查过孔孔径和引脚直径的匹配度，提前发现设计中可能存在的插装困难问题。

　　从电路设计的角度来看，这款固态继电器采用低阻MOSFET作为输出部件，导通状态下的压降非常小，自身功耗低，长时间满负载工作的发热量也控制在较低水平，不需要额外加装散热片就可以满足额定电流下的工作要求，非常适合空间紧凑的板卡设计场景；同时它具备很低的关断漏电流，不会出现关断状态下负载误动作的问题，控制可靠性更高。在三维模型的细节处理上，本体顶面的丝印标识做了贴合实物的纹理还原，没有用简单的贴图代替，确保模型在用于产品渲染、装配示意的时候，能够清晰展示器件的型号和引脚信息，方便生产装配环节的人员识别器件。对于结构设计人员来说，这类标准电子元器件的三维模型精度直接影响整机设计的可靠性，建模时每一个尺寸公差都要参照器件手册的最大值来预留装配间隙，比如引脚的位置度公差、本体的外形尺寸公差，都要在模型里体现出合理的间隙设计，避免因为器件本身的尺寸公差导致装配困难。
