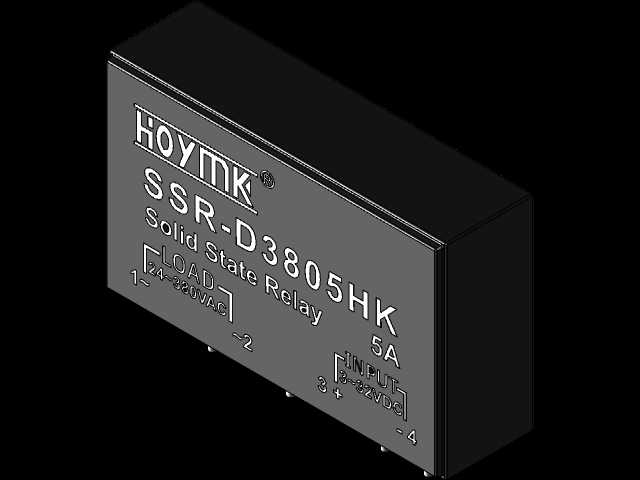

Hoymk单相直流控交流固态继电器结构模型

　　在低压配电、自动化控制回路以及民用照明控制场景里，小功率固态继电器的应用占比逐年提升，这款直流控制交流的单相固态继电器，主要针对LED照明、节能灯具这类易出现启动冲击电流的负载场景设计，自带过流、过压、过温三重保护机制，能有效规避负载启动瞬间的电流尖峰、电网电压波动以及长时间工作温升过高带来的器件损坏问题，在楼宇照明控制、小型自动化设备IO输出、小家电控制板这类场景里，能替代传统电磁继电器实现无触点通断，不存在机械触点的电弧烧蚀、吸合弹跳问题，工作寿命和响应速度都远高于同规格电磁继电器。

　　从功能特性来看，这款继电器控制侧采用3-32V直流电压驱动，兼容绝大多数PLC输出端、单片机IO口的驱动电平，不需要额外增设驱动放大电路，控制回路输入电流控制在25mA以内，直接对接常规控制信号就能可靠触发，不会出现控制端电流过大烧损控制端口的问题；负载侧适配24-380V交流电压回路，额定通断电流为5A，足够覆盖常规LED灯具组、小型电磁阀、小功率交流风机这类常见负载的通断需求，内置的保护机制会在负载电流超出阈值、两端电压超出耐受范围、器件本体温度超过安全值时自动关断输出，避免故障扩大烧毁后端负载或者前端控制回路。

　　做三维结构设计的时候，首先要兼顾PCB直插安装的引脚间距要求，四个引脚分别对应控制端正负极、负载侧交流两端，引脚的直径、伸出长度以及相邻引脚的中心距，都严格匹配常规PCB板的孔径设计和焊盘间距，避免出现插装干涉、焊盘对位不准的问题；外壳采用阻燃工程塑料注塑成型，外壳表面的标识区域做了微凹处理，印刷的型号、参数、引脚定义标识不会因为安装摩擦、长期积灰出现磨损脱落，方便现场接线和后期维护时快速识别引脚定义。本体的外形采用规整长方体设计，四个边角做了小圆弧过渡，没有尖锐的凸起结构，既方便自动化贴装设备的吸嘴抓取，也能避免安装过程中划伤操作人员或者周边线材。

　　安装边界方面，这款继电器采用直插式PCB安装，不需要额外的固定支架或者螺丝锁紧，引脚穿过PCB焊盘焊接后就能实现可靠固定，设计PCB布局的时候，要在继电器本体周边预留至少2mm的安全间隙，一方面避免周边过高元件和继电器本体产生装配干涉，另一方面也能给继电器预留足够的散热空间，保证长时间满负载工作时的热量能顺利散出，不会因为热量堆积触发过温保护。如果是在多继电器并排布置的控制板上，相邻两个继电器之间的间隙要适当放大到3mm以上，避免多个器件同时工作时的热量叠加抬升局部环境温度。另外要注意，控制侧引脚和负载侧引脚之间的爬电距离在设计时已经做了强化处理，布局时不要在两类引脚之间走高压线路，避免降低绝缘性能。

　　建模过程中，对外壳的分型线、引脚的倒角、表面标识的凹凸细节都做了还原，外壳的拔模角度按照实际注塑工艺要求设置为1.5度，完全符合量产零件的工艺特征，引脚的折弯角度和伸出长度也和实物一致，导入装配体时可以直接和PCB板做配合约束，不需要额外调整尺寸就能完成虚拟装配，能直接用于控制板的布局干涉检查、整机的BOM表搭建以及装配工艺模拟。
