螺旋进给式铅笔卷削刀具结构三维设计

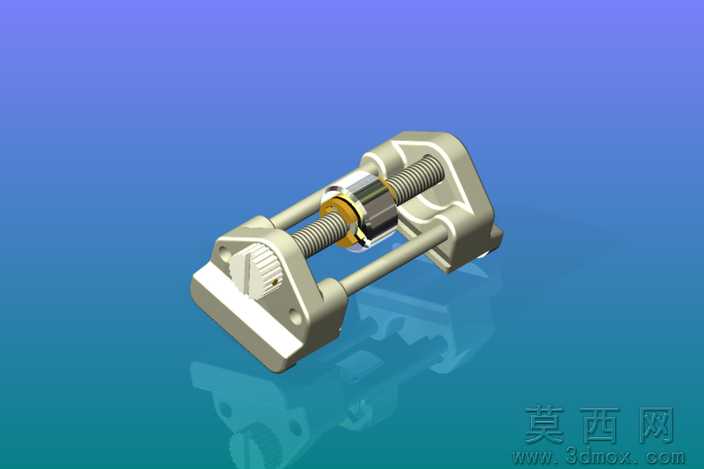

本作品为螺旋进给式铅笔卷削刀具的三维结构设计，建模阶段采用参数化特征建模方式，先完成核心传动丝杆的轮廓绘制，通过螺旋扫描命令生成精准的梯形传动螺纹，匹配丝杆两端的光轴定位段，确保进给过程的同轴度与顺滑度。主体夹持基座采用对称式结构设计，建模时先绘制单侧基座的截面轮廓，通过拉伸、倒角、筋位添加完成单侧结构，再以丝杆轴线为对称中心完成镜像，保证两侧安装孔位、导向杆定位槽的位置精度，导向杆与基座的配合采用间隙配合参数，模拟实际装配中的滑动顺畅度。切削刀座部分单独建模，刀座上设置有铅笔插入的锥形导向孔，孔壁预留刀片安装的定位槽，刀片采用硬质合金材质模拟，表面添加磨砂金属纹理，刀座与丝杆的连接部位设计有传动螺母嵌位，将旋转运动转化为直线进给运动，实现铅笔进给过程的平稳推进。两端的端盖结构设计有防滑滚花纹理，建模时通过阵列凸起特征还原滚花的触感细节，端盖与导向杆、丝杆的连接处添加轴承位的简化结构，模拟转动部位的支撑效果。渲染阶段采用蓝白渐变背景，突出金属构件的质感，基座部分采用哑光锌合金材质，添加细微的磨砂颗粒纹理还原压铸五金的表面质感，丝杆与导向杆采用亮面镀铬材质，添加环境反射效果凸显金属光泽，刀片部分采用高反光不锈钢材质，切削刃位置做锐化处理体现锋利属性。整体结构设计围绕稳定夹持、匀速进给、顺畅卷削的核心需求，对称式双导向杆结构避免进给过程中的偏摆，螺旋进给的传动方式可以精准控制铅笔的进给量，避免传统卷笔刀容易断芯的问题，刀座的锥形导向孔适配不同直径的常规铅笔，刀片安装槽的定位设计保证切削角度始终处于最优范围，卷削出的铅笔笔尖锥度均匀、表面光滑，各部件的装配间隙经过参数校核，既保证活动部件的运动顺畅，又避免过大间隙导致的结构晃动，完整还原了该款卷笔刀从外部壳体到内部传动、切削结构的全部细节，可用于文具结构演示、五金加工参考等场景。
