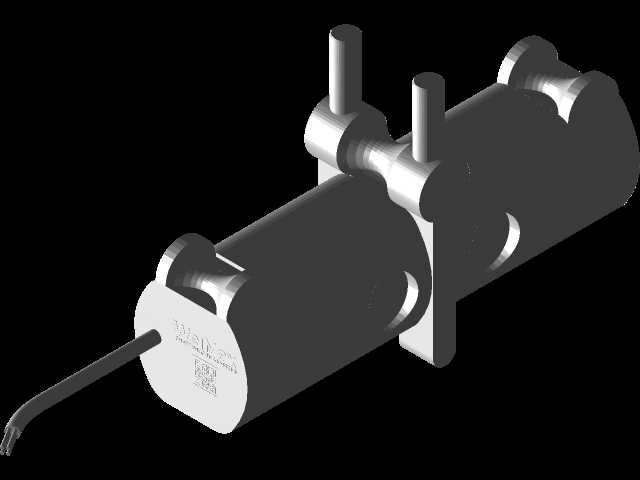

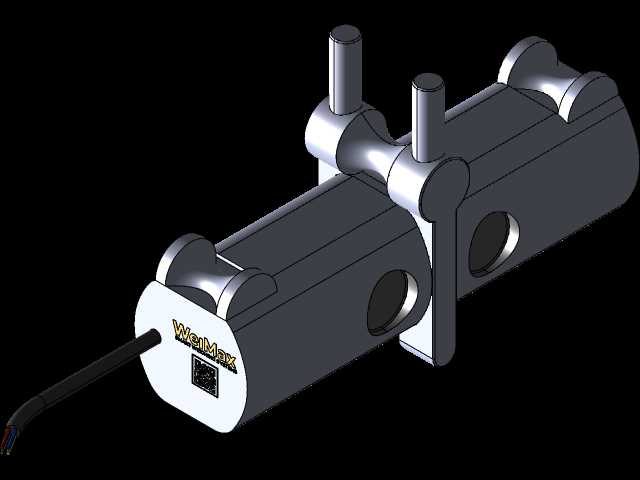

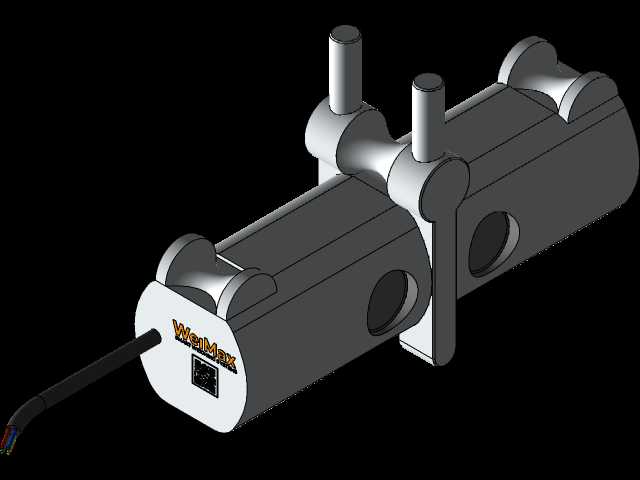

柱式拉压力称重传感元件三维结构

　　这类柱式拉压双用称重元件，常被部署在起重设备起升载荷限位、料仓料位称重、自动化装配线压装力检测、工业平台秤重载点位等场景里，核心作用是把承载端的轴向拉、压力变量线性转换为可被采集模块识别的电信号，为设备载荷监控、工艺力闭环控制、称重计量提供可靠的力学数据源。从结构设计逻辑来看，该传感元件采用对称式柱形弹性体作为核心受力基体，弹性体中段做了等强度截面缩减处理，既保证额定载荷下的应变量匹配应变片的最佳工作区间，又能避免应力集中导致的疲劳失效，弹性体表面的应变片粘贴区域做了平整化研磨处理，保证应变片贴合后应力传递无滞后，出线端采用侧出式防水线缆结构，线缆与弹性体衔接处做了密封灌胶处理，可适配多粉尘、轻度溅水的工业现场使用环境。

　　元件两端的安装结构做了差异化设计，一端为带销轴孔的双耳连接座，另一端为单耳铰接结构，配套的圆柱销轴与安装孔采用H7/f6间隙配合，既保证安装时的铰接自由度，抵消安装面不同心带来的附加弯矩影响，又能避免配合间隙过大导致的载荷传递滞后、测量值跳变问题。安装边界层面，该传感元件的径向安装预留空间需覆盖两侧销轴的装拆操作行程，轴向安装尺寸需考虑线缆弯折半径，避免线缆长期处于小半径弯折状态导致线芯断裂；弹性体中段的应变区域需预留至少5mm的径向间隙，避免安装后与周边机架、护罩产生硬接触，干扰应变测量精度。设计过程中，弹性体的材质选用40CrNiMoA高强度合金结构钢，整体调质处理后硬度达到HRC38-42，兼顾强度与韧性，表面做镀镍钝化处理，

　　提升抗锈蚀能力，适配多数工业现场的使用环境；两端连接耳的销轴孔做了淬火处理，表面硬度达到HRC50以上，避免长期铰接转动导致孔位磨损，影响测量精度与连接可靠性。从实际使用的选型适配角度，这类柱式拉压传感器相比悬臂梁式称重元件，抗偏载能力更强，适合安装空间紧凑、承载方向存在小幅角度偏移的场景，比如起重卷扬机的钢丝绳张力检测、电梯曳引绳的载荷监控、大型模具合模力的在线检测等场景，安装时需保证承载作用力的方向与弹性体的轴向重合度偏差不超过3°，否则会引入附加分力，导致测量值出现线性偏差。结构细节上，弹性体上预留的两个定位柱结构，主要用于现场安装时的防转限位，避免设备运行过程中传感器受径向扭力作用，导致弹性体产生附加扭应变，

　　干扰正常的拉压力测量精度；侧面的圆形沉孔为内部应变片的接线走线腔，腔体内填充硅橡胶做密封缓冲，既可以防护内部接线不受外力拉扯损坏，又能缓冲温度变化带来的腔体内部应力，减少温漂对测量精度的影响。在三维建模过程中，弹性体的应力集中区域做了圆角过渡处理，所有棱边的圆角半径不小于2mm，避免热处理和受载过程中出现应力开裂；安装销轴的配合面做了粗糙度控制，配合面粗糙度达到Ra1.6，保证铰接转动顺畅无卡滞，同时减少磨损量，延长元件的使用寿命。这类传感元件的安装基座需保证足够的刚性，基座安装面的平面度公差不超过0.1mm，避免安装后弹性体受附加安装应力，导致零点偏移；线缆出线方向需避开设备运动部件的运动行程，同时做好线缆的固定，避免设备运行过程中线缆被拉扯，导致接线脱落。
