HTD3M圆弧齿同步传动皮带结构

　　在轻工自动化输送、小型精密机床进给、办公设备传动、3D打印运动轴、小型伺服传动机构这类对传动比精度有要求的场景里，HTD3M型同步带是应用频次极高的挠性传动部件，区别于普通平带的摩擦传动逻辑，它依靠带齿与带轮轮齿的精准啮合传递扭矩，不会出现打滑丢转的问题，能保证恒定的传动比，这一点在需要精准定位的进给机构里尤为关键——比如小型CA系列车床的主轴编码器传动、进给轴的辅助传动单元，很多都选用3M节距的同步带来完成动力传递，既不需要像齿轮传动那样做严格的中心距公差配合，又能抵消一部分安装时的同轴度误差，降低装配环节的精度要求。

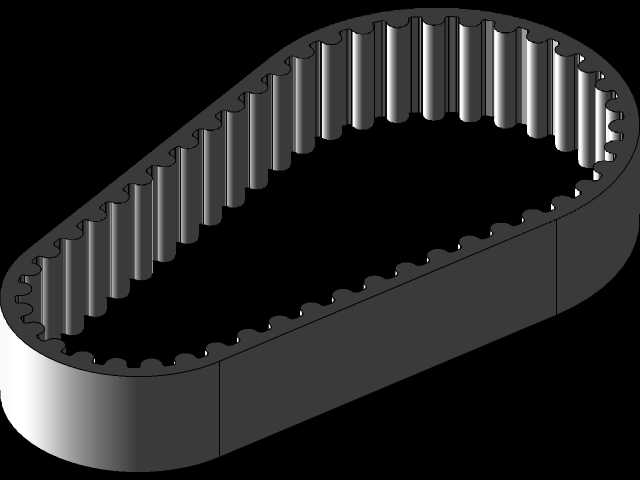

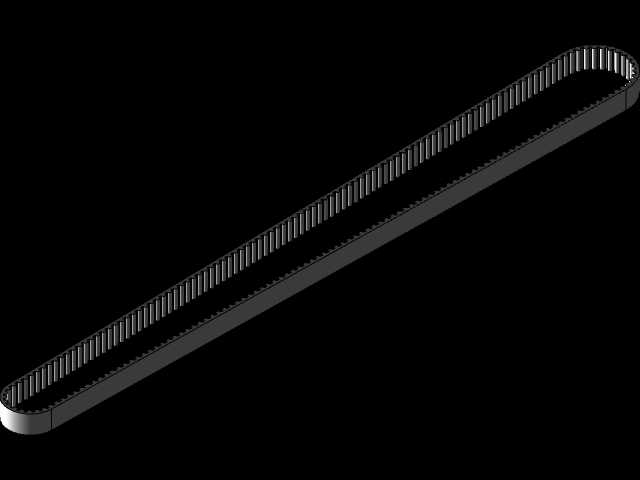

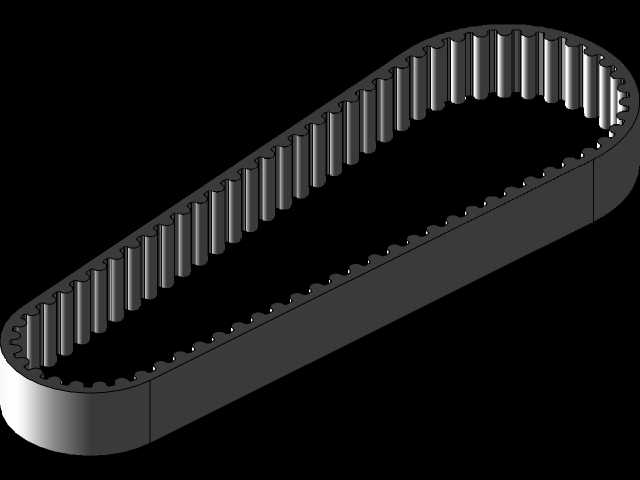

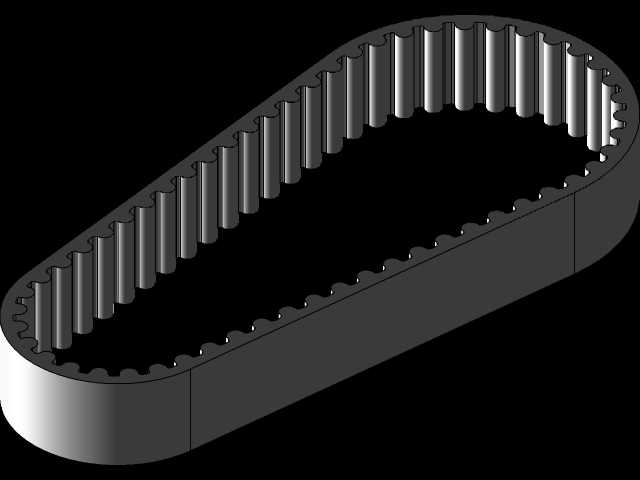

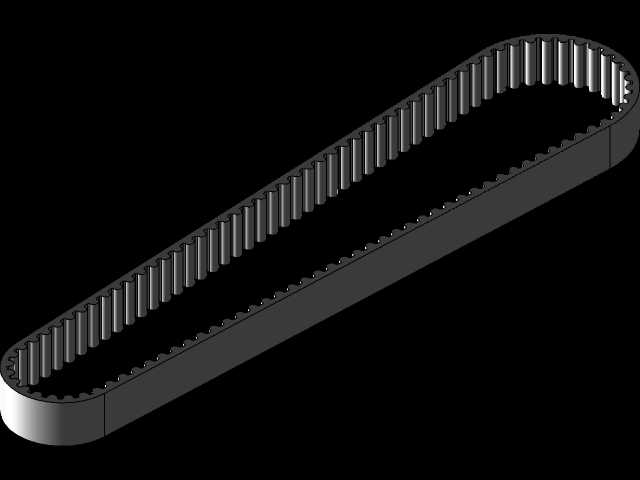

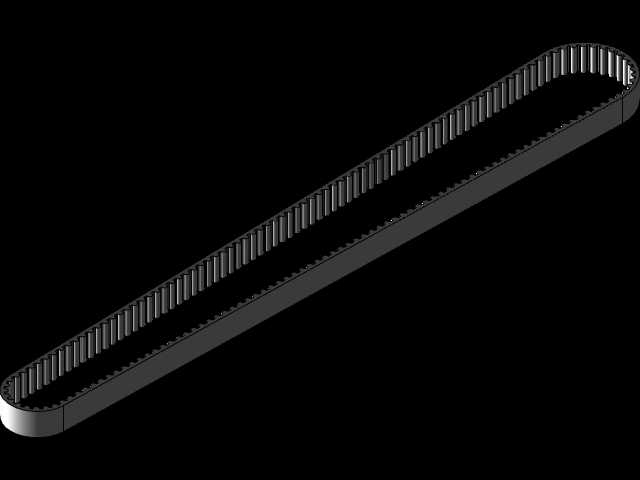

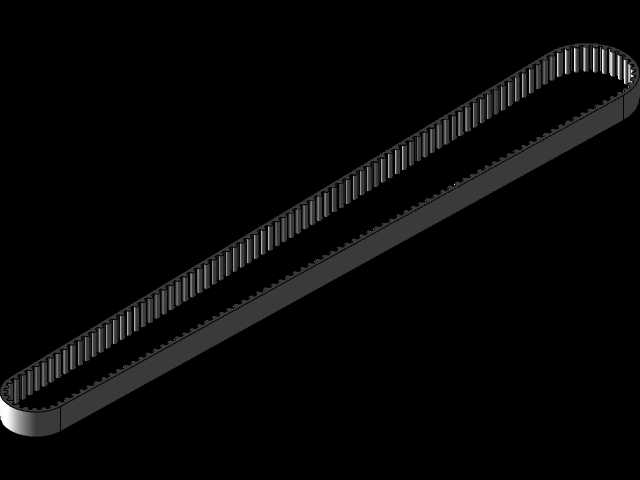

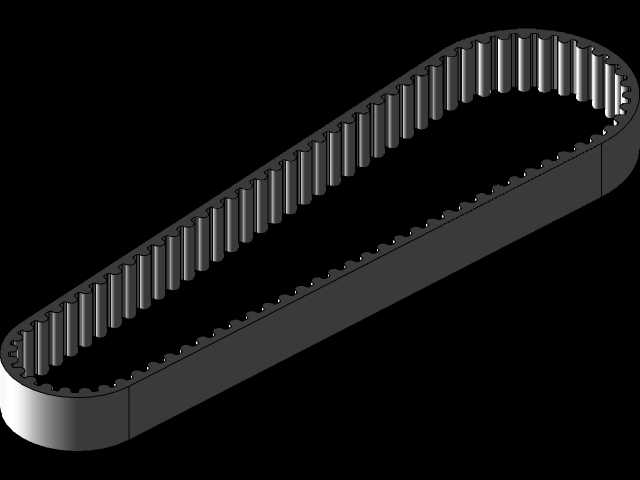

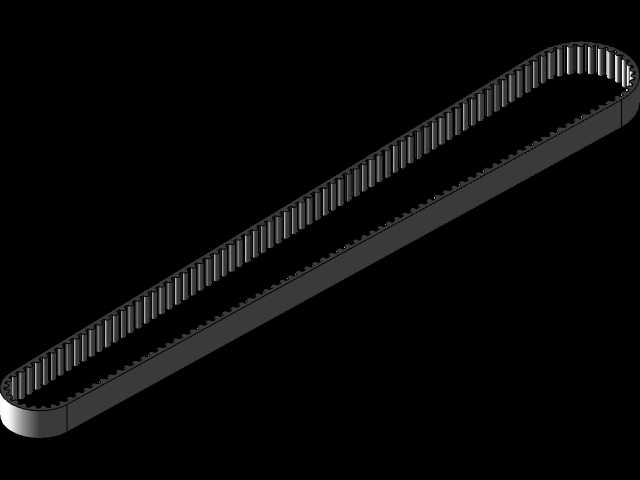

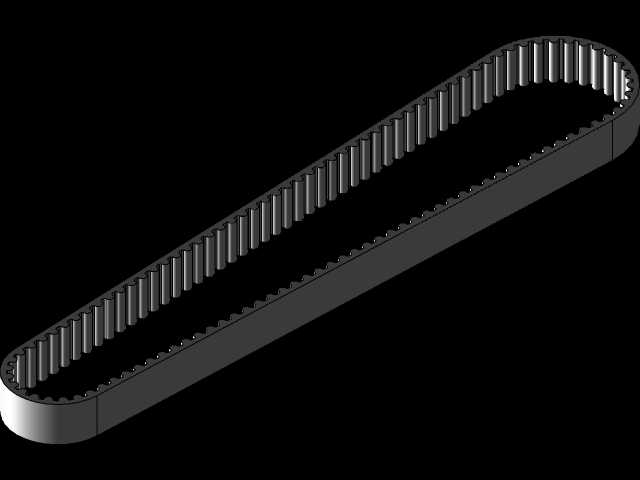

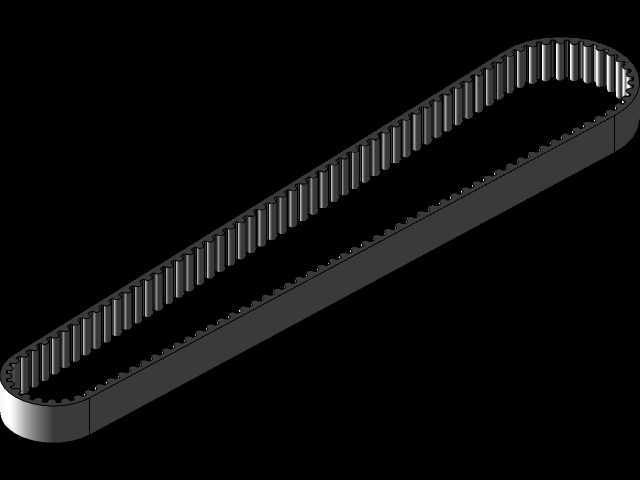

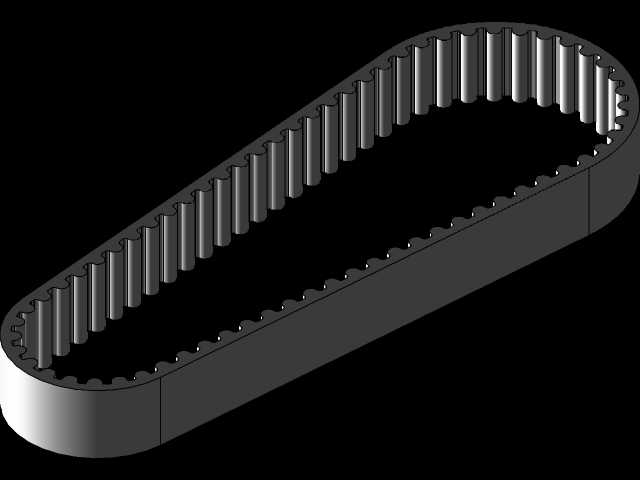

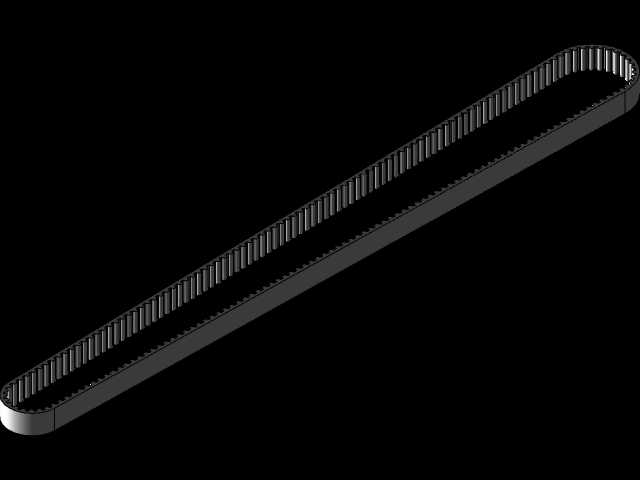

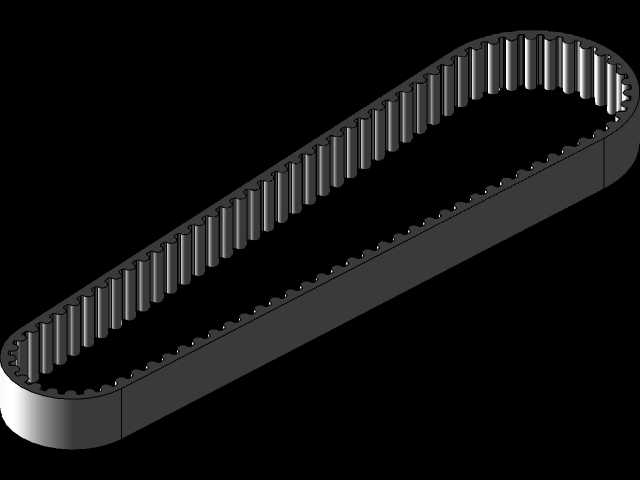

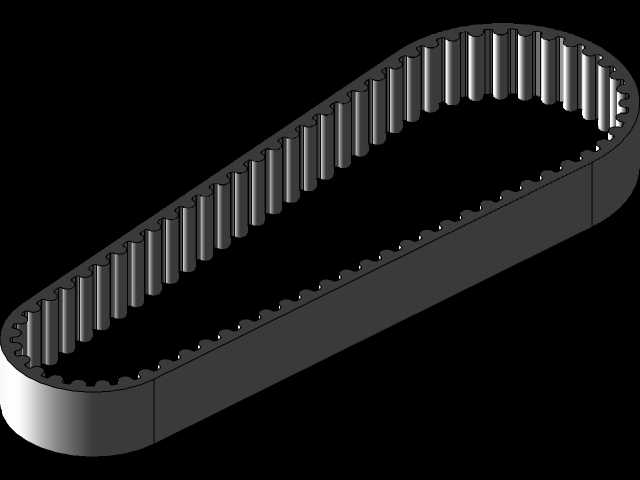

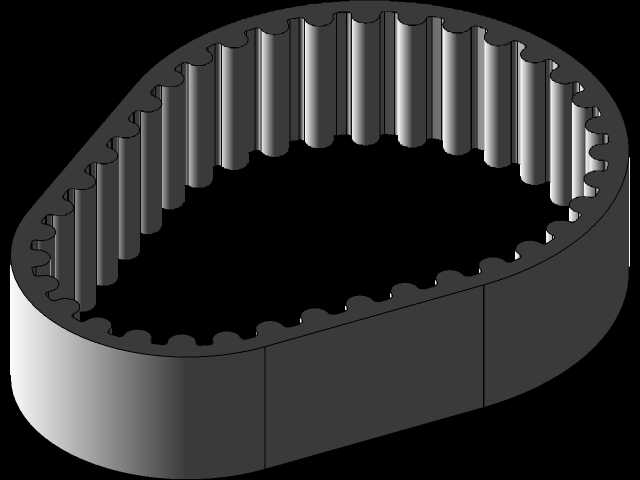

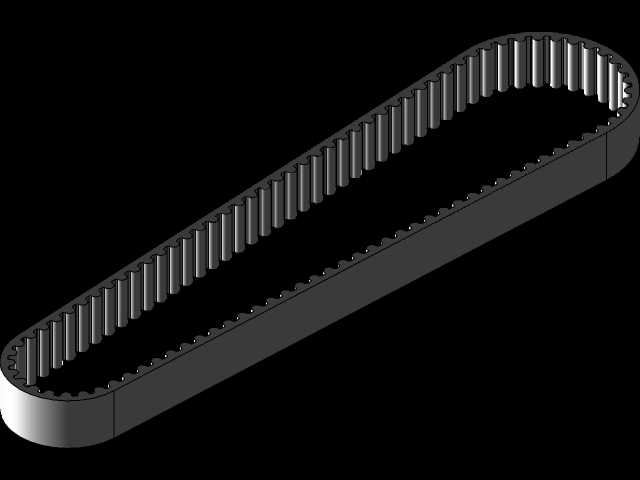

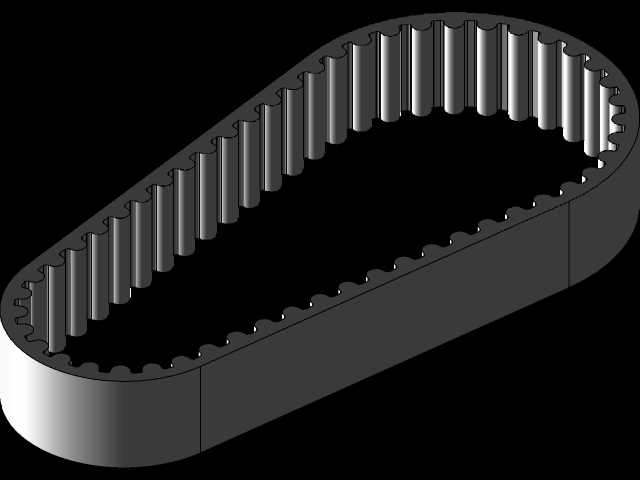

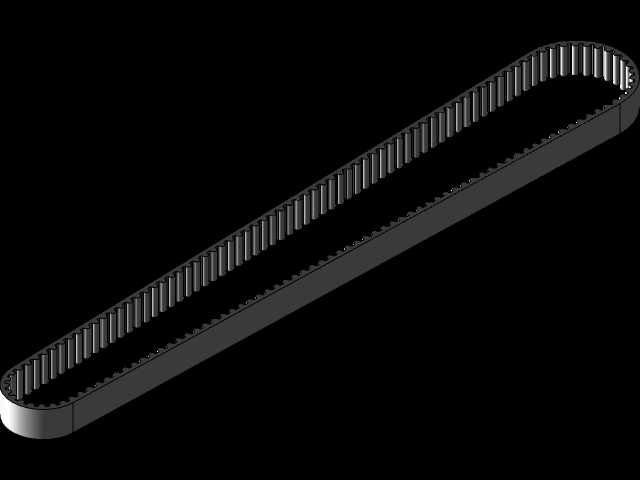

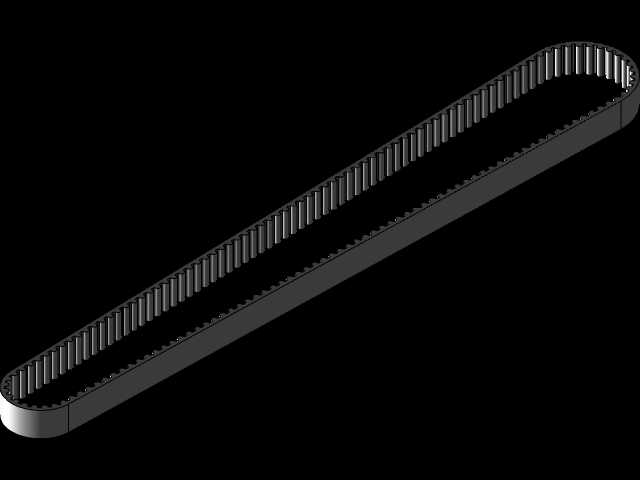

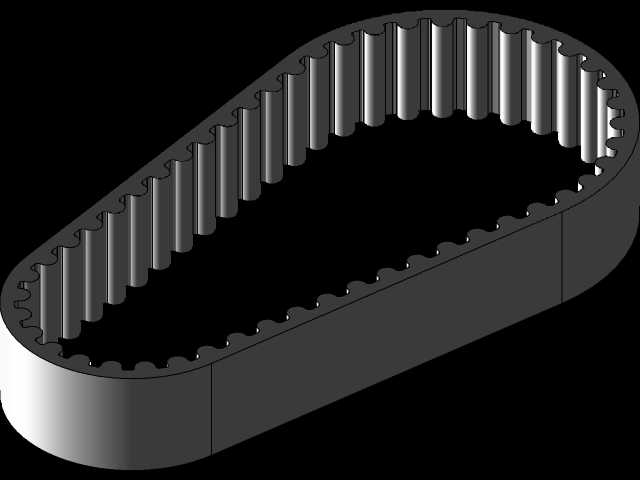

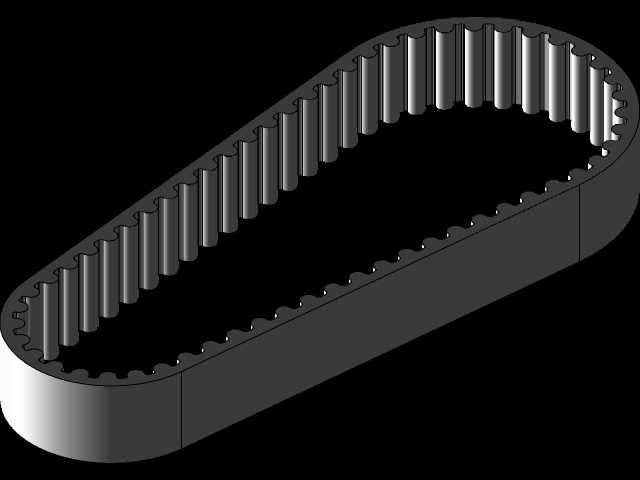

　　这套同步带模型覆盖了常用的闭环长度规格，建模时完全遵循HTD3M的齿形标准：节距3mm，齿顶圆弧、齿根圆弧、齿形角都和实际工业产品的参数完全匹配，带体的截面分层也做了还原——外层是耐磨的氯丁橡胶基体，中间是抗拉的玻璃纤维线绳层，齿面覆盖有耐磨尼龙布层，这些结构细节在做装配干涉检查、传动运动仿真的时候能完全还原真实带体的弯曲特性，不会出现模型和实物尺寸偏差导致的仿真穿模问题。设计时特意做了参数化的配置表，使用者可以直接在建模软件里修改带轮的中心距、带轮直径参数，模型会自动调整闭环带的总长度，不需要重新绘制齿形轨迹，对于做方案选型阶段的结构工程师来说，能快速调整传动布局，不用反复计算带长、重新建模，大幅缩短方案迭代的时间。

　　从安装边界来看，3M节距的同步带适配的带轮最小节径可以做到9mm左右，对应的带体弯曲半径很小，适合布置在空间紧凑的小型传动舱内，带体宽度覆盖6mm、9mm、15mm等常用规格，不同宽度对应的额定扭矩传递能力有明确的对应关系，建模时把不同宽度的带体都做了配置切换，不需要单独拉伸修改特征。实际装配时，这类同步带的张紧量不需要太大，一般中心距的调整量控制在带长的2%以内就能保证足够的啮合包角，不会出现跳齿问题，模型里也还原了带体自然弯曲的形态，不是生硬的直线拼接，做运动仿真时能模拟出带体运转时的微幅振动特性，和真实传动的动态表现一致。

　　很多工程师在做小型传动机构设计时，容易忽略同步带的齿形匹配问题，错用梯形齿的带轮配圆弧齿的同步带，会导致啮合间隙过大、传动噪音大、齿部磨损快的问题，这套模型的齿形完全遵循HTD3M的圆弧齿标准，和对应规格的带轮装配时能做到齿侧完全贴合，没有多余的间隙，在做整机的装配校验时，可以直接用来检查带轮安装位置是否正确、张紧机构的行程是否足够、带体运转时会不会和周边的钣金护罩、线束、其他传动部件产生干涉。另外，带体的复合材料特性也在模型里做了区分，不同结构层的外观质感做了差异化处理，做渲染输出方案汇报图的时候，不需要额外重新赋予材质，就能清晰展示带体的结构组成，方便和加工、装配环节的同事做技术交底。

　　在机床加工类设备的辅助传动单元里，这类同步带常用来连接主轴和编码器，因为传动比恒定，不会因为打滑导致编码器计数偏差，直接影响主轴的转速反馈精度，进而影响螺纹加工、进给同步的加工精度；在小型自动化输送线上，3M同步带用来带动轻型输送带的驱动辊，运转噪音远低于链条传动，不需要定期加注润滑油，维护成本更低；在桌面级的数控设备、3D打印机里，这类同步带是X/Y轴运动的核心传动部件，配合对应的张紧结构，能实现0.1mm级别的定位精度，满足小型设备的运动精度要求。建模时没有做简化处理，每一个齿的轮廓都完全按照标准齿形生成，不管是用来做工程出图的参考，还是做运动仿真、渲染展示，都能满足使用要求，不会出现简化模型导致的尺寸偏差问题。
