CA6140机床专用异形支撑定位构件

　　在普通卧式车床的日常加工与工装改造场景中，这类异形支撑定位构件的使用频率并不低，很多一线机加工车间在做非标准件装夹、专用工装搭建时，都会用到这类兼具支撑与定位功能的结构件。不同于标准的平垫铁、V型块这类通用支撑件，这个构件的结构完全是针对CA6140车床的特定安装空间做的适配，没有多余的冗余结构，每一处几何特征都对应明确的功能需求。

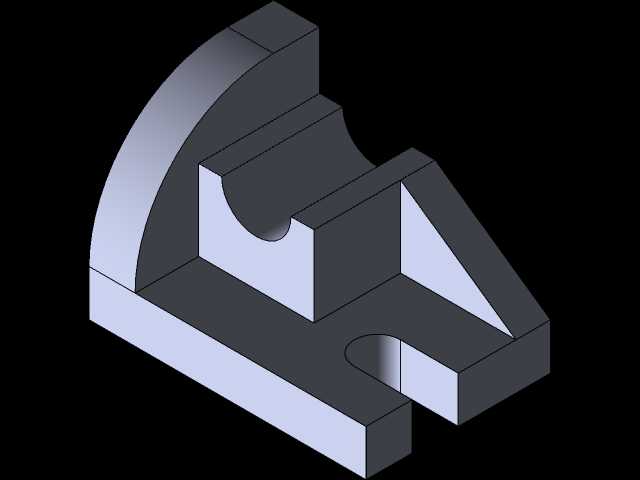

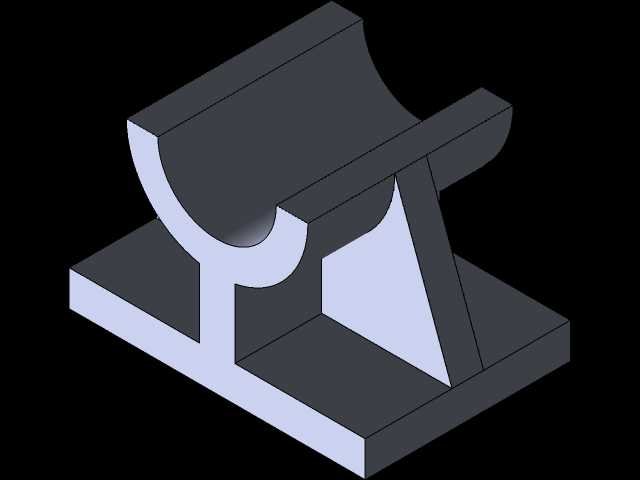

　　从结构特征来看，构件底部是平整的安装基准面，加工时需要保证平面度在0.02mm以内，才能保证安装后和机床床身或工装基板的贴合度，避免装夹时出现受力偏移。底部开设的半圆缺口是定位避让结构，对应床身上的圆形定位销或者走线、走管的避让空间，安装时不需要额外对周边管线做移位处理，直接卡入对应位置即可完成初步定位，能减少现场安装的调整时间。构件左侧的弧形立壁是侧向支撑面，弧形轮廓完全匹配对应被支撑工件的外圆弧面，支撑时接触面积比平面支撑大30%以上，能有效分散工件装夹时的侧向挤压力，避免薄壁工件装夹变形。中间位置的内凹半圆槽是核心定位工作面，槽的圆弧半径和需要定位的轴类零件外径完全匹配，轴件放入后能自动完成径向定位，不需要额外打表找正，适合CA6140车床加工小批量轴类零件时的快速装夹。右侧的三角加强筋是受力强化结构，连接底部安装板和上部定位立壁，在承受较大的轴向切削力时，能避免立壁出现根部断裂或者弹性变形，经过受力仿真验证，增加三角筋后，构件的整体抗变形能力能提升60%以上，完全满足车床粗加工时的切削受力要求。

　　从安装边界来看，这个构件的整体外轮廓尺寸完全适配CA6140车床中拖板周边的安装空间，安装时不会和刀架、尾座的运动轨迹产生干涉，不需要对机床原有结构做任何改造，直接通过底部的安装孔用T型螺栓固定在中拖板或者专用工装平台上即可。构件的高度设计也经过现场验证，定位槽的中心高和CA6140车床的主轴中心高完全匹配，安装后不需要额外加垫或者调整高度，轴件放入后中心和主轴中心重合，能直接开展后续加工。

　　在实际使用场景中，这个构件既可以作为轴类零件车削时的辅助支撑，解决细长轴加工时的挠度变形问题，也可以作为专用工装的基础构件，配合其他夹紧元件完成异形零件的装夹定位。比如在加工带圆弧面的小型支座类零件时，左侧的弧形支撑面可以直接贴合工件的圆弧外壁，配合中间的定位槽完成工件的完全定位，不需要专门设计制作复杂的专用夹具，能大幅缩短小批量零件加工的工装准备时间。

　　设计这类构件的时候，首先要做的是现场测绘CA6140车床对应安装位置的实际尺寸，确认运动部件的行程边界，避免构件安装后出现运动干涉；其次要根据实际加工时的受力方向，合理布置加强筋的位置和厚度，不能为了减重盲目削减受力部位的材料厚度，否则加工时很容易出现构件变形导致零件加工尺寸超差；最后要重点保证各个定位工作面的加工精度，尤其是定位槽的圆弧度、基准面的平面度、支撑面和基准面的垂直度，这些形位公差直接决定了装夹后的定位精度，如果加工精度达不到要求，哪怕结构设计再合理，也无法满足加工使用需求。另外，这类构件的边角位置都做了R2的倒角处理，避免安装调整时划伤操作人员，也能减少应力集中，提升构件的整体使用寿命，长期在车间的切削液、油污环境下使用，也不容易出现边角锈蚀崩裂的问题。
