CA6140车床配套中心划线工装结构

　　在普通车床的日常机加工工序里，轴类、盘类零件的端面中心定位、同轴度找正、十字线标记工序，一直是影响后续装夹精度与加工基准一致性的关键环节，这款配套CA6140车床使用的中心划线结构，正是针对车床加工场景下的划线找正需求设计的专用辅具，可直接安装在车床刀架工位，替代传统手工划线的低效操作，大幅提升小批量零件加工前的基准划线效率。

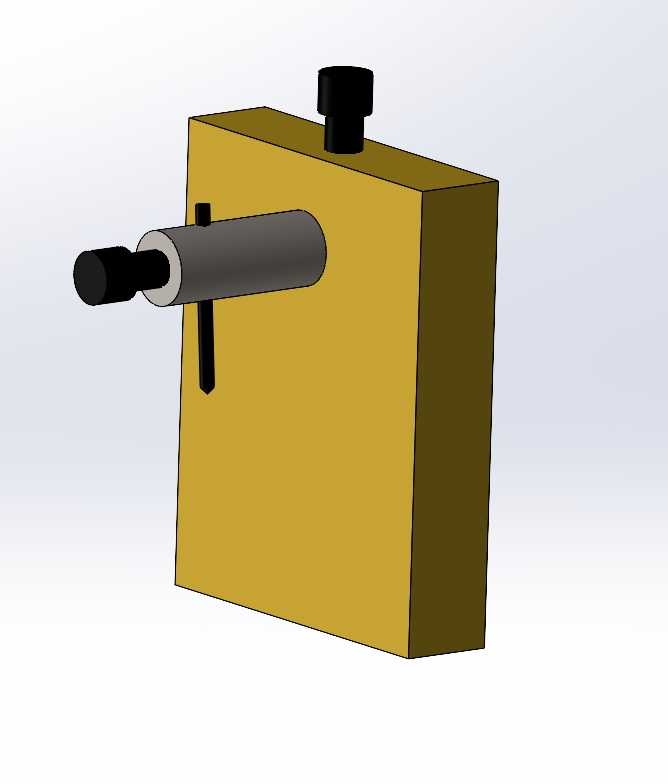

　　从实际使用场景来看，该工装主要适配CA6140这类卧式普通车床的加工工位，安装时可通过刀架的标准装夹槽完成固定，无需对车床原有结构做任何改装，安装边界完全匹配CA6140车床方刀架的常规装夹尺寸，主体方块结构的侧边与刀架定位面贴合后，通过顶部的锁紧旋钮即可完成工装的紧固，装夹后划线杆的轴线与车床主轴轴线保持同轴，可随刀架完成纵向、横向的进给移动，适配不同直径、不同长度的待加工零件划线需求。

　　功能层面，该工装的核心作用是在装夹于车床卡盘上的坯料端面、外圆面划出精准的中心十字线、同轴圆周线，为后续的钻孔、车削、铣削工序提供明确的加工基准，相比传统采用高度尺配合V型块的手工划线方式，依托车床本身的主轴回转精度与导轨进给精度，划线的同轴度误差可控制在0.02mm以内，完全满足普通机加工的基准精度要求，尤其适合刀具制作过程中刀坯的中心定位划线、小型轴类零件的键槽位置标记、盘类零件的等分线划线等场景，划线杆的伸出长度可根据待加工零件的装夹伸出长度灵活调整，前端的划线触头可更换为硬质合金头，适配钢、铸铁、有色金属等不同材质坯料的划线作业，避免触头过快磨损影响划线精度。

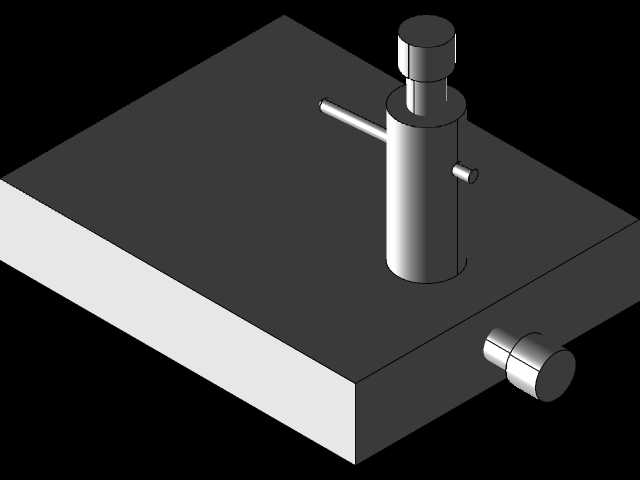

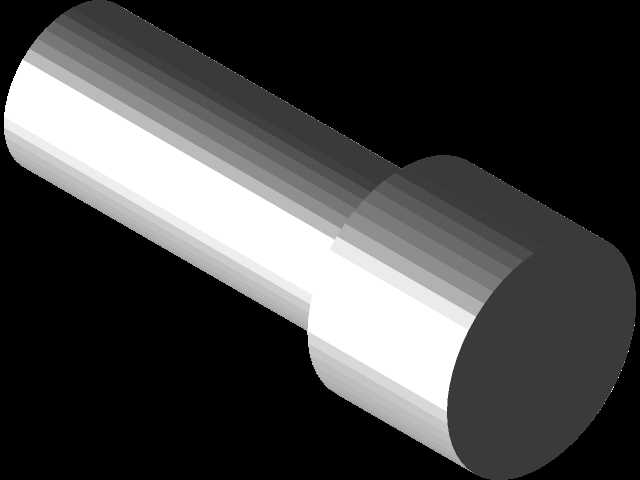

　　设计思路上，该工装采用了分体式模块化结构，主体方块采用45号钢调质处理，保证装夹后的结构刚性，避免进给划线过程中出现结构形变导致划线偏移；横向伸出的划线杆与主体方块之间采用精密间隙配合，配合间隙控制在0.01mm以内，既保证划线杆可顺畅滑动调整伸出长度，又不会出现径向晃动影响划线精度；顶部的锁紧旋钮采用细牙螺纹结构，锁紧时可对划线杆形成均匀的压紧力，不会压伤划线杆表面，同时保证划线过程中杆体不会出现窜动；划线杆前端的触头采用可替换结构，磨损后仅需更换触头即可恢复工装精度，降低长期使用的维护成本。

　　尺寸设计上，主体方块的长宽高尺寸完全匹配CA6140车床方刀架的装夹空间，装夹后不会与卡盘、尾座等车床部件发生运动干涉，划线杆的有效伸出长度覆盖CA6140车床常用的加工件装夹长度范围，可满足直径10mm到400mm之间的盘类、轴类零件的划线需求，工装整体重量控制在合理范围内，不会增加刀架的额外负载，不影响车床正常进给的运动精度。在实际操作中，操作人员只需将待划线坯料装夹在卡盘上找正后，将该工装装夹在刀架上，调整划线杆的伸出长度使触头接触坯料表面，通过车床主轴的回转配合刀架的纵向进给，即可快速划出端面中心圆线，再通过刀架的横向进给配合主轴的分度，即可划出十字中心线，整个划线过程无需拆卸工件，可直接在车床上完成划线后进入后续加工工序，减少了工件二次装夹带来的定位误差，同时将单件划线时间从传统手工划线的十余分钟缩短至两分钟以内，尤其适合小型机加工车间、刀具制作工坊的小批量生产场景，也可用于车床教学过程中的基准划线实操演示，帮助学员理解加工基准与车床主轴同轴度的对应关系。

　　结构细节上，主体方块的装夹面经过精磨处理，平面度误差不超过0.005mm，保证与刀架定位面的完全贴合，避免装夹倾斜导致划线基准偏移；划线杆的表面经过淬火处理，硬度达到HRC45-50，具备良好的耐磨性，长期滑动调整也不会出现明显的磨损间隙；顶部锁紧旋钮的滚花设计方便操作人员徒手完成锁紧与松开操作，无需借助额外扳手，提升操作便捷性；整体结构无复杂的传动部件，日常维护仅需定期在划线杆与主体的配合面涂抹少量润滑油即可，故障率极低，可长期在车间的多粉尘、多切削液的工况下稳定使用。
