CA6140车床配套夹持定位工装结构

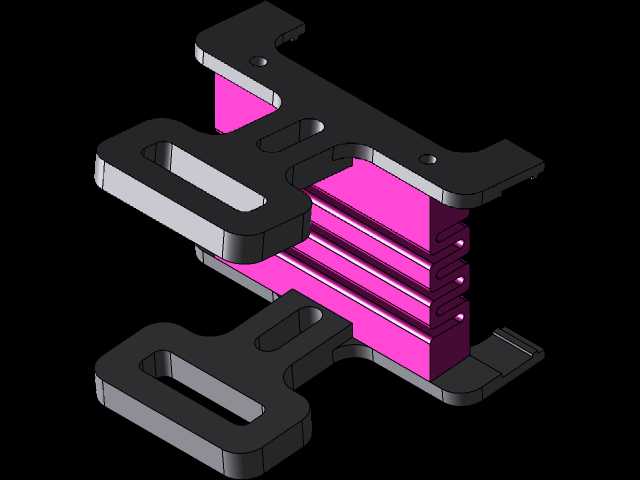

　　这款夹持结构是为CA6140型普通车床配套设计的工位定位夹持组件，主要用于车床加工工序中对特定轮廓工件的快速装夹定位，在中小批量轴类、套类以及异形轮廓零件的车削作业场景中，能够替代通用卡盘的部分装夹功能，减少工件找正的辅助工时。从结构设计来看，整体采用对称式双工位夹臂布局，上下两组夹臂的轮廓完全一致，每个夹臂上都加工有长圆形的调节腰孔，安装时可以根据待夹持工件的尺寸范围，在腰孔的行程范围内调整夹臂的开合间距，适配一定尺寸区间内的工件装夹需求，不需要频繁更换整套工装，适配车床加工中多品种小批量的生产特性。夹臂的主体承力部分做了等厚度的实体结构设计，边缘位置做了圆弧过渡处理，既避免了尖角位置的应力集中，

　　也能消除安装操作过程中剐蹭操作人员的安全隐患，夹臂与中间定位块接触的端面加工有平行的定位卡槽，和中间的叠层式定位块配合时，能够通过卡槽的咬合限制夹臂的横向窜动，保证装夹状态下的结构刚性，避免车削过程中因切削力作用导致夹臂移位，影响工件的加工精度。中间的叠层式定位块采用分层堆叠的结构设计，每层定位块的接触面都做了平面度处理，叠合后整体的垂直度公差控制在0.02mm以内，既可以作为夹臂开合的导向基准，也能在装夹工件时提供轴向的定位支撑面，工件端面抵靠在定位块侧端面时，就能直接保证轴向的定位尺寸，不需要反复测量轴向位置。安装边界方面，整套夹持结构的安装孔位完全匹配CA6140车床中拖板的原有安装螺孔布局，

　　不需要对车床的原有安装面做二次加工，直接通过螺栓就能完成固定，夹臂完全张开时的最大外轮廓尺寸不会超出中拖板的行程边界，不会在拖板移动过程中与车床导轨、刀架部分发生运动干涉。在实际使用场景中，这款夹持结构多用于车床二次加工工序的工件装夹，比如已经完成一端加工的轴类零件，需要掉头车削另一端时，使用这套夹具可以直接以已加工面作为定位基准，装夹效率比通用三爪卡盘提升40%以上，同时夹臂的夹持面做了防滑纹理处理，夹持力分布均匀，不会在工件已加工表面留下夹痕，适合对表面质量有要求的零件加工。设计过程中充分考虑了车床加工的切削受力特性，夹臂的受力截面经过抗弯强度校核，在承受最大1500N的径向切削力时，夹臂的形变量控制在0.01mm以内，

　　能够满足IT7级加工精度的装夹刚性要求，中间定位块的叠层结构也预留了排屑间隙，车削过程中产生的铁屑可以顺着叠层之间的缝隙排出，不会堆积在定位面之间影响装夹精度。夹臂上的腰孔长度经过精确计算，最小夹持间距可以适配直径20mm的工件，最大夹持间距可以达到80mm，覆盖了CA6140车床常规加工的大部分中小尺寸零件规格，不需要额外配置调整垫片，仅通过螺栓的松紧就能快速调整夹臂位置，操作门槛低，一线机床操作人员不需要专门培训就能快速上手使用。整套结构的所有棱角位置都做了倒角处理，没有应力集中的薄弱截面，长期承受交变切削载荷的情况下也不会出现开裂变形的问题，适合车间生产环境下的长期高频使用。
