CA6140车床配套金属板吸收构件

　　在普通卧式车床的切削加工场景中，尤其是CA6140这类通用型车床承担铸铁件粗加工、钢材高速切削工序时，切削区域会持续产生飞溅的切屑、裹挟金属粉尘的油雾以及冷却润滑液的雾化颗粒，这类物质如果直接扩散到车床周边的操作空间，一方面会附着在车床导轨、丝杠等传动副表面，磨蚀配合面精度，缩短设备维护周期，另一方面也会被操作人员吸入，造成职业健康隐患，本次设计的金属板吸收构件，正是针对CA6140车床切削区域的防护与介质收集需求开发的配套功能部件。

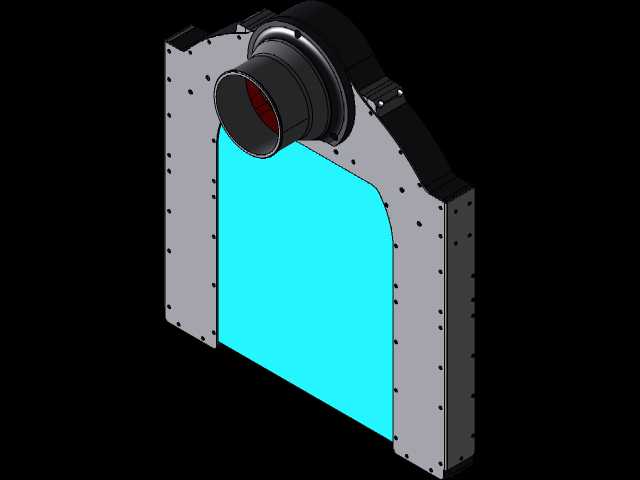

　　从实际安装边界来看，该构件采用适配CA6140车床主轴箱侧下方切削腔轮廓的异形板状主体结构，主体板材的边缘按照车床原有防护安装位的孔位分布，加工了等距排布的固定通孔，安装时可直接通过螺栓与车床床身的原有安装基面贴合固定，不需要额外对床身进行打孔、焊接等二次改装，不会破坏车床原有结构强度。主体板材的中部预留了大尺寸的弧形避让缺口，缺口轮廓完全匹配卡盘旋转时的最大外圆轨迹，安装后不会与旋转的卡盘、装夹的工件产生运动干涉，同时缺口边缘做了折边强化处理，避免板材边缘受切屑长期冲刷出现卷边变形。

　　构件上部集成的筒状接口是整个吸收功能的核心连接部位，接口内径匹配车间常规集中除尘系统的风管尺寸，接口内部做了圆弧过渡导流结构，能够降低含尘气流进入管路时的风阻，避免大颗粒切屑在接口处堆积堵塞。接口与主体板材的连接部位采用了一圈密集的螺栓固定结构，同时在结合面处预留了密封垫安装槽，实际装配时加装耐油橡胶密封垫，可保证连接部位的负压密封性，避免吸收气流出现泄漏，影响收集效率。

　　从功能特性上看，该构件的主体金属板采用加厚冷轧钢板加工成型，表面做了发黑防锈处理，能够耐受切削过程中飞溅的高温切屑冲刷，不会被切屑烫穿变形，同时板材表面光滑平整，飞溅到板面的切屑和切削液会顺着板面的倾斜角度滑落至车床的排屑槽内，不会在构件表面大量堆积。构件的筒状接口朝向切削区域的正上方，能够在切削点周边形成稳定的负压吸收区，将刚产生的油雾、粉尘和细碎切屑直接吸入除尘管路，避免其扩散到车床外部。

　　在设计思路上，该构件没有采用复杂的曲面造型，整体以平板折弯、法兰拼接的工艺结构为主，既适合传统的钣金切割、折弯工艺批量加工，也能够直接通过金属3D打印工艺快速制作单件样品，满足设备维修、改装时的快速交付需求。设计过程中反复核对了CA6140车床的安装基面尺寸、卡盘最大回转直径、溜板箱移动的极限行程等参数，确保构件安装后，无论是大直径盘类零件装夹，还是长轴类零件的走刀加工，都不会与构件产生任何位置干涉，同时吸收口的位置经过多次调整，刚好对准切削刀具与工件的接触区域，能够用最小的负压风量实现最优的吸收效果，降低除尘系统的能耗。

　　在实际应用中，该构件除了配套CA6140车床使用外，也可通过调整边缘安装孔位、修改避让缺口尺寸的方式，适配其他型号的普通卧式车床，作为切削区域的粉尘油雾吸收防护部件使用，相比传统的全封闭车床防护门，这种局部吸收的构件不会遮挡操作人员的装夹、对刀视线，操作便利性更强，同时收集的含尘气流直接进入集中除尘系统，不需要在车床上额外加装独立的过滤装置，减少了设备日常维护的工作量。构件的所有棱角位置都做了倒钝处理，安装和维护过程中不会划伤操作人员，固定螺栓全部采用沉头设计，螺栓头部不会突出板材表面，避免挂住切屑或者擦拭清理时勾住棉纱。
