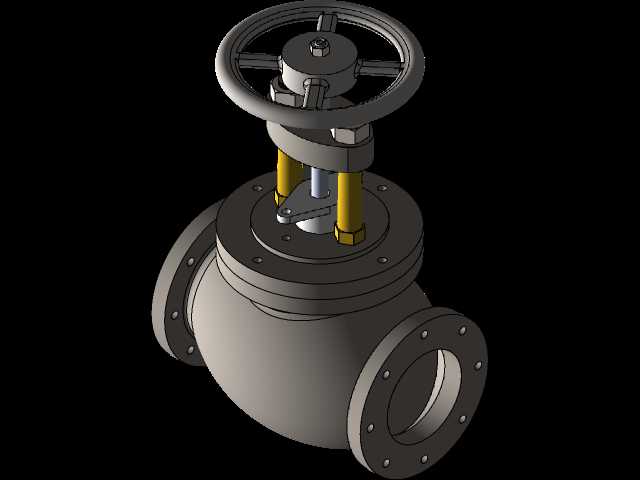

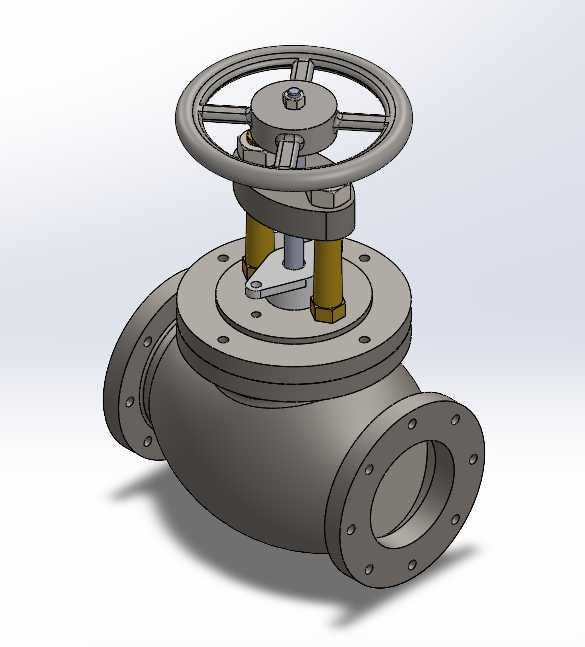

在工业锅炉供汽管路系统中,蒸汽截止阀是承担蒸汽流量调节、管路通断控制的核心承压部件,这款公称通径220mm的法兰式蒸汽截止阀,适配中低压饱和蒸汽、过热蒸汽输送工况,常见于工业生产车间集中供汽管网、锅炉主蒸汽出口、换热设备蒸汽入口等位置,区别于普通水系统截断阀,蒸汽工况下的阀门需要耐受持续高温冲刷、冷凝水冲击以及长期启闭带来的密封面磨损,因此结构设计上需要兼顾操作可靠性与密封耐久性。

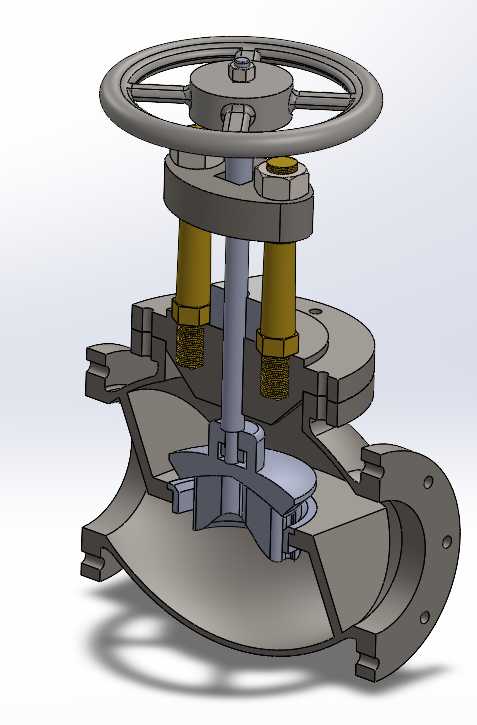

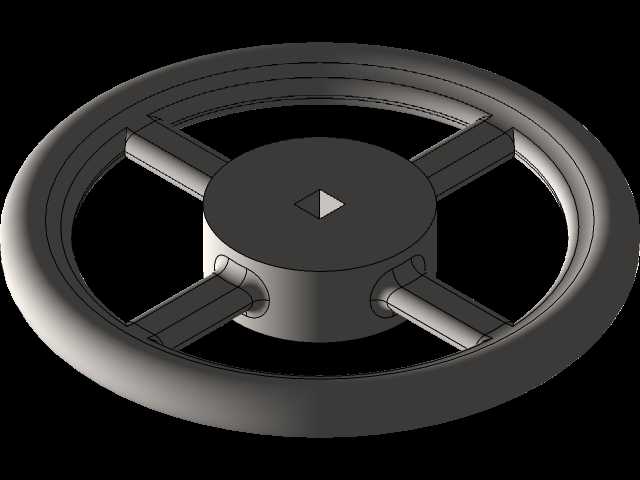

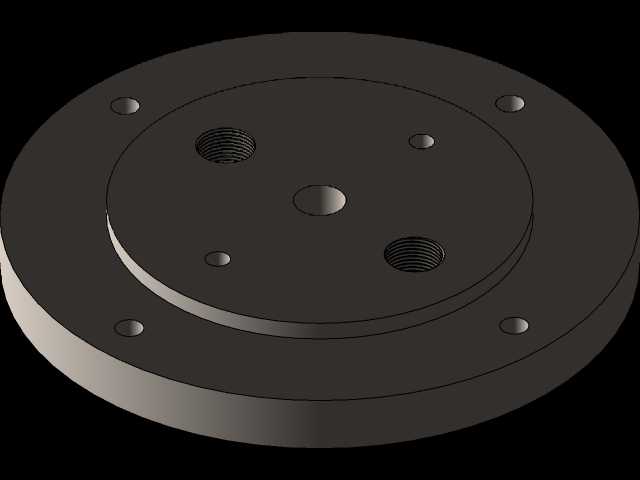

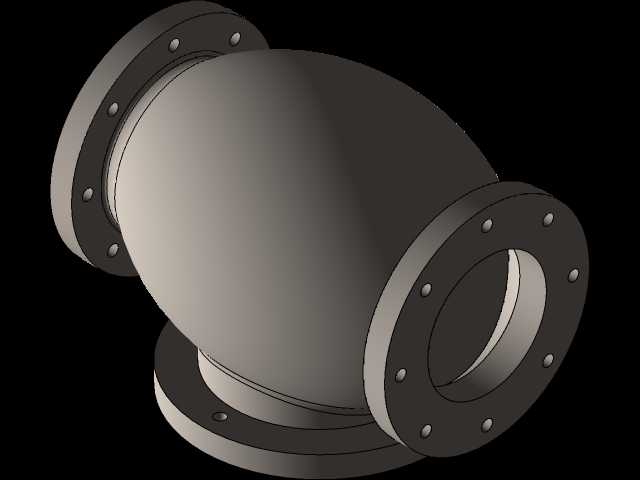

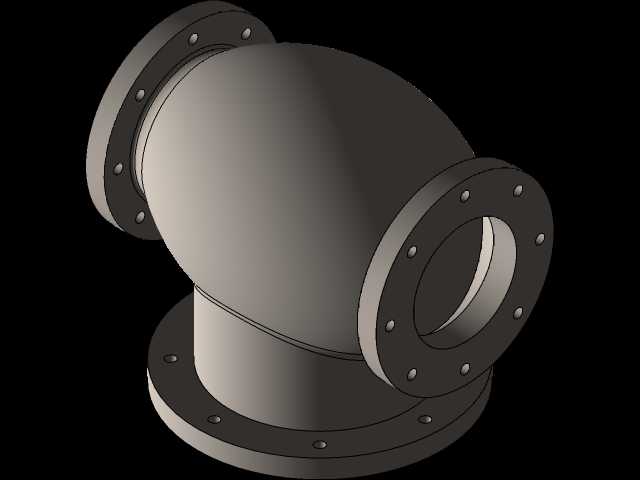

从结构组成来看,该阀门采用直通式铸造阀体,两端为凸面带颈法兰结构,法兰端面均匀分布螺栓通孔,安装时可通过匹配的密封垫片与管路法兰实现刚性连接,法兰连接形式的优势在于现场拆装维护便捷,密封承压能力稳定,适合DN200以上大口径蒸汽管路的安装需求,阀体内部流道采用平滑过渡设计,减少蒸汽流动过程中的压损,同时避免流道死角残留冷凝水造成的水锤冲击。阀瓣采用平面密封结构,配合阀杆的升降行程实现开度调节,阀杆与阀体之间采用双重填料密封结构,上部设置填料压盖,可通过紧固压盖螺栓补偿填料磨损带来的密封间隙,防止高压蒸汽从阀杆位置泄漏,阀杆上部连接手轮驱动机构,手轮采用轮辐式结构,操作时受力均匀,可通过较小的操作力矩实现阀瓣的升降控制,手轮与阀杆之间设置梯形螺纹传动副,具备自锁特性,可在任意开度位置保持稳定,不会受管路内蒸汽压力推动出现自行启闭的问题。
建模过程中,所有零件均按照实际加工装配尺寸构建,阀体部分的铸造圆角、法兰螺栓孔位置度、密封面加工余量均符合通用阀门设计规范,装配层级清晰区分了阀体、阀瓣、阀杆、填料压盖、支架、手轮、紧固件等独立组件,可直接用于生成工程加工图纸,也可用于管路系统的装配干涉校验。在实际选型应用中,该规格截止阀适配的管路蒸汽压力不超过1.6MPa,工作温度上限适配常规饱和蒸汽工况,安装时需注意介质流向与阀体标识方向一致,确保蒸汽从阀瓣下方进入阀腔,降低启闭操作力矩,同时减少密封面的长期冲刷磨损。

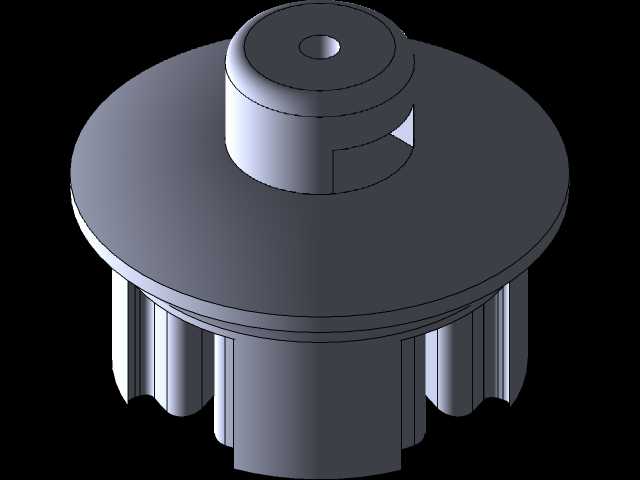

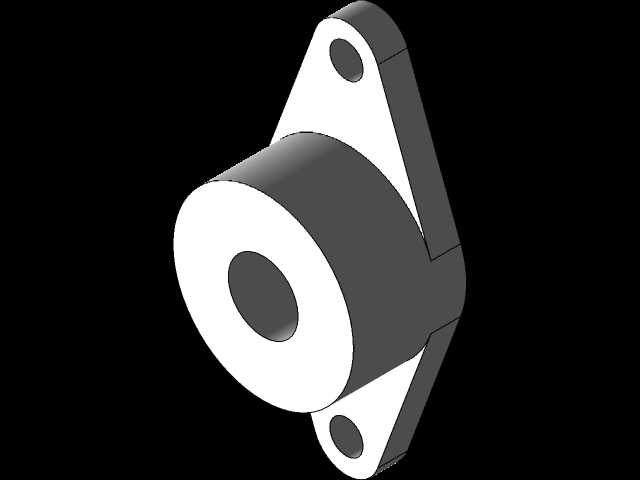

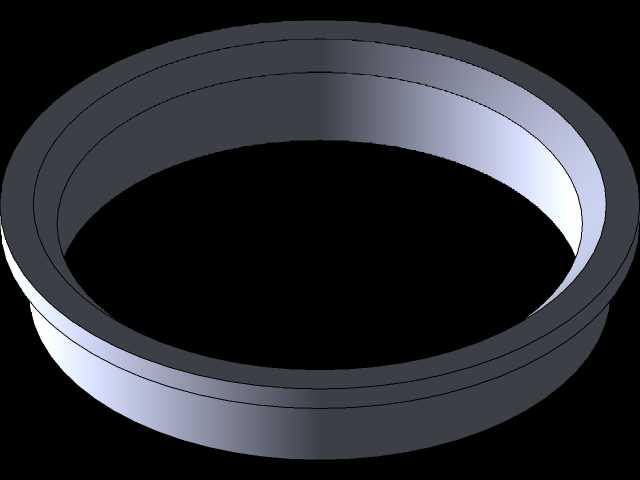

从设计细节来看,阀瓣与阀杆采用活动连接结构,启闭过程中阀瓣可微量调整角度,确保与阀座密封面完全贴合,避免因加工装配误差导致的密封泄漏,支架部分采用立柱式结构连接阀体与手轮安装位,预留足够的填料维护操作空间,无需整体拆解阀门即可完成填料更换作业,降低现场运维的工作量。手轮下方设置开度指示结构,可直观判断阀门的当前启闭位置,方便操作人员根据生产需求调整蒸汽供给流量,避免凭操作手感判断开度带来的流量控制误差。
针对蒸汽管路常见的水锤问题,阀体下部的流道设计预留了冷凝水缓冲空间,可在一定程度上缓解启闭过程中冷凝水对阀瓣的冲击,同时在实际管路配套中,可在阀门前端安装疏水阀组,及时排出管路内的冷凝水,进一步延长阀门的使用寿命。建模时对所有配合面的公差配合进行了模拟校验,阀杆与填料函的间隙配合、阀瓣与阀座的密封面贴合度、法兰螺栓的装配空间均符合实际装配要求,不存在干涉问题,可直接用于虚拟装配培训、管路系统仿真分析等场景,也可作为同类型阀门改型设计的基础模型,通过调整通径、压力等级参数快速衍生出不同规格的同系列截止阀模型。
