直角通路简易截止式流体控制阀结构

项目分类:阀门 发布时间:2023-11-23 ID:717762
  • 直角通路简易截止式流体控制阀结构
  • 直角通路简易截止式流体控制阀结构
  • 直角通路简易截止式流体控制阀结构

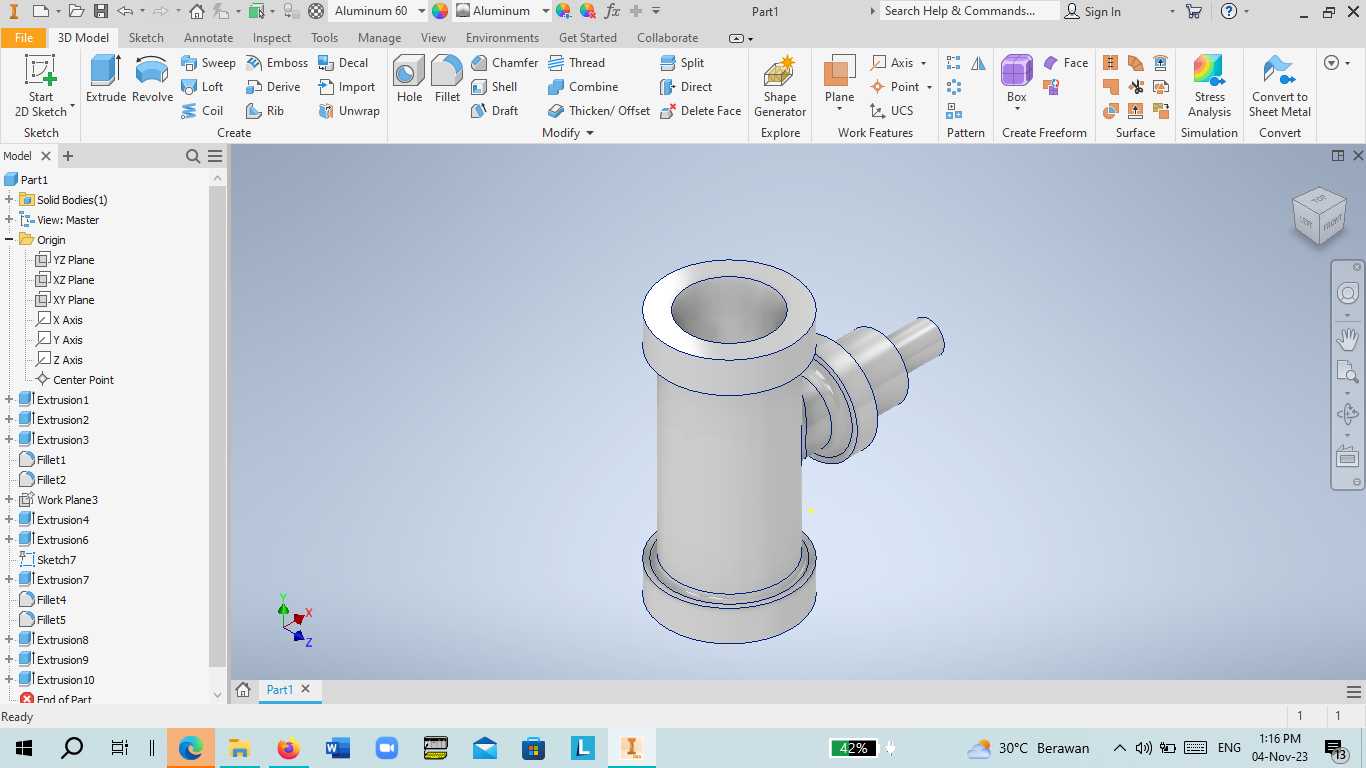

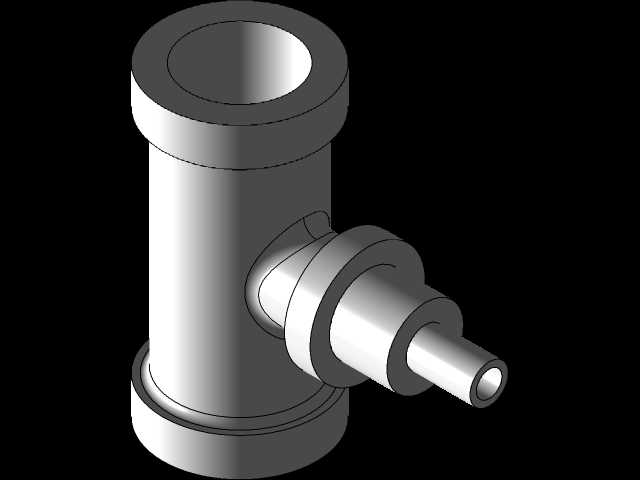

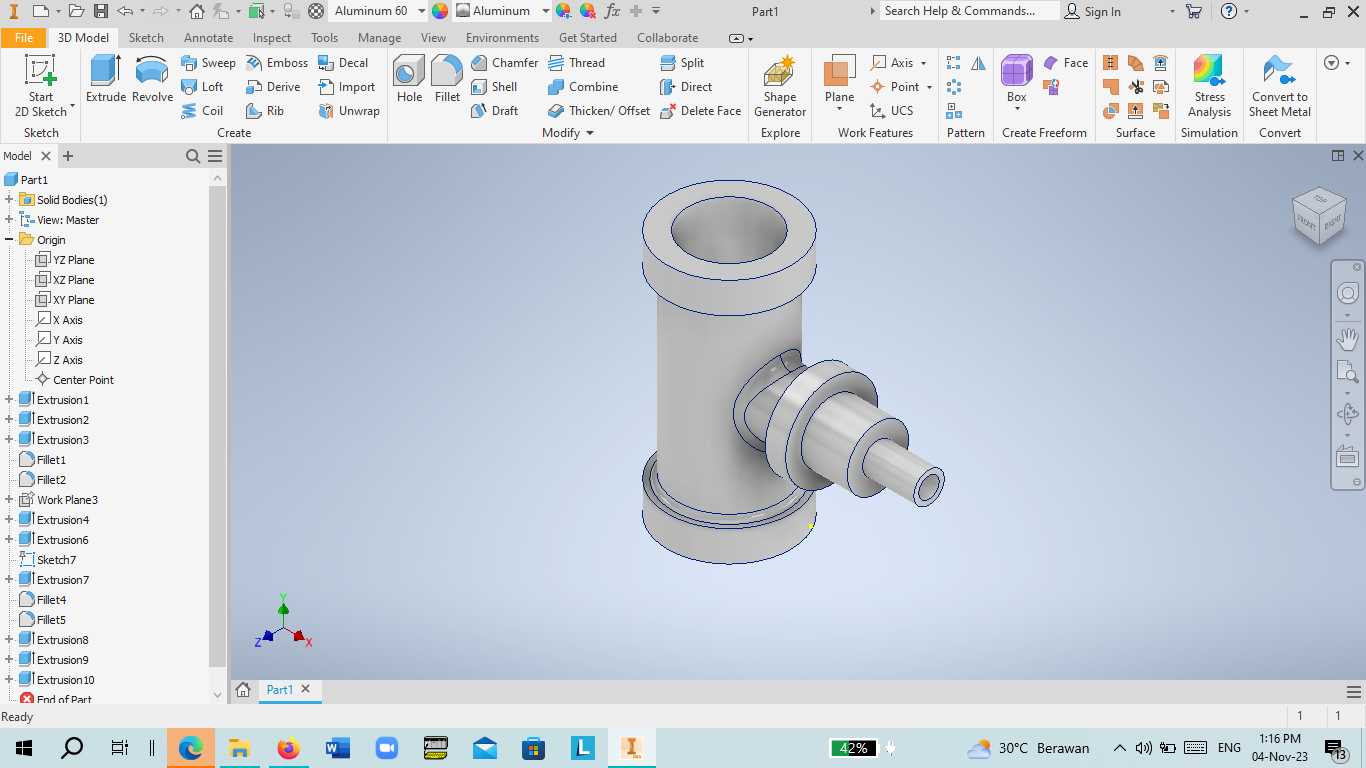

  这款直角式流体控制阀,主要应用在中小通径的低压流体输送管路中,常见于小型液压试验台、实验室气路分配、机床冷却支路、家用净水系统这类对通断控制精度要求不高、但需要紧凑安装空间的场景。和常规直通阀不同,它的进出通路呈90度垂直布局,能直接适配管路直角转向的位置,不用额外加装弯头转接,能减少管路接头数量,降低流体泄漏的潜在风险点。从结构上看,竖直方向的通腔是主流体通道,上下两端都做了带凸缘的连接结构,凸缘上预留了密封槽安装位,不管是和硬管法兰对接,还是和软管快插接头配合,都能保证端面密封的压紧力均匀,不会出现偏压导致的密封失效。侧置的阶梯轴式阀芯组件,是整个阀的控制核心,阀芯采用阶梯变径设计,靠近通腔的一端做了密封锥面,

  和阀体内腔的密封座配合时,能通过锥面的线性密封实现通路截断,相比平面密封,锥面密封对加工精度的容错率更高,哪怕有微小的同轴度偏差,也能在压紧力作用下实现可靠密封。阀芯的中段做了导向轴径,和阀体上的导向孔采用间隙配合,配合间隙控制在0.02-0.04mm之间,既保证阀芯动作时不会出现卡滞,又能避免流体从导向间隙大量泄漏,导向段的长度是轴径的1.5倍,能有效抵消阀芯动作时的径向偏载,延长密封件的使用寿命。阀芯最外端是驱动连接位,可以适配手动旋钮、小型气动执行器或者电磁驱动头,不用改动阀体主体结构就能切换不同的驱动方式,适配不同的自动化控制需求。设计这款阀的时候,首先考虑的是安装空间的约束,很多小型设备的管路布局空间非常有限,

  直角布局能让阀直接贴靠在设备壁板或者安装支架上,不需要预留额外的管路转弯空间,整体安装占用的投影面积比同通径的直通阀加弯头的组合小30%左右。其次是加工工艺性,整个阀体采用回转体结构为主,侧置的阀芯安装孔和主通腔垂直相交,所有加工面都可以通过车床、钻床、铣床完成,不需要复杂的专用工装,适合小批量加工生产,能有效控制制造成本。从安装边界来看,主通腔的上下连接端面平行度控制在0.02mm以内,侧置阀芯的轴线和主通腔轴线的垂直度公差不超过0.03mm,安装时只要保证对接管路的端面和阀的连接端面贴合,阀芯驱动部件的安装面和侧轴端面垂直,就不会出现装配应力导致的阀芯卡滞问题。流体通路的内壁做了圆角过渡处理,在直角转弯的位置没有尖锐的直角棱边,

  能减少流体流经时的局部阻力损失,降低湍流产生的概率,对于输送含有微小固体颗粒的流体时,也能减少颗粒在转角位置的沉积,避免长期使用后出现通路堵塞的问题。密封件的安装槽都设计成标准的矩形槽尺寸,可以直接采购标准规格的O型圈进行装配,后期维护更换密封件的时候不需要定制非标密封件,降低维护成本。阀芯的行程设计得比较短,只需要移动3-5mm就能实现完全通断,手动操作时的转动角度或者直线驱动的行程都很小,操作起来比较省力,搭配气动执行器的时候也不需要大行程的驱动部件,能进一步压缩整体的安装尺寸。在实际选型应用的时候,要注意这款阀的适用压力范围,因为采用的是锥面密封配合间隙导向,适合1.6MPa以下的低压流体工况,不适合高压差的管路场景,否则容易出现密封面冲蚀或者阀芯被高压流体推动出现误动作的问题。另外在安装的时候,要注意流体的流向,建议从竖直通腔的下端进、上端出,侧置阀芯关闭时,流体压力会作用在阀芯密封锥面的背面,辅助压紧密封面,提升密封效果,如果反向安装的话,流体压力会有把阀芯推开的趋势,长期使用可能出现渗漏的问题。整个结构没有复杂的异形曲面,三维建模的时候可以通过回转、拉伸、切除这些基础特征完成,建模过程中要重点控制两个垂直相交孔的相贯线位置,以及密封锥面的角度公差,锥面角度一般设计成45度,既能保证密封比压足够,又不会因为锥度过小导致阀芯自锁,操作时需要过大的操作力。
