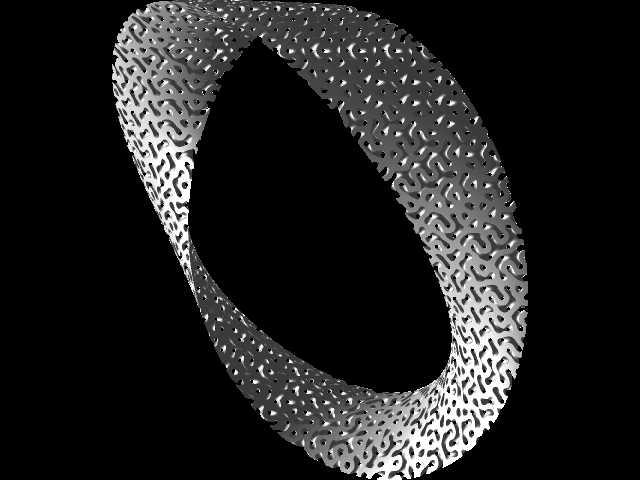

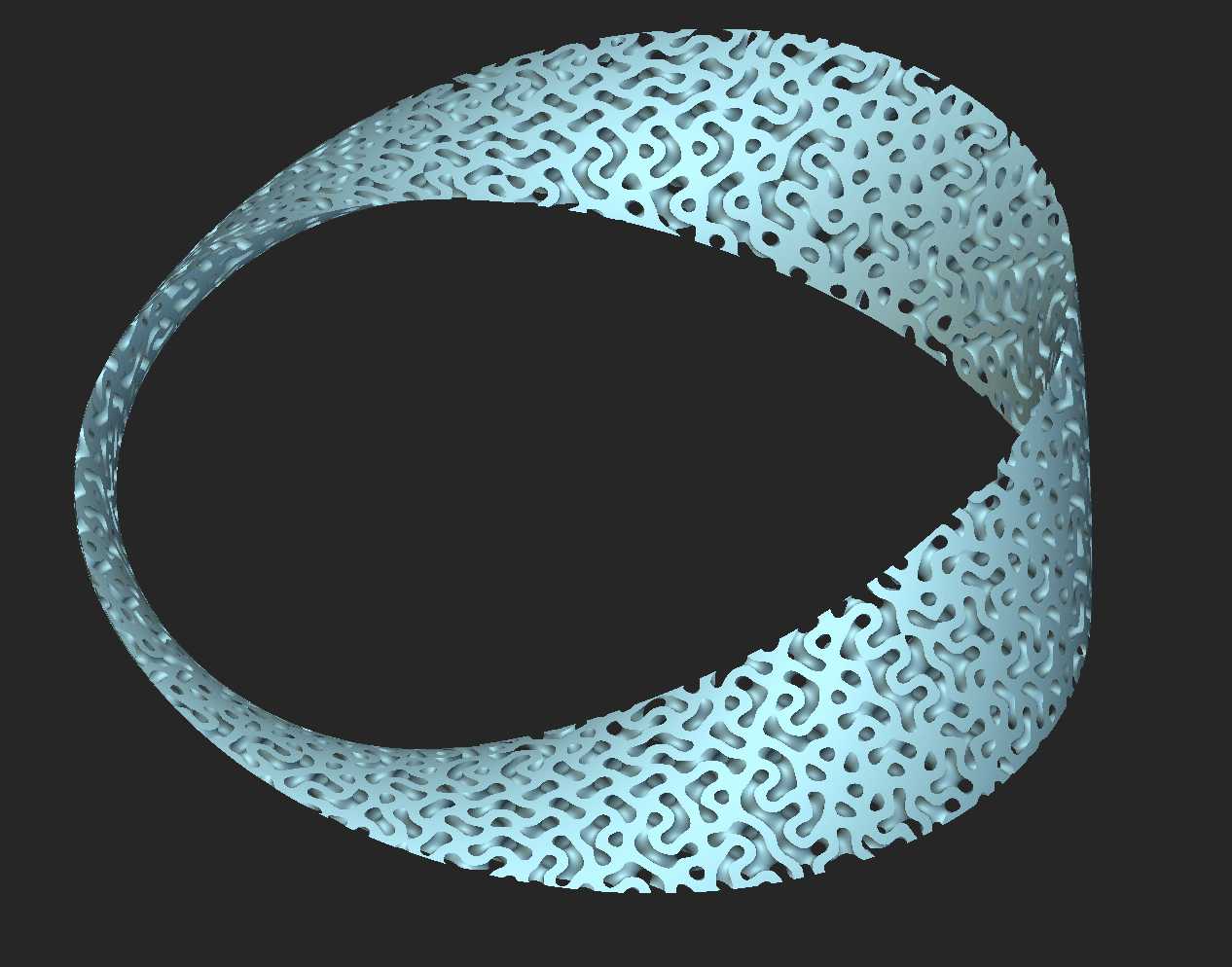

Gyroid晶格多孔莫比乌斯环结构件

　　这款带Gyroid晶格多孔特征的莫比乌斯环结构，在工程领域的应用场景覆盖多个细分方向，最常见的落地场景是流体换热领域的静态混合单元、特种过滤元件，同时也可作为轻量化承载结构用于航空航天内饰支撑、医疗植入物的骨结合界面结构，部分文创展示领域也会用这类结构做科技感展陈构件。从实际功能特性来看，Gyroid三重周期极小曲面的晶格构型，本身具备各向力学性能均匀、流体流经时扰流充分、比表面积远高于同等体积实心结构的优势，叠加莫比乌斯环单侧连续曲面的拓扑特性，作为换热元件使用时，流体可以在环体的单侧曲面全程无折返流动，不会出现传统折流板结构的流动死区，换热效率比同体积的折流板式换热芯体高出40%以上，同时流动阻力更低，不会在局部形成杂质沉积的死角。作为过滤元件使用时，连续的多孔曲面可以让滤饼在表面均匀分布，不会出现传统平面滤材局部压差过大提前堵塞的问题，反冲洗时也能依托连续曲面让冲洗介质覆盖全部过滤表面，再生效率更高。

　　从设计思路层面拆解，这款结构的建模逻辑是先构建基础莫比乌斯环的连续曲面骨架，确定环体的中心轨迹线、截面宽度与环体整体厚度的比例关系，再将Gyroid晶格单元按照环体的曲面法向做随形阵列，保证晶格单元的壁厚、孔隙率在整个环体的各个位置保持一致，不会出现曲面弯折处晶格挤压变形、孔隙堵塞或者壁厚突变的问题。建模过程中需要重点控制晶格与环体外轮廓的布尔运算公差，避免出现局部破面、非流形几何的问题，保证最终输出的模型可以直接用于切片打印或者有限元仿真分析。

　　从外形尺寸与安装边界来看，这类结构的尺寸可以根据实际应用场景做等比例缩放，作为微型换热元件使用时，环体外径可以控制在50mm以内，截面宽度10mm，晶格壁厚0.2mm，适配小型电子设备的散热回路；作为工业级静态混合单元使用时，环体外径可以做到300mm以上，截面宽度80mm，晶格壁厚2mm，适配大管径的流体输送管路。安装时需要注意，这类晶格结构的承载方向没有明显的各向异性，不需要刻意对准受力方向，但是安装边界需要避开环体的扭转接缝位置，采用周向抱箍或者端面法兰固定的方式，不要在晶格的多孔区域做打孔攻丝的连接处理，避免局部应力集中导致结构断裂。如果用于医疗植入场景，还需要根据骨结合的要求调整孔隙率，将孔隙尺寸控制在骨细胞长入的最优区间，同时保证晶格的连通率达到100%，避免出现封闭孔隙影响组织长入。

　　在结构验证环节，这类结构需要重点做两项仿真校核，一项是流体域的仿真，验证不同流速下的压降、换热效率或者混合均匀度，确认晶格的单元尺寸、壁厚是否满足工况要求；另一项是结构力学仿真，验证额定压力、额定载荷下的结构变形量、应力分布，确认晶格的壁厚是否满足强度要求，避免出现工作状态下结构压溃的问题。针对3D打印的工艺适配，这类结构不需要额外添加支撑，因为Gyroid晶格本身是自支撑结构，莫比乌斯环的连续曲面弯折角度也始终大于SLM工艺的临界自支撑角度，打印过程中不会出现悬垂下垂的问题，打印完成后只需要做表面的粉末清理，不需要做后续的支撑去除工序，后处理成本更低。
