在普通卧式车床的操作机构传动链路里,这类关节组件是传递操作力矩、实现离合与挡位切换动作的核心受力连接件,日常加工场景中,不管是主轴箱的变速拨叉联动,还是进给箱的操作力传导,都需要这类关节件来完成非同轴部件间的动作传递,抵消装配过程中产生的微小位置偏差,避免操作过程中出现卡滞、别劲的问题,长期在频繁往复摆动的工况下服役,对结构的配合精度、抗磨损性能都有明确的工程要求。从实际装配边界来看,这套关节组件的两个叉形臂端分别对应不同的传动杆件安装位,销轴穿过两个臂端的同轴孔位完成铰接,端部的圆柱销起到轴向限位作用,防止销轴在往复摆动过程中出现轴向窜动甚至脱出的问题;叉形开口的宽度尺寸严格匹配对接杆件的端部厚度,
装配后两侧面的配合间隙控制在合理范围,既不会因为间隙过大导致传动空程超差,也不会因为间隙过小出现动作卡涩,铰接孔的内径与销轴外径采用基孔制间隙配合,满足长期摆动的润滑储油需求,减少接触面的磨损速率。设计过程中首先要梳理整个操作传动链的受力情况,车床操作时人手施加在手柄上的力经过杠杆放大后传递到关节位置,需要核算铰接部位的挤压应力、叉形臂的弯曲强度,确保在最大操作力下零件不会出现塑性变形,同时还要兼顾零件的加工工艺性,叉形臂的外形采用圆弧过渡避免应力集中,各个安装端面都设计有对应的加工基准,方便铣削、钻削工序的装夹定位,销轴的头部采用镦头结构,既满足轴向限位的需求,也减少了额外的紧固件数量,降低装配复杂度。从实际使用场景出发,

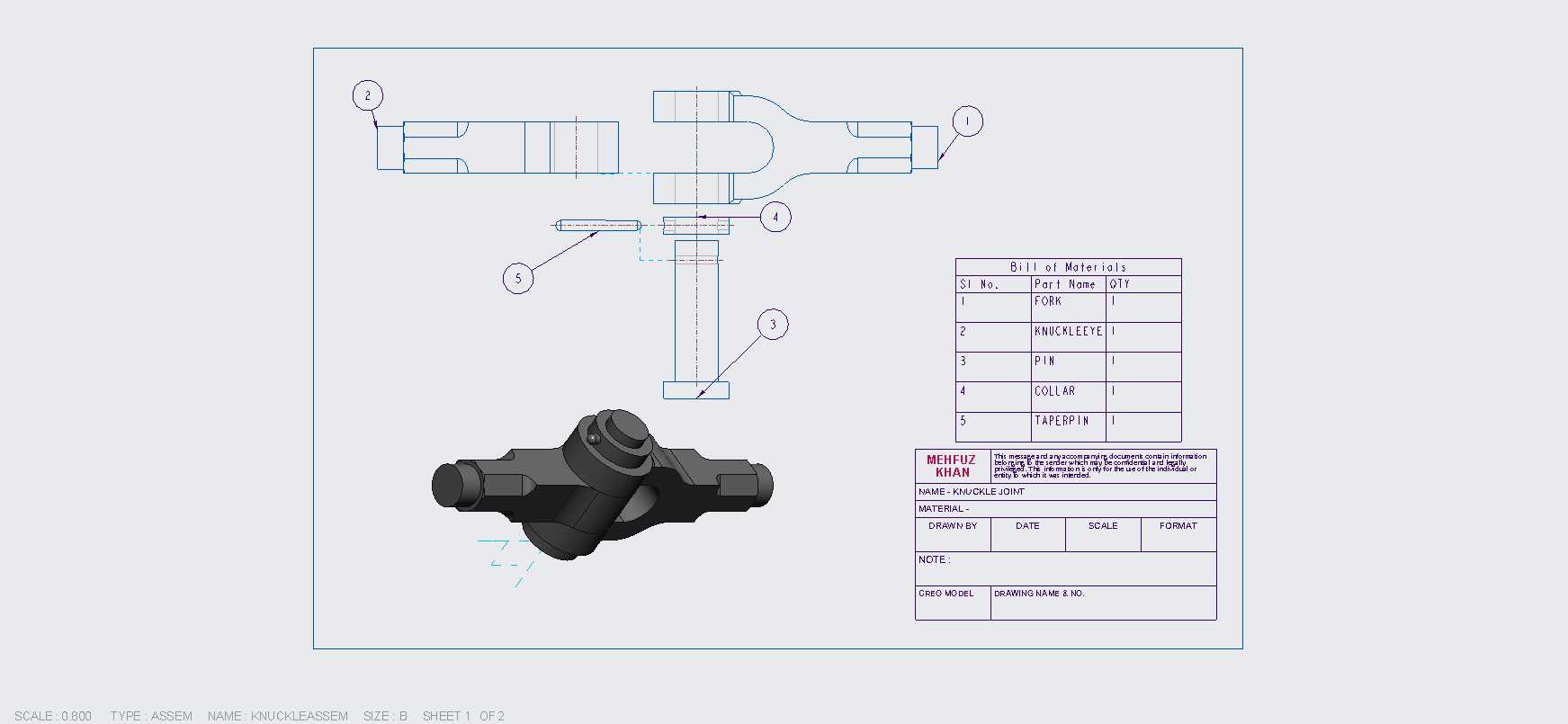

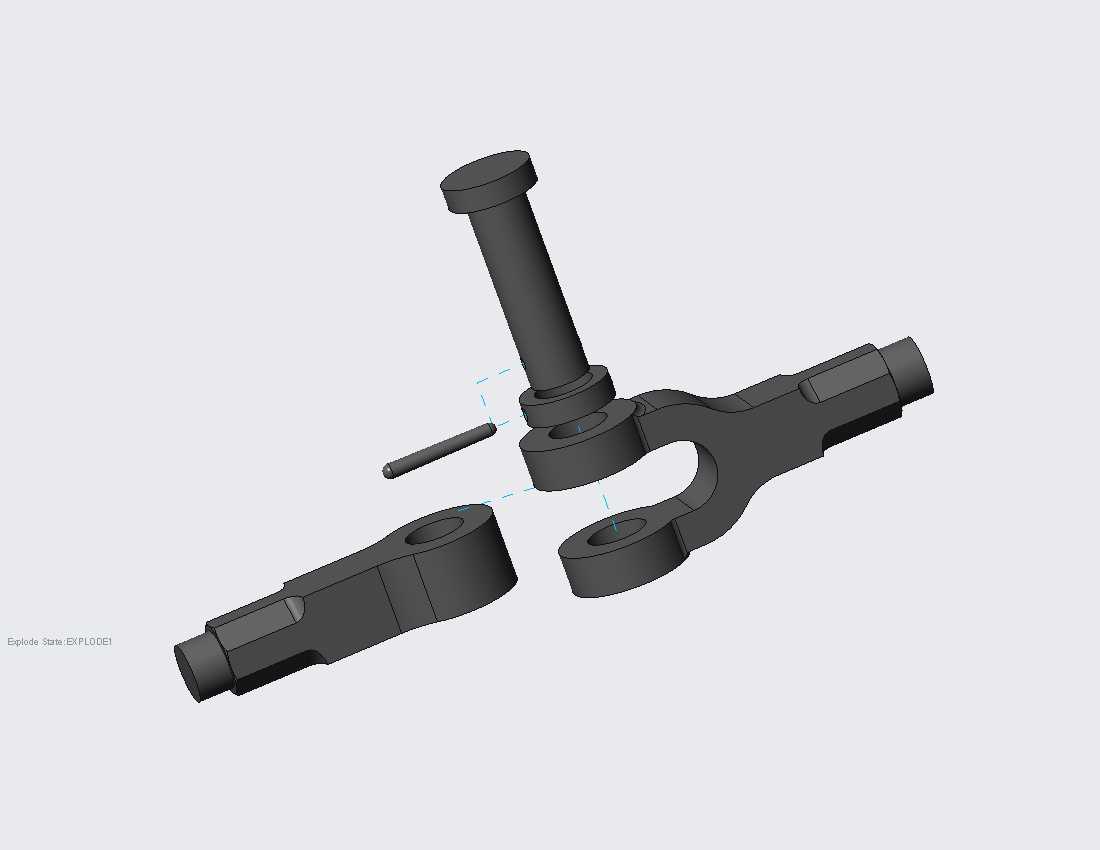

这类关节件在车床的日常维护中属于易损检查项,长期使用后铰接孔和销轴的磨损会导致操作空程变大,挡位定位精度下降,因此在结构设计时,铰接部位的接触面都做了对应表面硬度处理的工艺预留,装配时可以在配合面涂抹润滑脂,延长零件的更换周期;分解视图的呈现方式清晰展示了各个零件的装配顺序,装配时需要先将两个叉形臂的孔位对正,穿入主销轴后,再在销轴端部的径向孔内打入限位圆柱销,确保销轴不会随关节摆动发生转动,避免销轴出现偏磨的问题。整个组件的外形尺寸完全适配CA6140车床对应安装位置的空间边界,不会和周围的箱体壁、其他传动杆件发生运动干涉,两个臂端的连接孔位中心距严格匹配原车的传动尺寸链,安装后不需要额外调整就能保证操作力矩的正常传递,

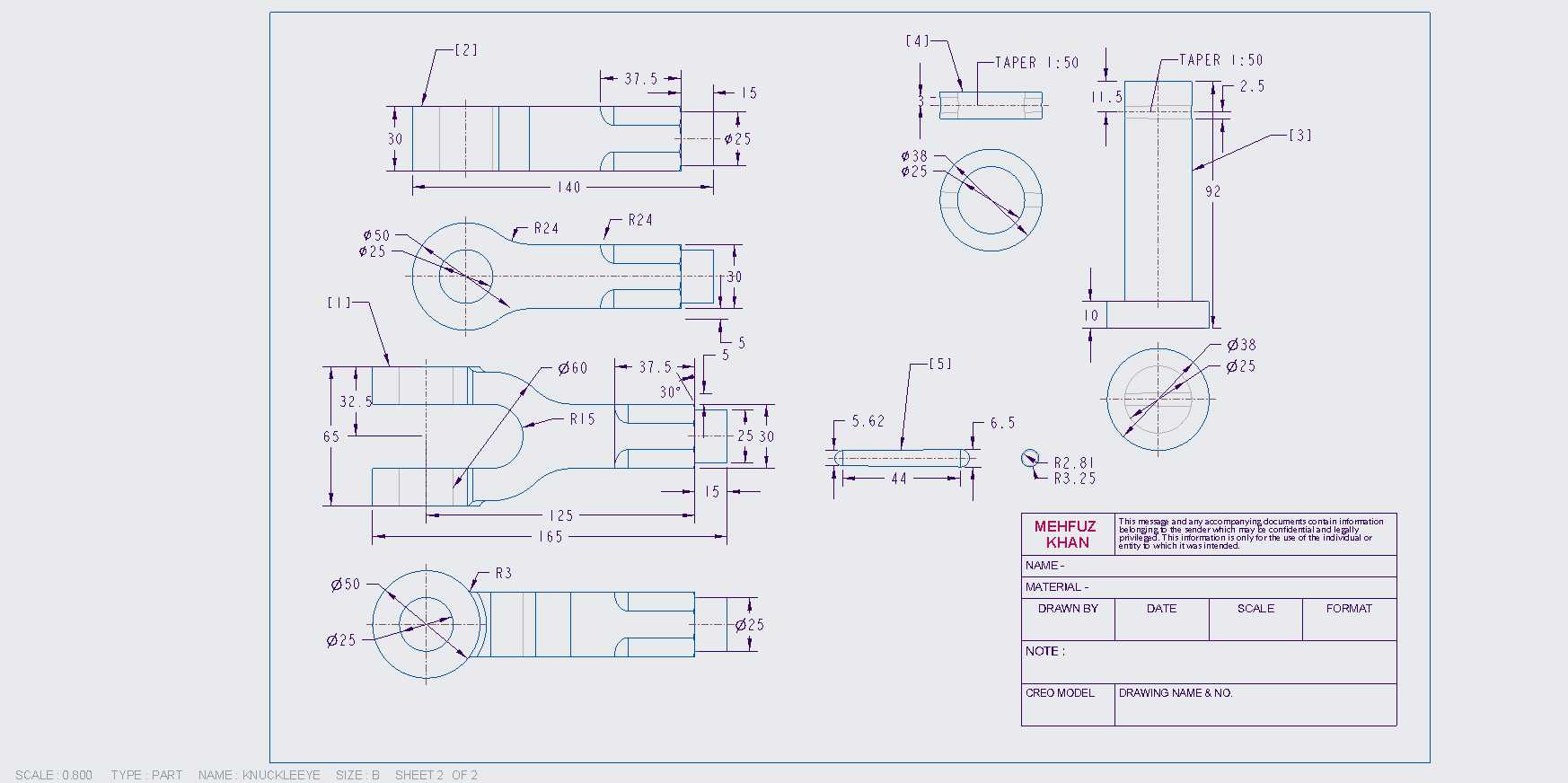

各个零件的棱角位置都做了倒角处理,既避免装配时割伤操作人员,也去除了机加工产生的毛刺,防止毛刺脱落进入箱体内污染润滑油。在建模过程中,各个配合面的尺寸公差、形位公差都做了对应标注预留,铰接孔的同轴度、两个臂端的平行度都满足车床操作机构的装配精度要求,零件的壁厚分布均匀,不管是采用型材加工还是铸造成型都有较好的工艺性,不会出现壁厚突变导致的加工变形或者铸造缺陷,端部的扁位结构是为了方便和对接杆件进行周向固定,传递扭矩时不会出现相对转动,保证动作传递的准确性。
