无人机装配用多孔定位连接基座结构设计

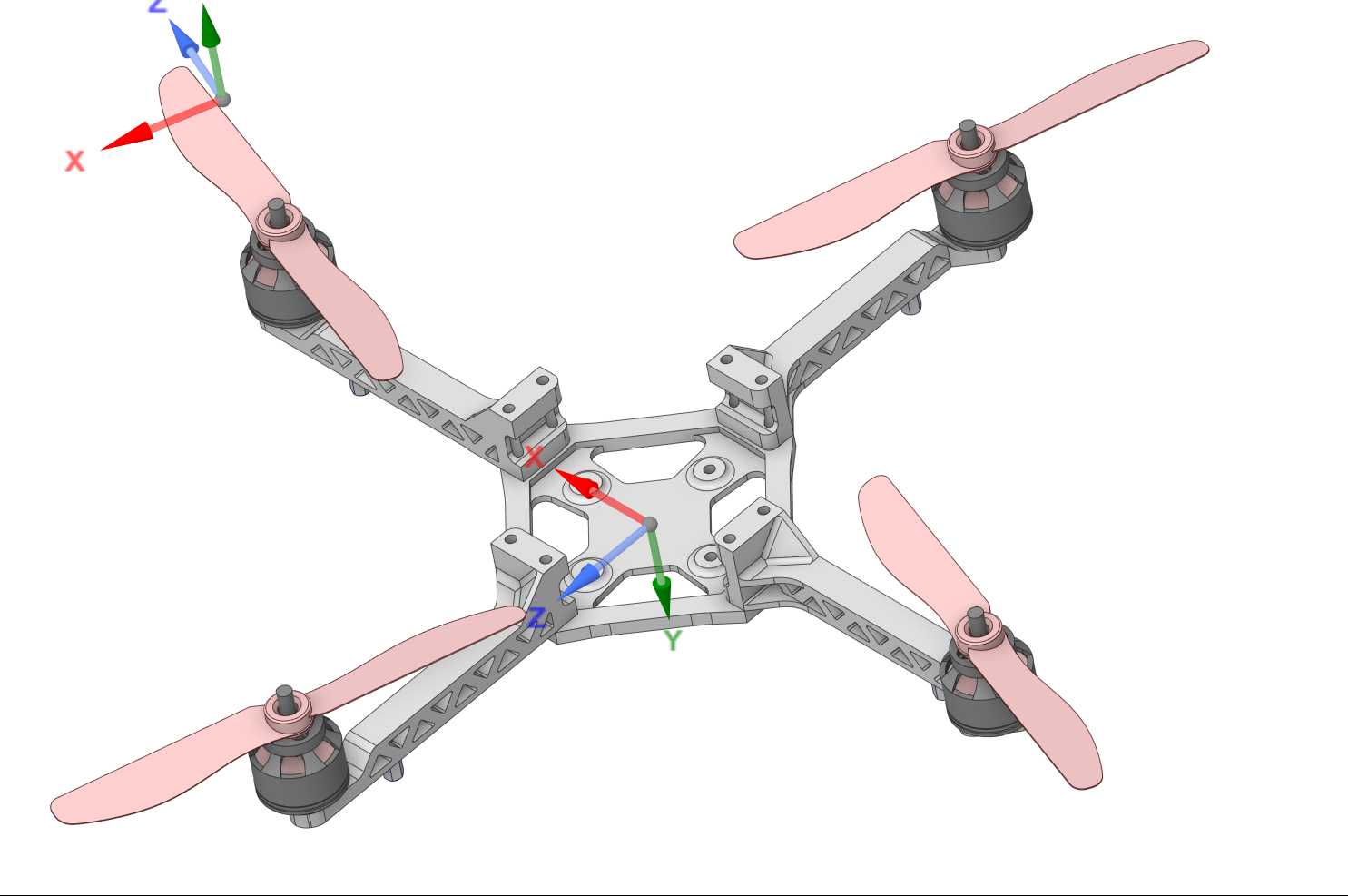

　　在消费级及工业级无人机的整机装配流程中，连接基座是承担动力组件与机身主体载荷传递的核心结构件，这类零件的设计合理性直接影响整机飞行过程中的振动抑制效果与结构可靠性。本次设计的多孔定位连接基座，主要适配多旋翼无人机的机臂与中心板连接场景，也可拓展用于小型机载设备的快装固定工位，替代传统的多片拼接式连接座，减少装配环节的累计误差。

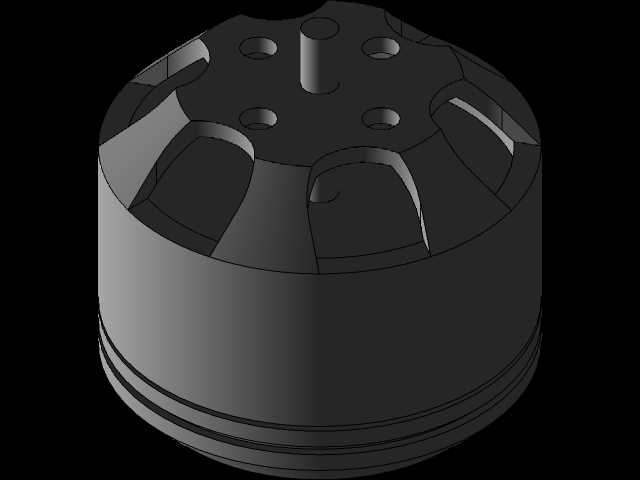

　　从实际使用场景出发，这类基座需要同时承受电机运转产生的高频振动、飞行姿态调整时的交变弯矩，以及起降瞬间的冲击载荷，因此设计阶段首先明确了结构的刚度匹配要求，避免刚度过大导致振动传导直接传递至机身飞控模块，也防止刚度过不足引发的连接位形变松动。整体结构采用圆盘式法兰底座加中心定位柱的布局，底座上均匀分布四个沉头安装孔，孔位的分度圆误差控制在0.02mm以内，保证安装后四个连接点的受力均匀，不会出现单侧应力集中的问题。中心定位柱与底座采用一体化结构设计，省去了传统分体式装配的同轴度校准环节，定位柱的外径公差选取h7级，可直接与机臂连接端的定位孔实现间隙配合，装配时无需额外调整即可保证同轴度要求，大幅提升产线装配效率。

　　设计过程中针对安装边界做了多轮校核，底座的外径尺寸适配主流350-450mm轴距多旋翼无人机的中心板安装空间，不会与周边的电调、GPS模块等机载部件产生干涉；底座厚度经过有限元仿真验证，在15kg的轴向冲击载荷下形变量不超过0.05mm，满足常规工业级无人机的载荷使用要求。四个沉头孔的沉头深度适配M3规格的内六角沉头螺钉，安装后螺钉头完全沉入底座平面，不会突出表面刮蹭线路或其他结构件；中心定位柱的高度根据机臂连接端的套接深度确定，保证套接后接触面积不小于定位柱周长的80%，避免套接长度不足引发的连接松脱风险。

　　从结构功能特性来看，该基座的四个安装孔采用等角度均匀分布的设计，可支持90°为单位的角度调整，适配不同机臂安装角度的调试需求，在无人机原型机迭代阶段，无需重新加工连接座即可完成机臂倾角的快速调整，缩短研发打样周期。底座与定位柱的衔接位置做了R2的圆角过渡处理，避免直角衔接处的应力集中问题，经过振动台模拟测试，在10-2000Hz的扫频振动环境下，衔接位置不会出现疲劳裂纹，满足无人机全生命周期的使用强度要求。零件的材质可选配6061铝合金经硬质阳极氧化处理，兼顾轻量化与耐磨性能，也可根据载荷需求选用PA66加玻纤材质注塑成型，进一步降低零件重量，适配轻量化消费级无人机的设计需求。

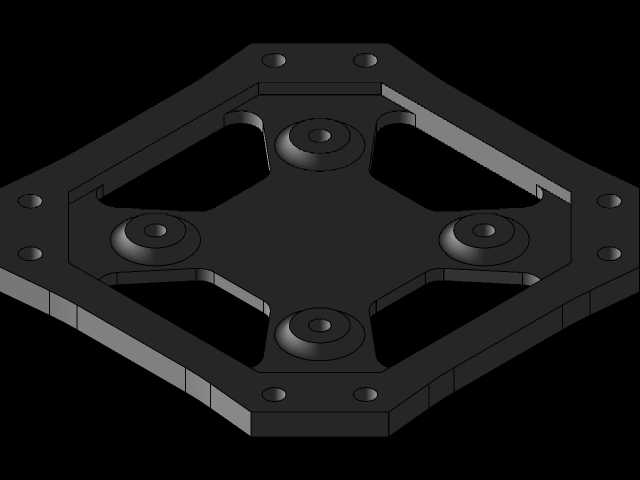

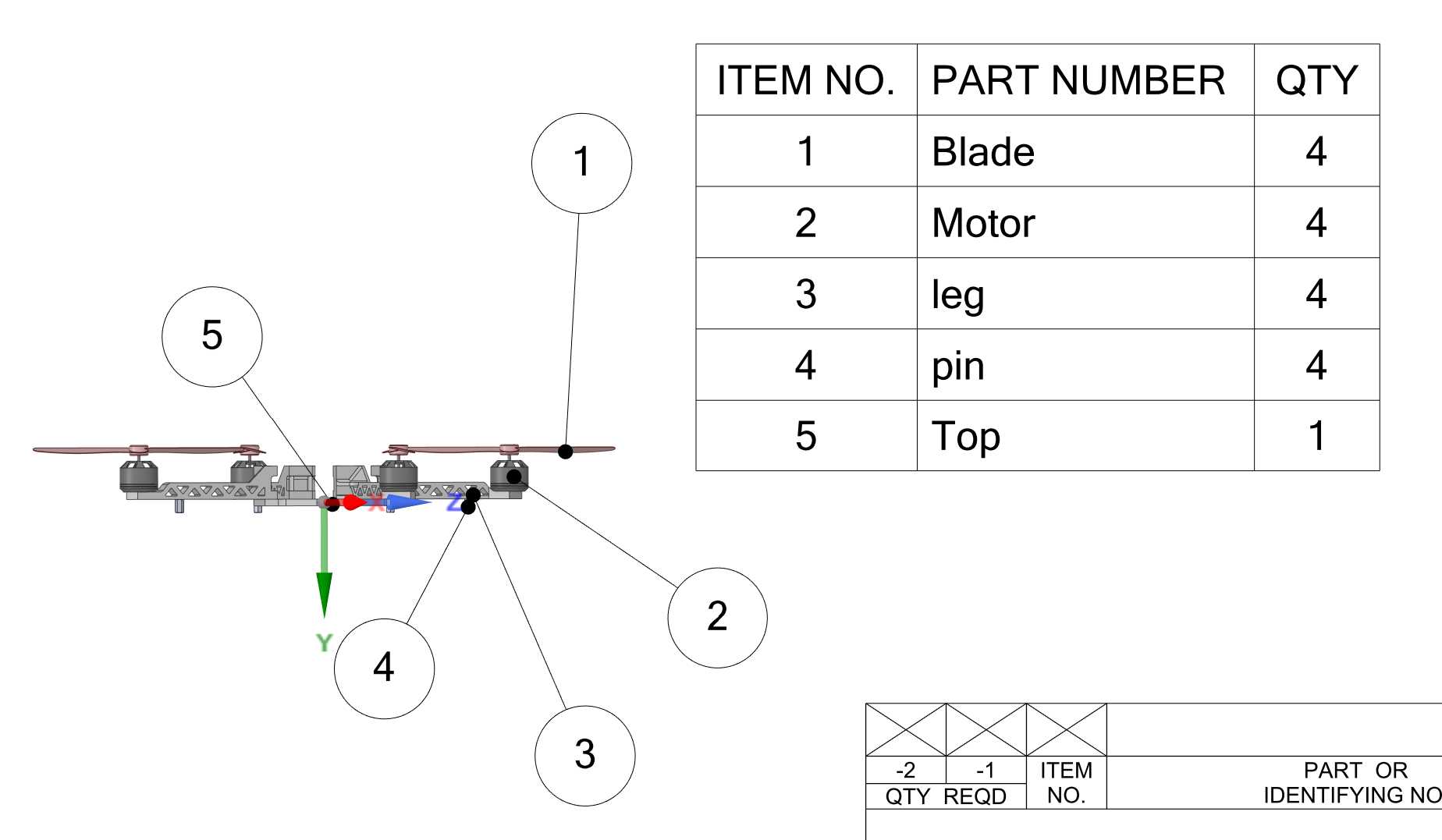

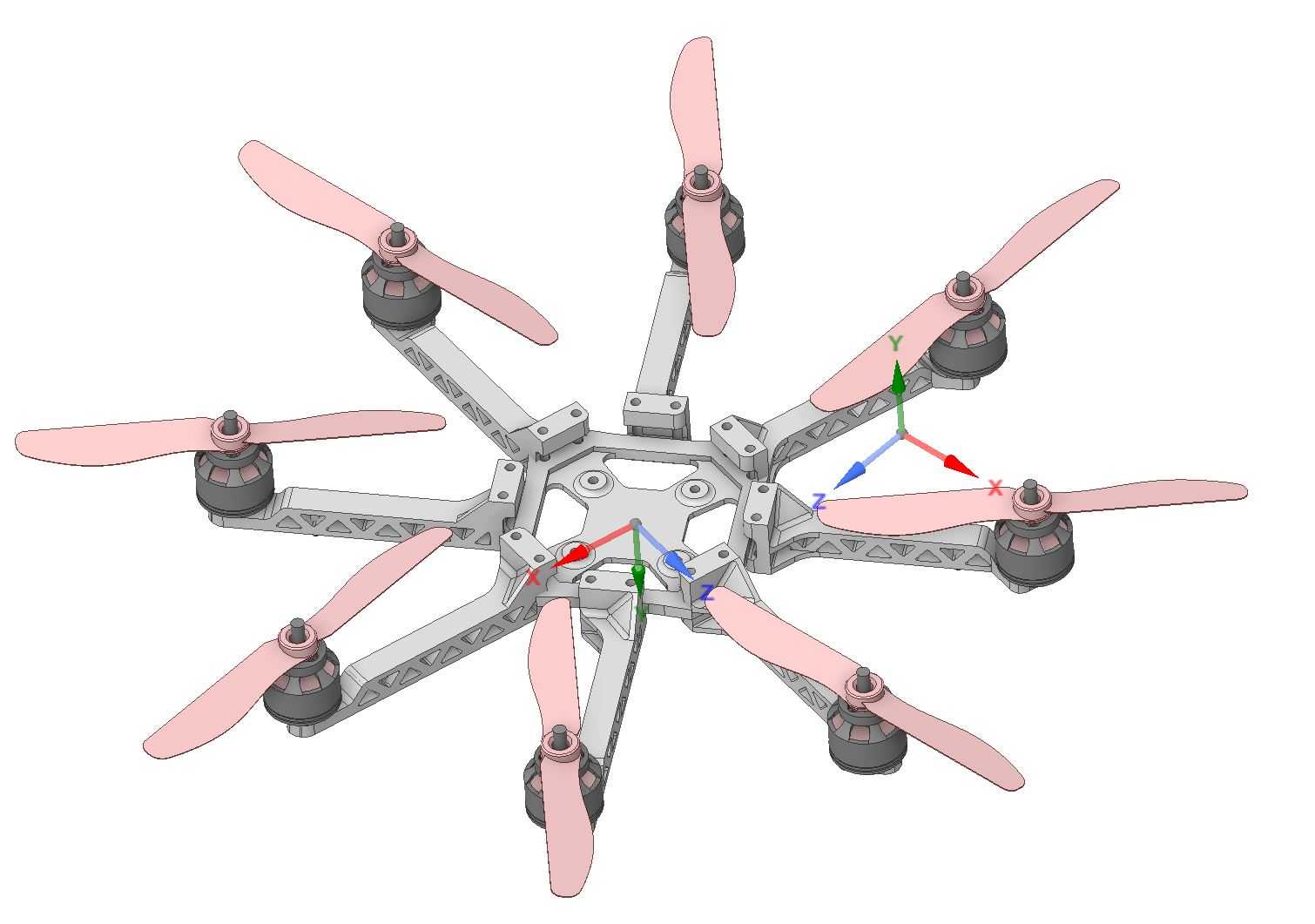

　　在实际装配应用中，该基座可直接通过四个沉头螺钉固定在无人机中心板的预设安装位，中心定位柱直接插入机臂的连接套管内，侧面仅需一枚M3紧定螺钉即可完成机臂的锁止固定，相比传统的多螺钉压接式连接结构，单工位装配时间可缩短60%以上，同时也方便外场作业时的机臂快速拆卸更换。针对不同载重级别的无人机适配需求，该结构可通过等比例缩放调整尺寸参数，孔位分布、定位柱比例、圆角参数等设计特征可直接复用，无需重新做结构强度校核，大幅提升同系列产品的设计效率。设计阶段也充分考虑了加工工艺性，无论是CNC机加工还是注塑成型，该结构都无倒扣、无特殊加工难点，机加工时可一次装夹完成所有端面、孔位、柱体的加工，有效控制加工成本与加工周期，适合批量生产应用。
