DesignSpark Mechanical转STL三维打印实操演示

　　在日常增材制造的模型前处理环节，很多结构工程师会遇到不同CAD平台间模型流转的适配问题，尤其是从SpaceClaim这类直接建模软件导出可用于三维打印的STL文件时，常出现面片破损、公差不匹配、几何特征丢失的情况，直接影响后续打印成品的尺寸精度与表面质量。DesignSpark Mechanical作为轻量化的直接建模工具，在处理这类跨平台模型转换时，能通过直观的几何编辑逻辑，快速完成模型的修复与导出适配。从实际工程场景来看，车间做非标工装的快速打样、研发阶段手板件的验证、教学场景下的模型演示输出，都需要快速将参数化或直接建模生成的实体模型，转换为三角面片格式的STL文件，供切片软件识别处理。在转换操作的设计逻辑上，

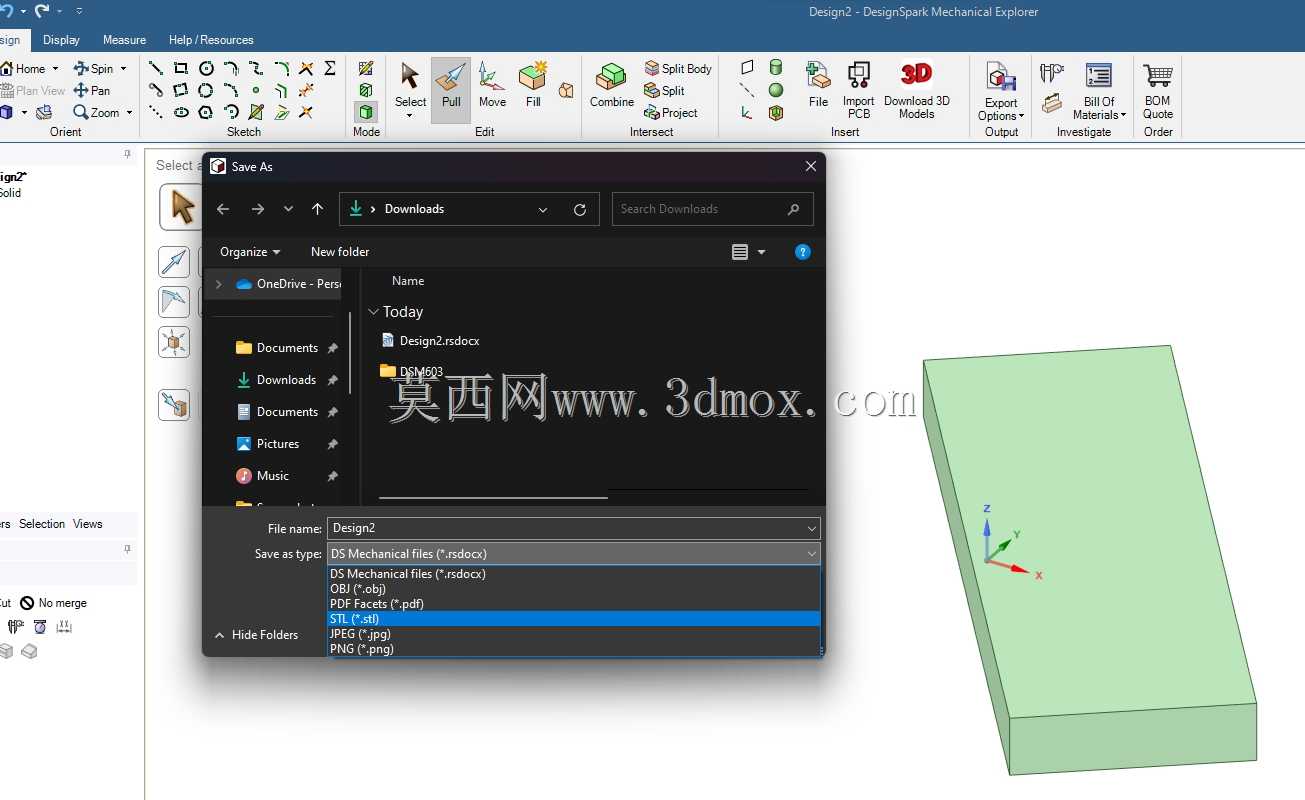

　　首先要确认模型的实体完整性，很多从其他格式导入的模型会存在自由边、非流形几何、重叠面的问题，这些缺陷如果不在导出前处理，打印时会出现层错、漏打印、支撑生成异常的问题。DesignSpark Mechanical的几何检查功能可以快速定位这些缺陷，通过合并面、修复边、删除冗余几何的操作，保证模型是封闭的水密实体。导出STL时的偏差控制是核心环节，三角面片的弦高公差直接决定了模型曲面的还原度，公差设置过小会导致文件体积过大，切片软件处理卡顿，公差设置过大则会让圆弧面、曲面特征出现明显的棱边台阶，对于常规的FDM打印场景，弦高公差设置在0.05mm到0.1mm之间就能平衡精度与文件大小，而光固化打印场景可以适当收紧公差到0.02mm到0.

　　05mm，匹配更高的打印分辨率。从安装边界与操作适配的角度，这类软件对硬件的要求不高，普通办公级别的独显电脑就能流畅处理百兆级别的装配体模型，不需要高性能工作站就能完成日常的模型转换与简单修改工作，适合车间现场、研发办公室、教学实验室等多场景部署。在实际操作中，还要注意模型的坐标系对齐，导出前要将模型的打印基准面调整到与坐标系XY平面重合，避免导入切片软件后还要反复调整摆放角度，减少后续支撑添加的工作量，同时要确认模型的尺寸单位统一，很多跨平台导入的模型会出现单位混淆的问题，比如把英寸当成毫米，导致打印出来的零件尺寸偏差十倍以上，导出前通过测量功能核对关键安装尺寸、配合尺寸，能避免这类低级错误造成的打印耗材浪费。

　　对于带有小特征的零件，比如螺纹孔、定位凸台、薄壁结构，转换时要确认这些特征的面片数量足够，不会因为三角面片过于稀疏导致特征失真，影响后续零件的装配配合。整个转换流程不需要复杂的参数设置，依托直接建模的直观操作逻辑，即使是刚接触三维打印的结构工程师，也能快速掌握操作要点，完成从CAD模型到可打印STL文件的全流程处理，大幅缩短手板制作的前处理周期。
