对夹式多接口蝶阀阀体结构设计

　　在工业流体管路系统里，蝶阀的核心承载部件就是阀体，它不仅要容纳蝶板、阀杆、密封副这些内部组件，还要承担管路连接的结构载荷，同时为整个阀门的动作提供刚性支撑，避免启闭过程中出现结构形变导致密封失效。这次设计的这款阀体，适配中小口径对夹式蝶阀的安装需求，整体采用一体式铸造成型的结构思路，避免了多件拼接带来的密封隐患与结构强度短板。

　　从实际应用场景来看，这类阀体多用于给排水、暖通循环、低压化工流体输送的管路上，适配的公称压力覆盖常规1.0MPa到1.6MPa的工况，日常工作温度范围适配-10℃到120℃的常规流体，不管是净水输送、循环水管控，还是弱腐蚀性化工介质的通断调节，都能满足基础结构强度要求。阀体的主通道为等径直筒结构，内壁做了平滑过渡处理，没有突兀的台阶或者锐角，一方面可以降低流体通过时的阻力损失，减少管路的压损能耗，另一方面也能避免介质中的杂质在腔体内淤积，长期使用不会出现积垢卡滞蝶板的问题。

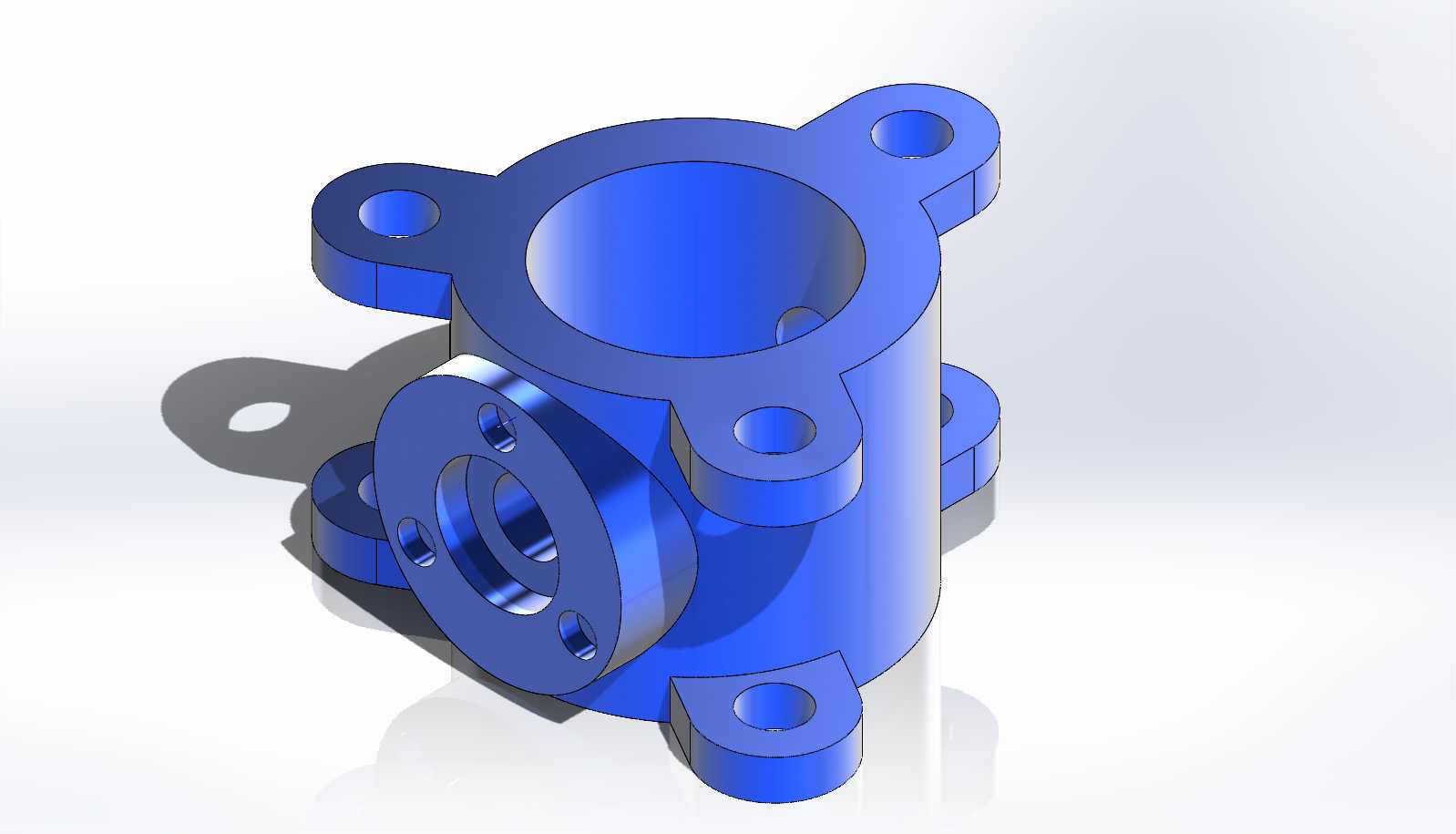

　　在安装边界的设计上，阀体周向均匀布置了四个带安装孔的凸耳，这四个凸耳的孔位中心距严格匹配对应口径管路的对夹安装标准，安装时不需要额外配置法兰转接件，直接将阀体夹在两端管路法兰之间，穿入螺栓锁紧即可完成固定，相比法兰式阀体，整体安装长度更短，能有效节省管路的布置空间，尤其适合安装空间局促的设备内部管路布局。除了主通道的两端连接位，阀体侧面还预留了一个侧向的法兰接口，这个接口可以根据实际工况需求，配置旁通管路、压力检测接口或者排空阀，不需要在管路上额外开孔焊接，大幅降低现场施工的改造难度，也避免了现场焊接带来的管路变形、防腐层破坏等问题。

　　结构设计过程中，重点考量了壁厚的均匀性，所有转角位置都做了圆角过渡，避免铸造过程中出现应力集中、缩孔缩松的缺陷，同时在安装凸耳与主筒体的连接位置做了加强筋过渡，当螺栓锁紧时，锁紧力可以均匀传递到整个筒体结构，不会出现局部应力过大导致凸耳断裂或者筒体变形的问题。主通道两端的密封面做了精加工处理，平面度与粗糙度都满足密封垫片的压合要求，安装时搭配对应的橡胶或者四氟垫片，就能实现可靠的端面密封，不会出现介质外漏的情况。侧向接口的法兰也采用标准的连接尺寸，和通用的低压法兰配件完全互换，后期维护更换配件不需要单独定制，能有效降低运维的配件成本。

　　从实际使用的角度出发，这款阀体的流道设计充分考虑了蝶板的转动空间，腔体内壁和蝶板边缘的间隙控制在合理范围，既不会因为间隙过大导致密封失效，也不会因为间隙过小出现启闭卡涩的问题，当蝶板完全开启时，流道的通流面积接近管路的全通径，流体阻力比同口径的截止阀小很多，适合大流量的管路通断控制。另外，阀体顶部的阀杆安装位做了同轴度精度控制，阀杆装入后转动顺畅，不会出现偏磨导致的密封件过早磨损，能有效延长阀门的整体使用寿命。在材质适配性上，这个结构既可以采用铸铁铸造成型做防腐涂层处理，用于普通水系统工况，也可以采用不锈钢铸造，用于有腐蚀性的化工介质工况，结构本身不需要做大幅调整，只需要根据材质特性微调局部壁厚就能满足不同压力等级的需求，具备很好的结构通用性。

　　很多现场安装的反馈里，对夹式蝶阀最容易出现的问题就是安装时螺栓锁紧力不均匀导致阀体变形，进而出现蝶板卡涩关不严的问题，这款阀体在设计时特意强化了主筒体的径向刚度，即使安装时螺栓锁紧力存在一定的偏差，筒体的变形量也能控制在允许范围内，不会影响内部蝶板的正常转动，对现场安装的容错率更高，不需要施工人员有非常高的安装精度要求，就能保证阀门的正常使用。同时，阀体的外表面没有多余的凸起结构，整体外形规整，不管是做防腐喷涂还是保温包裹都很方便，外表面的平整性也能减少后期积灰积水，降低外部锈蚀的概率。
