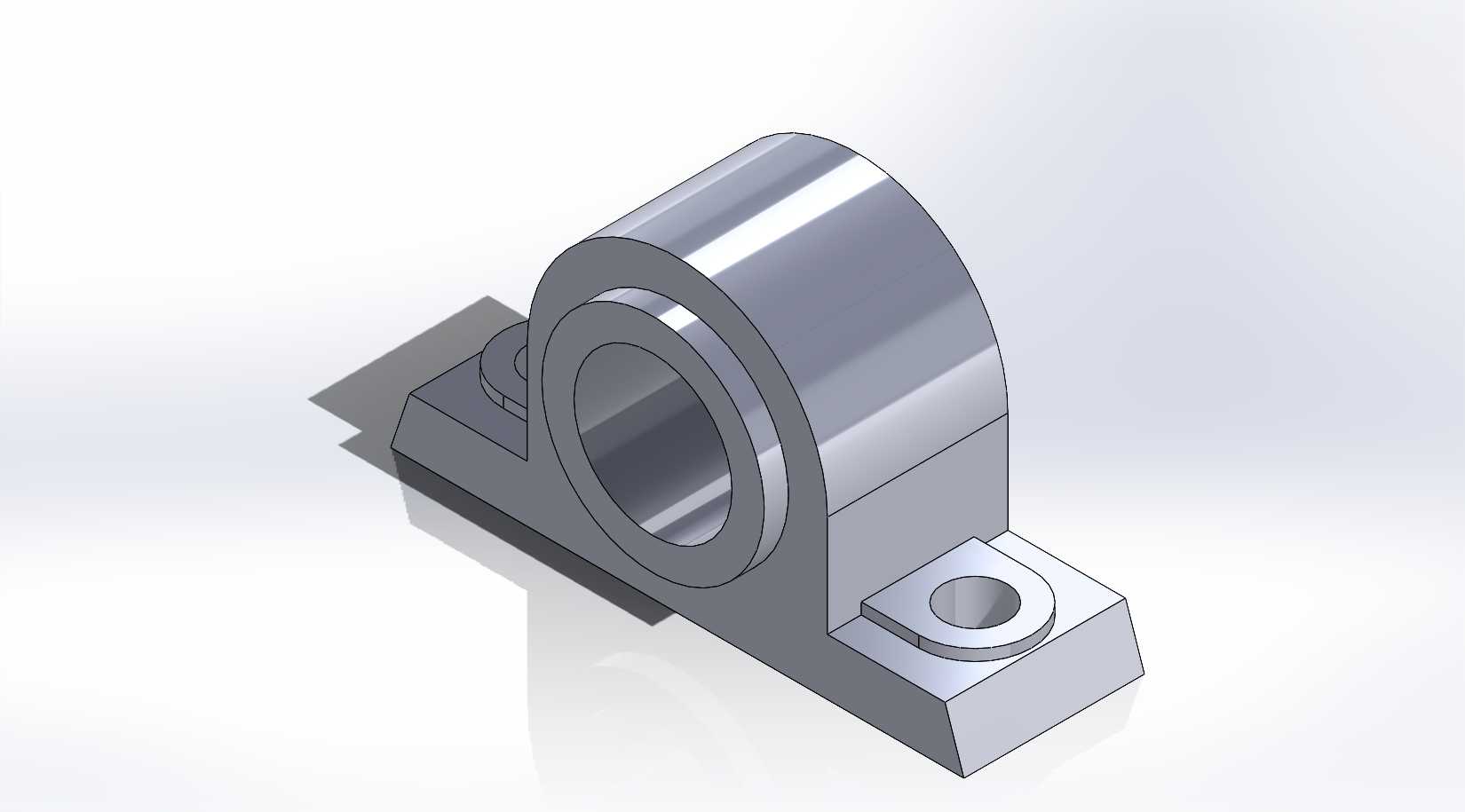

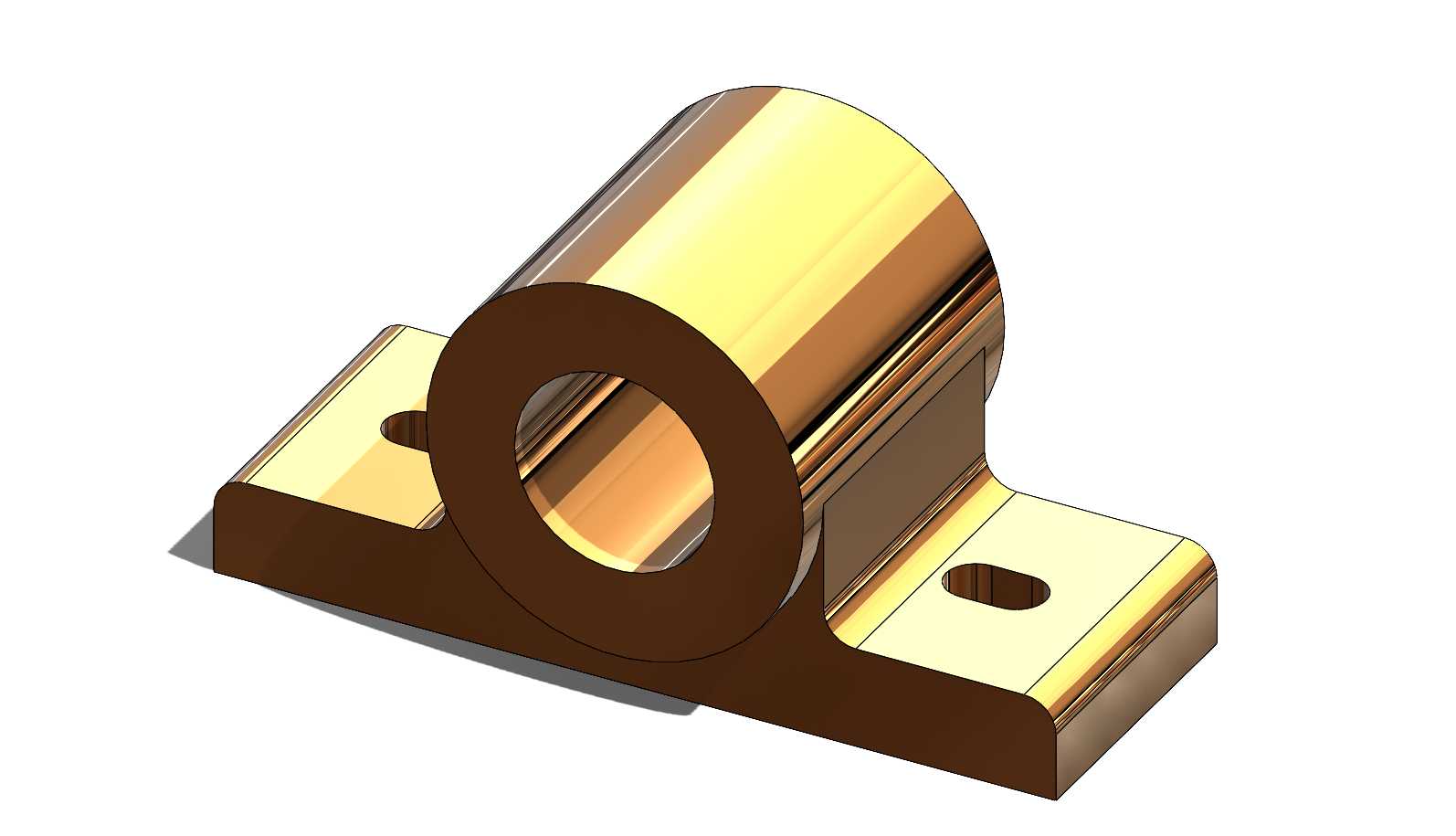

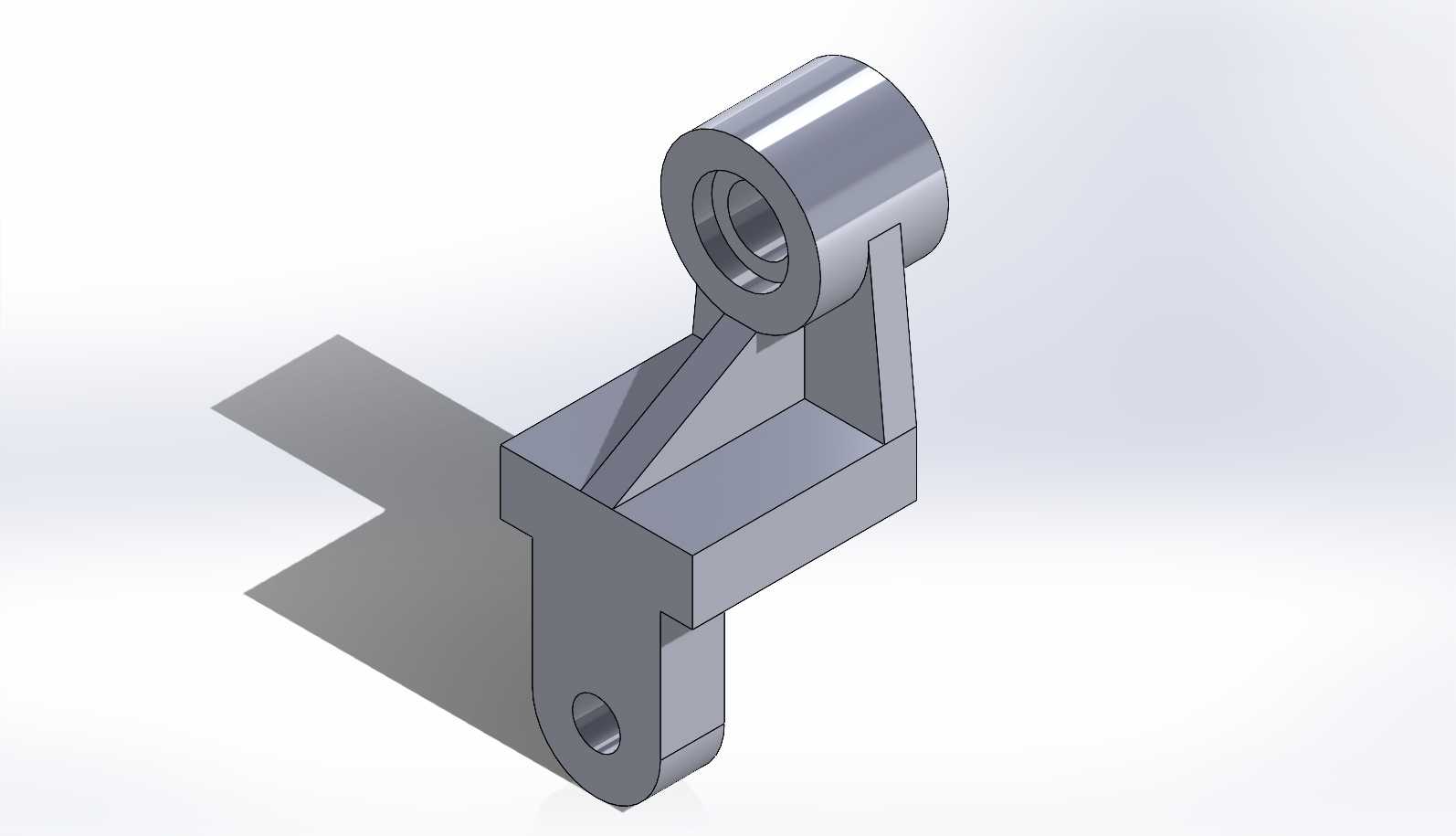

带安装底座的滑动轴承支撑座结构

　　这类带双侧安装翼的一体式轴承支撑座，常见于中小载荷的动力传输工位，比如轻工输送线的辊筒端部支撑、小型机床的进给轴辅助支撑、纺织机械的导辊定位场景，核心作用是为穿入内孔的旋转轴提供稳定的径向支撑，同时通过底座的安装结构完成自身在设备机架上的固定，避免轴系运转时出现径向窜动或支撑失稳。从结构设计逻辑来看，主体的圆筒部分是核心承载区，内孔需要与配套的轴套或者轴承外圈形成过渡配合，内壁的粗糙度、圆柱度公差直接决定了轴系运转的平顺性，圆筒外壁做了加厚处理，尤其是靠近底座的衔接位置做了圆弧过渡，避免应力集中导致长期受载后出现开裂，毕竟轴运转时的径向载荷会直接通过圆筒传递到底座安装面，过渡区的应力集中是这类支撑件最常见的失效点。

　　两侧伸出的安装翼是整个零件的安装定位基准，翼板上开的长条形安装孔并非圆形，这种设计是为了补偿安装时的孔位误差，现场装配时可以在小范围内调整支撑座的轴向位置，对准轴的中心高后再锁紧螺栓，相比圆孔设计容错率更高，尤其适合非标设备现场装配时的位置微调，不需要重新扩孔或者配焊。翼板的底面是整个零件的安装基准面，加工时需要保证平面度，同时要和圆筒内孔的轴线保持平行，否则安装后轴会出现别劲的情况，长时间运转会加剧轴和轴承的磨损，甚至出现抱轴故障。从尺寸边界来看，圆筒的内孔直径决定了可适配的轴径范围，圆筒的轴向长度决定了支撑的接触长度，接触长度越长，承载能力越强，但相应的加工精度要求也越高，过长的支撑长度容易因为轴的挠曲变形出现边缘磨损；

　　两侧安装翼的总宽度决定了安装时的螺栓孔跨距，跨距越大，支撑的抗倾覆能力越强，能承受更大的径向偏载，翼板上的长孔宽度适配常用的内六角螺栓规格，安装时不需要额外加工沉头孔，螺栓从上方穿入锁紧在机架的螺纹孔或者T型槽内即可。设计这类支撑座时，首先要根据实际工况的载荷大小确定圆筒部分的壁厚，径向载荷越大，壁厚需要相应增加，同时要核算安装翼的厚度，避免螺栓锁紧时翼板出现变形，导致支撑面翘曲；其次要保证内孔轴线与安装底面的高度尺寸公差，这个尺寸直接决定了轴的中心高，和配套的其他传动部件中心高不匹配的话，会出现传动带跑偏、齿轮啮合不良等问题；另外安装翼的长孔长度要控制在合理范围，过长会降低翼板的结构强度，过短则起不到位置调整的作用，

　　一般预留3-5mm的调整余量即可满足大部分现场装配需求。材质选择上，这类支撑座如果用于无剧烈冲击的常规工况，采用铸铁铸造后加工即可，铸铁的减震性能好，适合支撑旋转部件，能吸收轴运转时的小幅振动；如果用于载荷较大或者有腐蚀的工况，可以采用铸钢或者不锈钢材质，相应的壁厚可以适当减薄。实际应用中，这类一体式支撑座相比分体式轴承座安装更便捷，零件数量少，不需要额外装配轴承盖，适合对安装空间要求紧凑的工位，但是因为是一体式结构，内孔磨损后无法单独更换轴瓦，多用于载荷平稳、磨损量小的工况，维护时只需要定期加注润滑脂，减少内孔和轴的摩擦即可。建模时需要注意圆筒和安装翼的衔接处的圆角处理，不仅是为了降低应力集中，也符合铸造工艺的要求，避免铸造时出现尖角砂型脱落的问题，安装翼的边缘要做倒角处理，去除加工毛刺，避免装配时划伤操作人员。
