12mm贴片式轻触按压开关结构设计

　　这款12mm规格的贴片式按压开关，是消费电子、工业控制板卡领域应用极广的基础输入元件，日常接触的工控操作面板、手持检测设备、小型家电控制板上，都能见到这类元件的身影。不同于插件式开关需要在PCB上预留过孔完成焊接，这款贴片式结构完全适配SMT回流焊工艺，在整板自动化贴片生产线上可以和阻容元件同步完成贴装，不需要额外安排人工补焊插件工序，能大幅压缩板卡组装的流程耗时，也避免了插件引脚过孔占用PCB布线空间的问题，对高密度布板的紧凑型控制板来说十分友好。

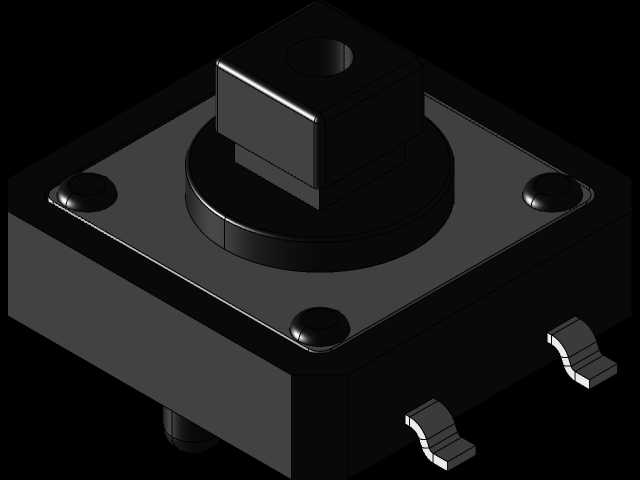

　　从结构设计逻辑来看，这款开关采用方形基座加中心按压柱的经典布局，基座边长控制在12mm，整体高度适配常规板载元件的堆叠空间，不会因为元件过高影响后续外壳装配的间隙预留。基座四个角预留的圆形定位凸点，在SMT贴装时可以和钢网、PCB上的定位标识精准对齐，避免贴装偏移导致的焊接虚接问题；两侧延伸出的鸥翼型贴片引脚，在焊接时能形成足够的焊锡浸润面，不仅保证电气连接的可靠性，还能在开关承受反复按压力度时，通过引脚的微小形变分散应力，避免焊盘直接受力脱落。

　　开关的核心按压结构采用分层同轴设计，中心按压柱下方嵌套弹性接触件，日常未触发状态下接触件处于断开位置，当按压柱受到垂直方向的按压力度达到触发阈值时，接触件快速下行接通电路，松开后依靠内置弹性件自动复位，触发行程控制在适合手指按压的区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞后感。按压柱的顶部做了平面处理，后续可以根据终端产品的需求，搭配不同高度的硅胶按键帽，适配不同厚度的设备外壳，不需要重新调整开关本身的结构参数。

　　从安装边界来看，这款开关在PCB上的占用区域为12mm见方，引脚焊盘的布局完全符合行业通用的贴片开关封装尺寸，设计人员在绘制PCB时可以直接调用标准封装，不需要单独定制焊盘参数。焊接完成后开关本体和PCB表面的间隙控制在合理范围，既能保证焊锡的充分爬升，也不会因为间隙过大导致贴装后元件倾斜。需要注意的是，这类开关的垂直按压受力上限做了冗余设计，正常手指按压力度远低于结构破坏阈值，但在结构设计时要避免外壳的按压筋位对开关施加侧向力，侧向受力会加速内部导向结构的磨损，直接缩短开关的整体使用寿命。

　　在实际选型应用中，这类开关常被用作设备的功能触发按键、参数设置按键，因为采用贴片封装，在做板卡三防涂覆时可以配合治具遮挡按键部位，避免三防漆渗入开关内部影响接触可靠性。开关的接触件采用低电阻导电材质，小信号回路下的接触压降控制在极低水平，不会因为开关本身的电阻影响微弱信号的传输稳定性，不管是直流低压控制回路还是数字信号触发回路都能适配。不同于大电流的电源开关，这类轻触式开关主要承担信号触发功能，不需要承担大电流通断的负载，因此结构设计上更侧重触发手感的一致性和长期按压的寿命稳定性，在常规使用频率下，能满足数万次的按压触发需求，完全覆盖多数消费电子和工业控制设备的全生命周期使用要求。
