CA6140车床配套雪橇锤头结构设计

　　在普通卧式车床的日常运维、工装装调以及现场辅助作业场景里，这类适配CA6140车床的雪橇锤头是一线操作、维修人员手边常用的敲击类工装构件，和常规圆柱锤、八角锤的使用场景有明显区分，它的异形结构完全围绕车床周边的狭窄操作空间、特殊敲击受力需求设计，没有多余的装饰性结构，每一处轮廓都对应实际作业的功能要求。

　　从实际使用场景来看，车床加工过程中经常需要调整尾座位置、敲正装夹的工件、拆卸锥柄刀具、清理工作台面的卡屑，或是在拆装卡盘爪、调整导轨镶条的时候施加可控的敲击力，常规锤头的平面接触很容易在敲击机床加工面、工装基准面的时候留下压痕，甚至破坏已加工工件的表面精度，而雪橇锤头的多面弧形过渡轮廓，能适配不同角度的敲击需求，在狭窄的车床主轴箱与刀架之间的空隙里，不需要大幅度摆动手臂就能完成精准敲击，避免磕碰周边的导轨面、操作手柄或是冷却管路。

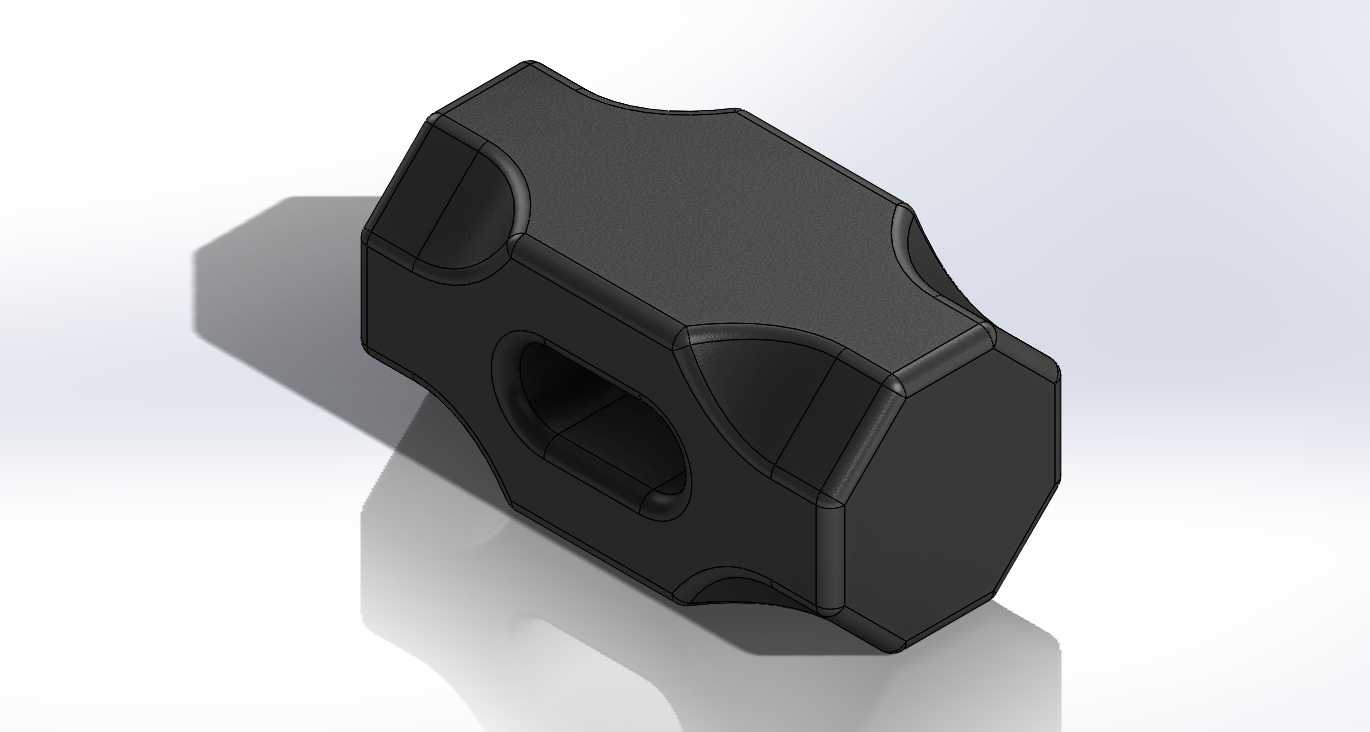

　　从功能特性上看，这个锤头的中心设置了贯通的安装孔，是用来装配锤柄的结构，孔位的位置经过重心配平计算，安装锤柄之后整个锤头的敲击重心落在接触端面的中心区域，敲击的时候不会出现偏载、震手的问题，能把敲击力顺畅传递到被敲击的工件上。锤头的四个主敲击面做了不同的弧度处理，两个大端面的微弧面适合敲击面积稍大的工装、工件端面，不会因为接触面的棱角刮伤零件表面；侧面的内凹弧面则可以适配圆柱类零件，比如敲正装夹的圆棒料、调整锥柄钻套的时候，弧面能和圆柱面形成贴合接触，敲击的时候不会打滑，力的传递更均匀，也不会在圆柱零件表面砸出凹坑。锤头的边角位置都做了圆角过渡处理，一方面是避免热处理之后的应力集中，防止锤头在长期敲击受力的时候出现崩边、开裂的问题，另一方面也能避免尖锐边角在使用过程中刮伤操作人员、刮碰机床的漆面和加工面。

　　从设计思路上来说，这个锤头的结构完全是从车床现场的实际作业痛点出发的，没有照搬通用手锤的结构形式。首先是整体的外轮廓采用了近似八边形的切边设计，相比传统的方形锤头，切边之后的轮廓在狭窄空间里转动、调整敲击角度的时候，不会被周边的机床构件卡住，比如在调整车床中滑板镶条的时候，操作空间往往只有几厘米的间隙，切边后的锤头可以斜向伸入间隙，用侧面对准镶条的调整端面完成敲击，不需要拆周边的防护盖板就能完成调整作业。其次是锤头的材质选用上，这类构件一般采用中碳钢整体锻造成型，之后对敲击面做局部淬火处理，保证工作面的硬度足够，长期敲击不会出现凹陷、卷边，而锤头的芯部保持较好的韧性，避免敲击的时候出现脆裂飞溅的安全隐患。中心的锤柄安装孔做了轻微的锥度设计，安装木柄或者纤维柄的时候，从孔的小端打入，就能实现牢固的过盈配合，长期使用不会出现锤头松动脱落的问题，孔的边缘还做了倒角，方便锤柄的装配，也能避免装配的时候孔口应力集中导致开裂。

　　从外形尺寸与安装边界来看，这个锤头的整体长度控制在100毫米左右，最大宽度在60毫米上下，整体重量控制在0.8千克左右，这个重量区间刚好适配车床周边的近距离敲击作业，既不会因为重量太轻导致敲击力度不足，需要反复敲击影响作业效率，也不会因为重量过大，敲击的时候力度不好控制，敲坏精密的机床部件或是工件。中心安装孔的直径按照通用手锤的安装尺寸设计，适配市面上绝大多数的标准锤柄，不需要单独定制特殊规格的锤柄，降低了后续的配件更换成本。锤头的各个敲击面到中心孔的距离经过配平，不管用哪个面敲击，力的作用线都能通过锤柄的轴线，操作人员握持锤柄的时候，敲击的反作用力不会产生额外的扭矩，长时间使用也不容易出现手部疲劳的问题。另外，锤头的表面做了发黑处理，一方面是起到防锈的作用，在车床车间存在切削液、润滑油飞溅的环境里，不容易生锈，延长使用寿命，另一方面发黑后的表面没有反光，在车间的照明环境下不会因为反光晃到操作人员的眼睛，影响作业的精准度。

　　在实际的机床维护作业里，这类异形锤头的使用频率甚至比常规手锤更高，因为它的结构完全适配车床作业的特殊需求，比如在拆装CA6140车床的开合螺母机构、调整交换齿轮架间隙的时候，很多操作位置的空间非常局促，常规锤头根本伸不进去，而这个雪橇锤头的窄边结构可以顺利伸入狭小间隙，完成精准的敲击调整。同时，它的多曲面工作面也能适配不同形状的被敲击零件，不需要频繁更换不同材质、不同形状的锤头，一把就能完成绝大多数车床现场的敲击作业，减少了工具携带、更换的时间，提升现场作业的效率。在建模过程中，这类零件的结构看似简单，但每一处圆角、每一个弧面的尺寸都需要结合实际使用的受力情况、操作空间来确定，不能随意绘制轮廓，比如弧面的曲率半径如果太小，敲击圆柱零件的时候就会出现线接触，压强过大容易损伤零件表面，如果曲率半径太大，又无法和圆柱面形成稳定的贴合，敲击的时候容易打滑；边角的圆角如果太小，热处理的时候容易产生应力集中，使用中容易崩块，如果圆角太大，又会减小敲击端面的有效接触面积，影响敲击的力度传递。中心孔的锥度也需要控制在合理范围，锥度太大锤柄容易松动，锥度太小又会导致装配困难，拆卸更换锤柄的时候不方便。这些细节的设计都需要结合长期的一线作业经验，才能做出真正实用的结构，而不是只满足外观造型的空架子。
