CA6140车床电子封面板金结构设计

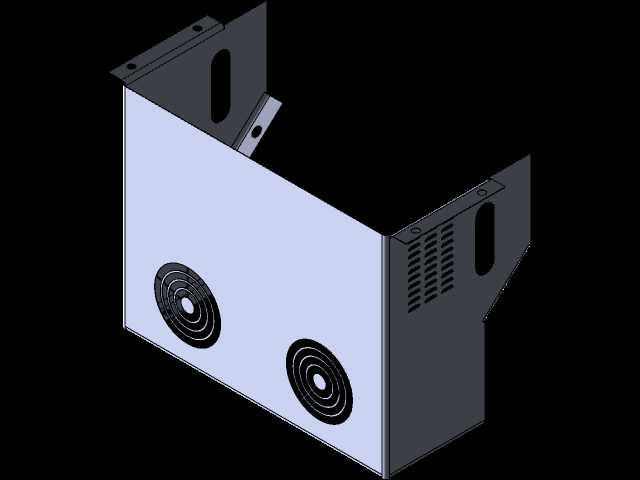

　　这款钣金构件是CA6140普通车床电气控制区域的外侧防护封板，日常作业中主要承担电气舱封闭、操作界面承载、散热导流三方面核心作用，安装位置位于车床主轴箱下方的床身正面侧方，刚好覆盖车床强电布线、接线端子排、控制电路板的外露区域，既可以阻挡车间加工过程中飞溅的切削液、金属切屑、粉尘进入电气舱造成线路短路、元件老化加速，也能避免操作人员误触舱内带电部件引发安全事故。从结构设计来看，整体采用弯折成型的冷轧钢板作为主体基材，板材厚度适配常规车床护罩的1.5mm规格，既保证足够的结构刚性，不会因为日常操作磕碰产生凹陷变形，也控制了整体构件重量，单人即可完成拆装维护作业。封板正面预留了两个同轴的圆形安装位，用来嵌入车床操作状态的声光提示器件，

　　安装位周边做了下沉式台阶设计，嵌入器件后外表面与封板平面齐平，不会出现突出剐蹭操作人员衣物的问题，同时台阶处预留的打胶槽可以在安装时填充密封胶，进一步提升防护等级，避免切削液顺着安装缝隙渗入电气舱。封板两侧的弯折翻边是核心安装定位结构，翻边上冲压成型的长圆孔作为安装固定孔，长圆孔的长度方向预留了3mm的安装调节余量，能够抵消床身焊接过程中安装螺柱的位置公差，安装时不需要额外扩孔就能顺利对位，降低现场装配的调整难度。其中一侧翻边区域冲压了阵列式的长条散热通孔，孔位朝向斜下方开设，刚好避开切削液飞溅的正向入射角度，既保证电气舱内的热量能够顺着孔位自然对流排出，避免舱内温度过高加速电气元件绝缘层老化，

　　也能阻挡大部分切屑和切削液直接进入舱内，散热孔的冲压边缘做了去毛刺处理，不会割伤后期维护时穿线的线缆绝缘层。封板顶部的弯折边做了向内的包边处理，没有裸露的板材剪切锋口，避免拆装过程中划伤操作人员手部，同时包边结构也提升了封板整体的抗弯折强度，长跨度的封板主体不会因为板材自重产生中部下挠变形。从安装边界来看，封板整体轮廓完全贴合CA6140车床床身的安装面弧度，弯折角度与床身侧壁的倾斜角度完全匹配，安装后封板边缘与床身表面的缝隙控制在1mm以内，不会出现明显的装配间隙影响外观和防护效果，封板的整体外伸尺寸控制在80mm以内，不会超出车床原有操作空间的边界，不会对操作人员站在床身侧方更换刀具、测量工件的动作造成干涉。

　　设计过程中充分考虑了钣金加工的工艺性，所有弯折位置的内R角都匹配板材厚度对应的最小弯折半径，避免弯折过程中出现板材开裂问题，所有安装孔都采用冲压一次成型，不需要后续二次钻孔加工，有效降低加工成本和加工周期，散热孔的排布间距也符合钣金冲压的工艺要求，不会因为孔距过小导致冲压时板材变形。在实际车床改造和维护场景中，这款封板可以直接替换原有老化变形的原厂护板，不需要对床身原有安装位进行二次加工，安装后可以有效提升电气舱的防护能力，减少电气故障的发生概率，同时规整的外观也能提升车床整体的整洁度，适配车间设备标准化管理的要求。
