机床加工用定位压紧工装夹具结构

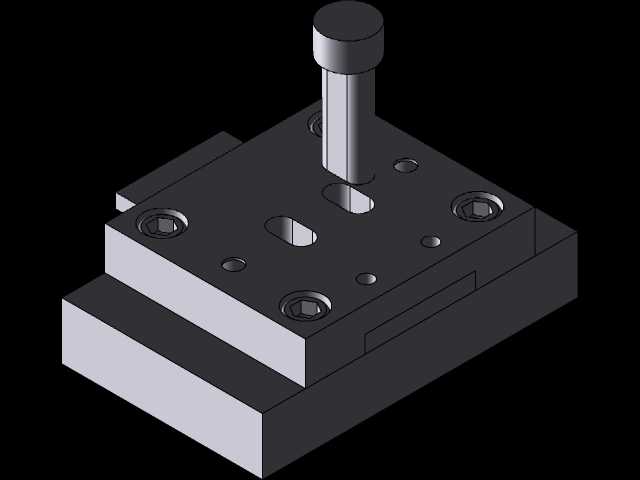

　　在机床切削加工的工序流转里，这类带立式导柱的压紧定位工装，主要承担工件在加工工位的精准定位与刚性夹持作用，常见于CA6140这类普通车床的配套工装改造场景，也可适配铣床、钻床的小尺寸工件装夹需求。从结构布局来看，整套工装采用分层叠装的基体设计，下层为安装基座，直接通过内六角螺栓锁紧在机床工作台的T型槽内，基座上预留的长圆形调节槽，可适配不同安装孔距的工作台，安装时无需重新配打安装孔，能快速完成工位切换。中层为定位承载板，板面上分布的多个定位销孔与螺纹孔，可根据待加工工件的外形轮廓更换定位销或者调整压紧点位置，板面上的腰型避让槽，主要是为加工过程中的刀具走刀预留安全空间，避免刀具下行切削时碰撞到工装基体，减少撞刀风险。

　　上方的立式导柱为导向压紧的核心部件，导柱与基体上的导向套采用小间隙配合，保证压紧动作的垂直精度，避免压紧过程中出现偏载导致工件移位，导柱顶端的圆柱台为压紧力施加端，可配套杠杆式压头或者气动、液压压紧执行件，实现手动或者自动压紧动作。整套工装的外形尺寸控制在小规格范围内，基座长宽尺寸适配小型机床的工作台安装边界，不会占用过多工作台面空间，可在同一台面上并排安装多套同类型工装，实现多工件同步装夹加工，有效提升单工序的加工效率。从设计思路上，这套工装优先考虑了装夹的刚性与定位的重复精度，所有连接螺栓均采用内六角圆柱头螺钉，沉头安装的方式避免螺栓头突出工装表面，防止工件吊装、上下料过程中发生磕碰。定位板与基座之间采用止口定位配合，

　　保证两层板之间的位置精度不会因为反复拆装而出现偏移，导向套与基体之间采用过盈压装的装配方式，长期使用后若导向间隙变大，可单独更换导向套，无需更换整套工装基体，降低了工装的维护成本。在实际加工场景中，这类工装多用于小型轴类、盘类或者异形小零件的装夹，比如车床加工小轴的端面、钻径向孔工序，将工件放置在定位板上，通过定位销限制工件的X、Y向自由度，导柱带动压头下行压紧工件上端面，限制Z向自由度与转动自由度，装夹完成后即可启动机床进行加工，相比通用卡盘装夹，这类专用工装的装夹效率更高，重复定位精度可控制在0.02mm以内，能有效保证批量零件的加工一致性。工装的所有棱角位置均做了倒角处理，避免操作人员上下料时被锐边划伤，基体表面采用发黑处理，

　　既可以提升工装的防锈能力，也能减少加工过程中切削液的附着，日常清理维护更加方便。在安装边界的设计上，基座的厚度经过受力校核，在最大5000N压紧力的作用下，基座的变形量控制在0.01mm以内，不会因为压紧力过大导致工装变形影响加工精度，导柱的行程设计预留了足够的工件取放空间，压紧状态下导柱不会完全脱出导向套，保证导向的可靠性。
