保持架集成式圆柱滚子轴承三维结构设计

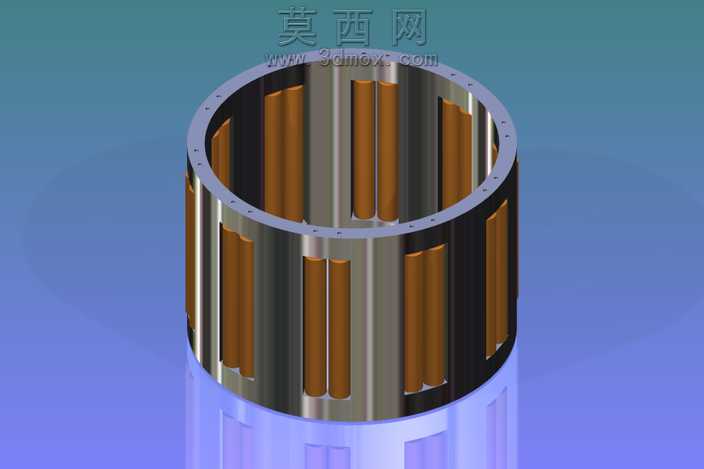

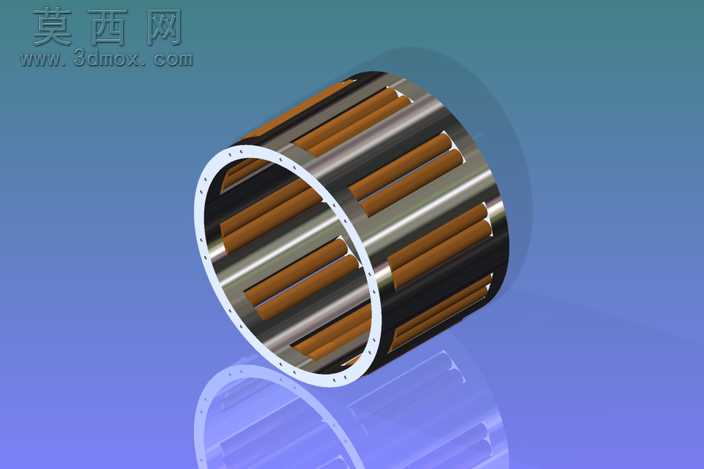

本作品为圆柱滚子轴承的精细化三维建模成果，建模过程严格遵循滚动轴承的结构设计规范，首先通过草图绘制完成轴承保持架的内外轮廓基准，采用拉伸、阵列、布尔运算等特征操作构建保持架的笼型主体结构，保持架上的兜孔按照圆柱滚子的排布规律做周向等距阵列，兜孔的侧壁弧度与滚子外圆柱面做适配性设计，保证滚子安装后可在兜孔内顺畅滚动同时不会发生轴向窜动。模型中的圆柱滚子采用标准圆柱体特征构建，所有滚子的尺寸公差保持一致，装配时通过同轴、相切等配合约束将滚子精准定位在保持架兜孔内，周向排布均匀无错位，还原了实体轴承中滚子与保持架的装配关系。材质渲染阶段，保持架部分采用金属镀铬材质，调整反射参数模拟金属表面的高光质感与冷冽金属光泽，圆柱滚子部分采用铜合金材质，调整漫反射与粗糙度参数还原铜质零件温润的金属色泽与轻微的磨砂质感，背景采用渐变蓝紫色调配合底部柔光效果，突出轴承主体的结构层次。结构设计上重点还原了该类无内外圈滚子轴承的适配特性，保持架两端做翻边强化处理，兜孔边缘做圆角过渡避免应力集中，整体结构紧凑，可适配高转速、安装空间紧凑的轴系传动场景，建模过程中对所有配合面做了干涉检查，确保各零件之间无穿模、无错位，完整呈现了滚子轴承的内部构造与装配逻辑，可用于机械原理演示、轴系配套设计参考等场景。
