快速释放燃料填料法兰螺栓结构设计

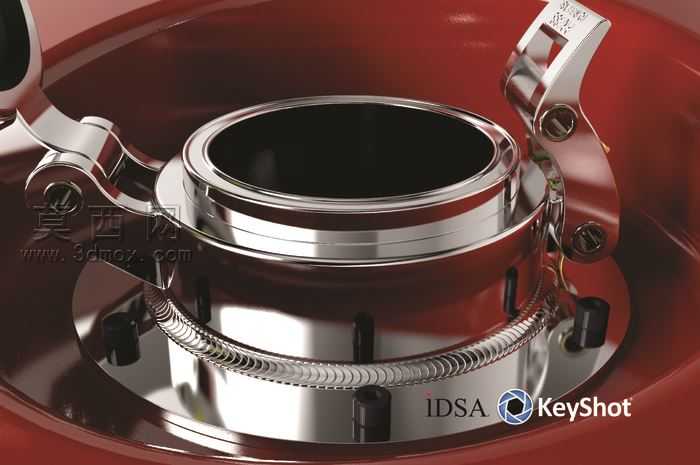

本作品为快速释放燃料填料用的法兰螺栓结构三维设计，建模阶段围绕1940-1970年经典法兰连接螺栓的功能特性展开，首先梳理快速释放机构的运动逻辑：区别于普通螺栓的螺纹旋紧固定逻辑，该结构通过侧边的快拆压杆实现法兰的快速开合与锁紧，建模时先完成中心法兰基体的回转特征构建，精准还原法兰端面的密封槽结构、周向定位孔位，保证密封面的平面度参数符合燃料填料的密封要求。其次构建快拆锁紧组件，对压杆的铰接转轴、锁紧卡扣的曲面轮廓进行参数化建模，还原卡扣与法兰凸缘的配合公差，确保压杆下压时卡扣能够完全卡合法兰凸缘，实现可靠锁紧，扳起压杆时卡扣能够快速脱离，完成无工具快速拆卸。材质与渲染阶段，针对不同部件匹配对应材质属性：法兰主体与螺栓金属部件采用抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加细微的环境反射效果，还原金属部件的精密加工质感；压杆的握持部分做哑光金属处理，区分操作部件与固定基体的视觉差异；底部安装基座采用深红色烤漆材质，调整漆面的高光反射与细微颗粒质感，模拟工业设备漆面的真实视觉效果；密封槽内的弹性密封件采用黑色橡胶材质，调整材质的漫反射参数与轻微凹凸纹理，还原橡胶件的哑光弹性质感。结构设计上重点优化快拆机构的受力路径，锁紧状态下卡扣的受力点正对法兰凸缘的受力中心，避免长期使用出现卡扣变形；铰接位置预留合理的转动间隙，保证压杆操作顺畅无卡滞，同时在铰接轴位置添加限位结构，限制压杆的开合角度，避免操作时压杆过度翻转造成部件损坏。整体建模严格遵循机械设计的公差配合要求，所有配合面的间隙、过盈参数均符合通用机械紧固件的设计规范，既还原了经典工业快拆螺栓的结构特性，也通过精细化的材质渲染呈现出工业产品的精密质感，可用于机械结构教学、快拆连接方案参考等场景。
