三孔环形轨道循环运动机构结构设计

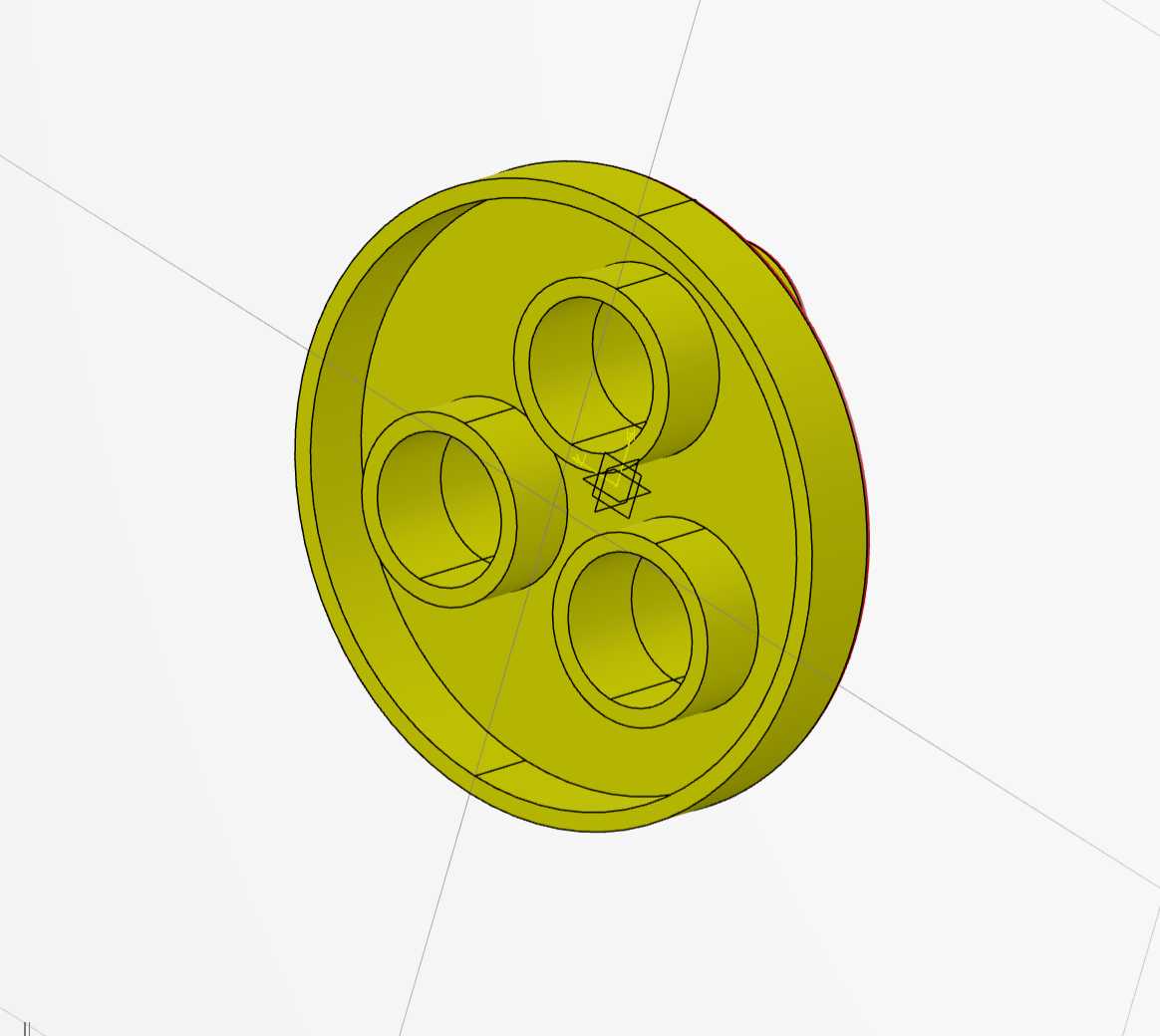

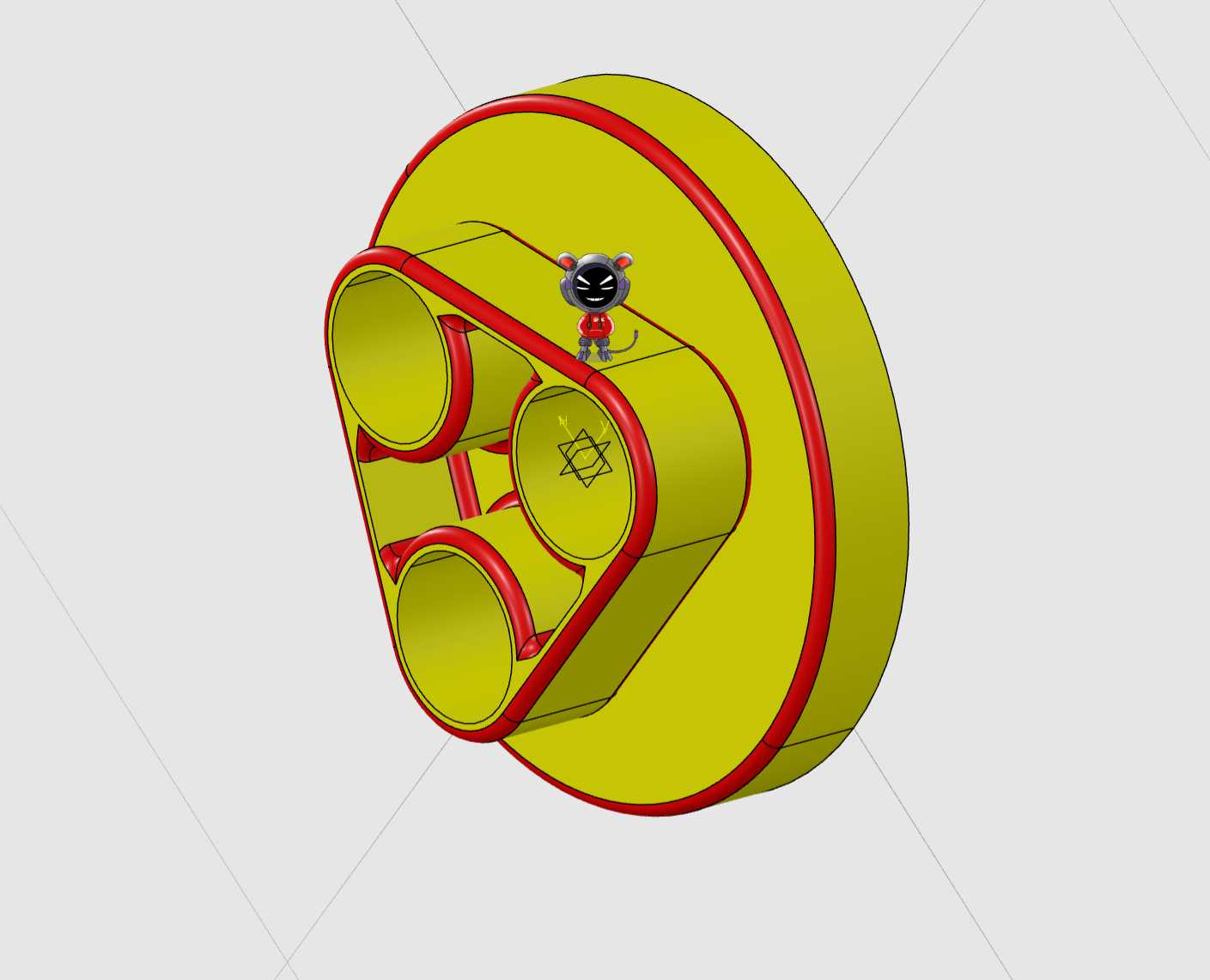

　　该结构属于循环运动类轨道构件，核心应用场景集中在小型物料循环输送、工位循环流转、趣味机械演示装置领域，可作为小型自动化产线的工位循环载体，也可用于科普类机械装置的运动演示单元，适配小载荷、连续循环回转的工况需求。从功能特性来看，该结构采用外圆内三孔的环形闭合轨道布局，轨道截面为圆弧凹槽型，可配套带导向轮的滑动载具，实现载具沿闭合轨道的连续循环运动，三个内孔为等径圆形布局，呈正三角排布，将环形轨道分隔为三段平滑过渡的弧形段，轨道衔接处采用大圆角顺滑过渡，避免载具运行时出现卡滞、冲击的问题。设计阶段首先确定了运动轨迹的闭合性要求，摒弃了传统圆形单环轨道的单调路径，采用三圆弧拼接的闭合路径，既保留了环形循环的运动属性，

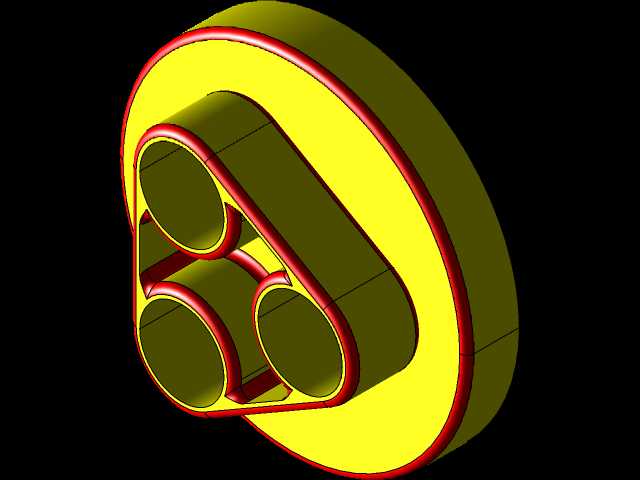

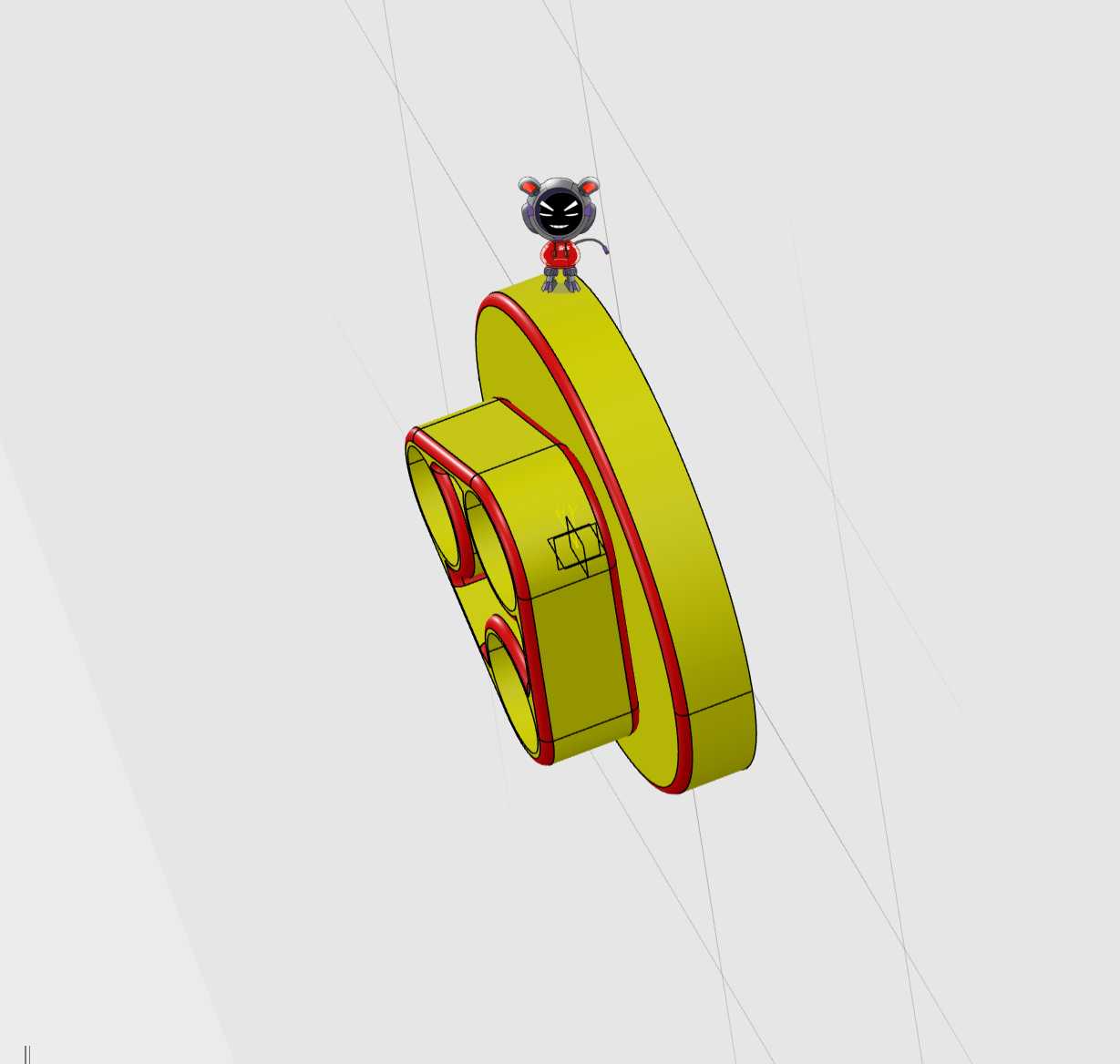

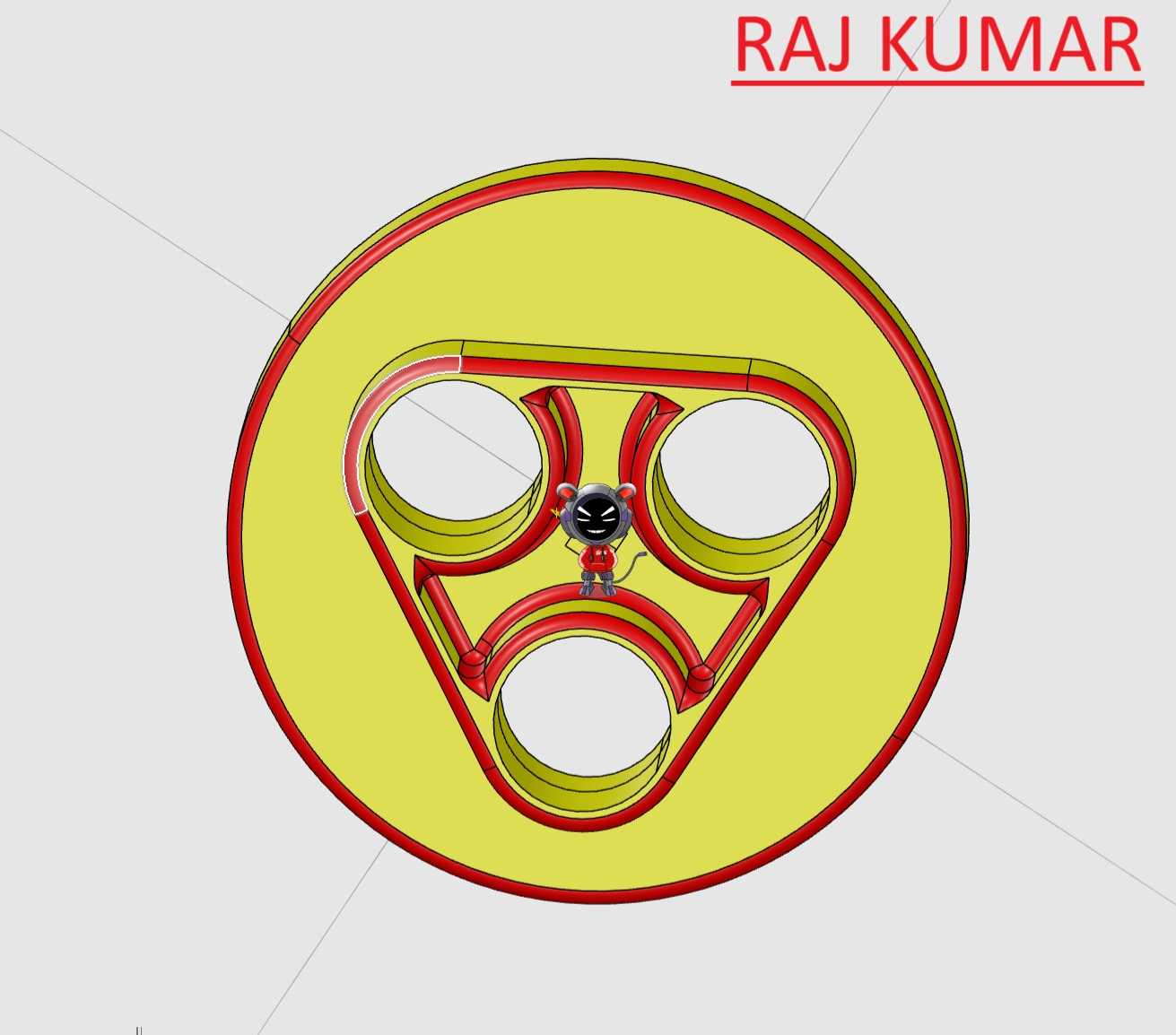

　　又通过三段弧形轨道的转向变化，增加了运动路径的趣味性与工位排布空间，三个内孔区域可预留作为工位安装位、检测位或者物料取放位，相比单环轨道能在相同外轮廓尺寸下布置更多操作工位，提升单位空间的利用率。外形尺寸方面，整体外轮廓为正圆形结构，外圆边界为完整闭合环，三个内孔的圆心分布在与外圆同心的内接正三角顶点上，轨道槽的宽度统一，槽深保持一致，确保载具在整个轨道运行过程中导向轮与槽壁的配合间隙恒定，不会出现松紧不一的情况。安装边界上，结构底部为平整安装面，可通过外圆周边的预留安装孔或者三个内孔周边的固定位完成与安装基座的连接，安装时需保证轨道平面与安装基面的平行度，控制在0.05mm以内，避免载具运行时出现偏载磨损。

　　轨道的截面设计采用半圆槽型，适配球面导向轮，相比V型槽加工难度更低，同时具备一定的自对中能力，载具运行时的侧向力可通过槽壁均匀分散，降低局部磨损速率。结构的壁厚设计遵循等强度原则，外圆环的壁厚与内孔之间的连接筋壁厚保持一致，避免注塑或者3D打印加工时出现缩痕、变形问题，轨道边缘做了R0.5的圆角处理，去除锐边，防止装配时划伤操作人员，同时减少导向轮与轨道边缘的硬接触磨损。在实际应用中，该轨道结构可配套小型拨盘机构或者摩擦轮驱动机构，实现载具的连续循环输送，载具上可搭载小型工件、检测探头或者演示玩偶，适配教学演示、小型文创机械装置、轻载循环输送工位的使用需求，相比直线往返式输送机构，该闭合轨道结构无需换向机构，结构更简单，

　　运行噪音更低，维护成本也更低。设计过程中重点校核了轨道衔接处的曲率半径，确保三段弧形轨道的衔接点曲率连续，不存在拐点，避免载具经过衔接点时产生速度突变，运行过程中可保持匀速平稳的状态，三个内孔的尺寸根据常用的小型工位安装需求设定，可容纳直径不超过内孔直径的检测元件、物料台或者操作机构，内孔边缘同样做了倒角处理，方便工位组件的安装定位。
