Mg90舵机无芯电机改装外壳结构设计

　　在小型航模、桌面级机器人关节、精密云台调姿、小型自动化执行端这类对执行器体积、响应速度有严苛要求的场景里，常规Mg90舵机的有刷电机配置往往存在响应滞后、低速抖动、输出扭矩冗余不足的问题，不少做小型智能装备开发的工程师都会选择更换更高性能的无芯电机来优化舵机输出特性，但原装舵机外壳的内部腔体、定位结构都是匹配原有电机尺寸设计的，直接替换电机会出现装配干涉、定位偏移、齿轮啮合间隙超差的问题，这也是很多舵机改装过程中最容易卡壳的环节。

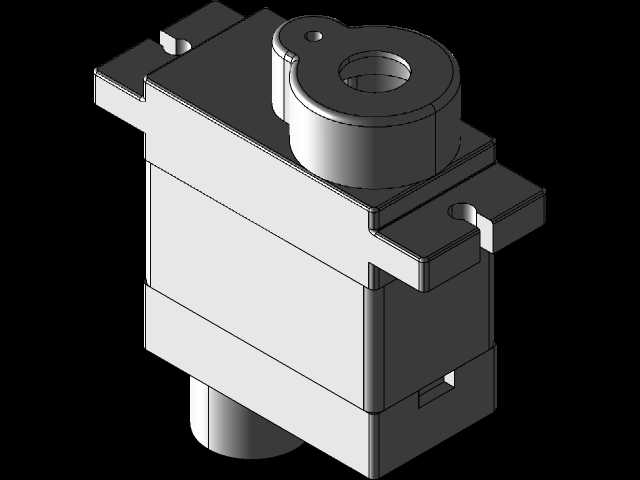

　　这套改装结构的核心设计思路，就是围绕8520规格无芯电机的安装尺寸，重新规划舵机内部的腔体布局，在完全保留原有舵机输出轴安装位、外部安装耳尺寸的前提下，调整内部电机固定座的位置、走线槽的走向，同时适配原有减速齿轮组的啮合中心距，确保更换电机之后，减速箱的传动精度不会因为装配偏差出现打齿、卡顿的问题。设计过程中首先锁定的是外部安装边界，原Mg90舵机的两侧安装凸耳的孔位间距、凸耳厚度、输出轴的中心高度都是行业内小型舵机的通用安装尺寸，很多小型机器人的关节安装位、航模舵面的安装槽都是按照这个尺寸开模的，如果改动外部安装尺寸，就会导致改装后的舵机无法适配原有安装位，失去改装的通用性价值，所以整个外壳的外部轮廓、安装孔位尺寸完全沿用原舵机的安装边界，输出轴的伸出长度、轴端的花键规格也和原装件保持一致，用户更换之后不需要调整原有设备的安装结构，直接替换即可使用。

　　内部结构设计上，针对8520无芯电机的直径、输出轴长度，重新设计了电机的卡装定位槽，在壳体内部增加了两道加强筋，既可以对电机进行周向定位，防止电机在正反转切换的冲击力下出现周向转动，也能提升壳体本身的结构强度，避免DLP打印的树脂外壳在频繁受力下出现开裂。同时调整了电机与减速齿轮组输入齿的中心距，在电机输出轴端预留了足够的齿轮安装位，保证电机齿轮和减速箱一级齿轮的啮合侧隙控制在合理范围内，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致传动阻力增大、电机负载过高。外壳的分层结构也做了优化，上下壳体的配合止口重新做了公差匹配，考虑到DLP打印的树脂件会存在一定的收缩率，止口的配合间隙预留了0.1mm的打印余量，打印完成后不需要额外打磨就能顺利扣合，同时在壳体对应电机尾部的位置预留了散热间隙，避免无芯电机长时间高负载运行时热量堆积在壳体内，影响电机使用寿命。

　　在走线设计上，壳体侧面预留了嵌入式的走线槽，电机的供电线可以顺着走线槽引到原舵机电路板的安装位，不会出现线材被壳体压伤、或者干涉齿轮转动的问题。原舵机的电位器安装位也完全保留，确保改装之后舵机的角度反馈功能正常，不会出现零点偏移、角度控制不准的问题。考虑到DLP打印的工艺特性，所有壳体的棱角位置都做了0.2mm的圆角过渡，避免打印过程中出现尖角翘边、层间结合力不足的问题，壳体壁厚统一设置为1.2mm，既保证足够的结构强度，也能减少打印材料的消耗，缩短打印时间。

　　这类改装舵机的实际应用场景覆盖了很多小型精密执行领域，比如小型四足机器人的腿部关节，需要执行器响应速度快、回差小，改装后的无芯电机舵机相比原装舵机，响应延迟能降低40%左右，低速运行时的抖动问题也能得到明显改善；在小型航模的舵面控制上，更轻的无芯电机加上适配的轻量化树脂外壳，能降低整机重量，提升航模的续航时间和操控灵敏度；在桌面级小型自动化设备的执行端，比如小型物料分拣机构的拨杆驱动、精密云台的角度调节，这套改装结构也能在不改变安装尺寸的前提下，提升执行端的动态响应性能。

　　设计过程中也充分考虑了改装的可操作性，整个外壳拆分后的零件没有复杂的倒扣结构，打印时不需要添加大量支撑，去除支撑之后也不会影响配合面的精度，普通用户只要具备基础的舵机拆装能力，就能自行完成电机更换和外壳组装，不需要额外的定制工装。壳体上的安装凸耳位置做了局部加厚处理，因为舵机安装时凸耳位置是主要的受力点，加厚之后能避免安装螺丝锁紧时出现凸耳开裂的问题，凸耳上的安装孔也做了沉台设计，螺丝锁紧之后螺丝头不会高出凸耳表面，不会和安装面产生干涉。输出轴位置的轴套安装位也保留了原有的尺寸，可以继续使用原舵机的铜轴套，保证输出轴的转动同心度，减少输出轴的径向窜动。
