汽车安全气囊通道固定KAB支架结构设计

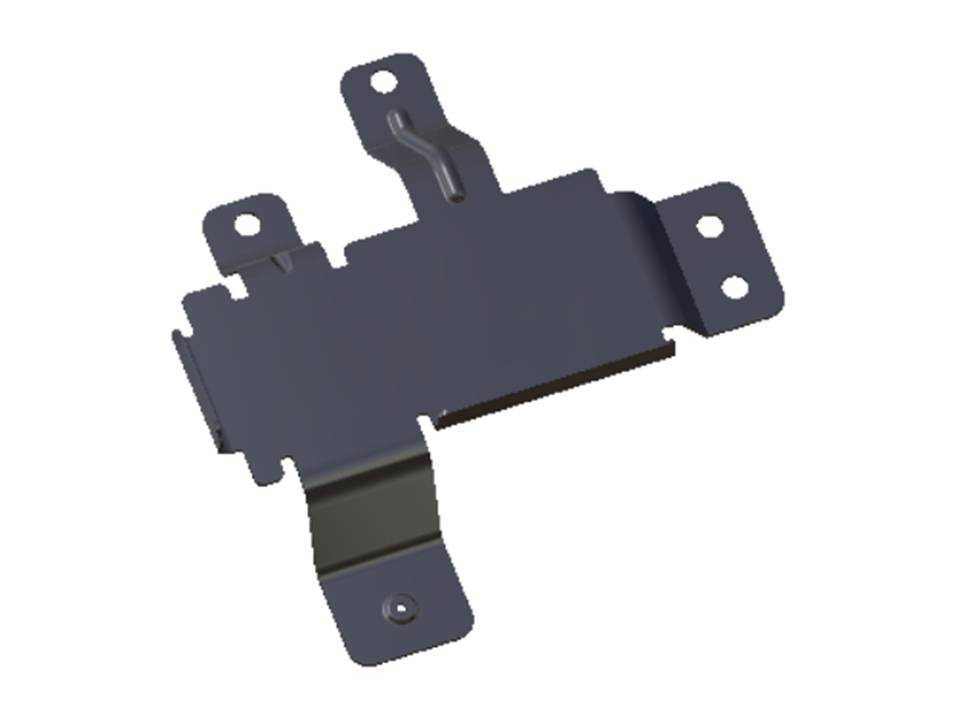

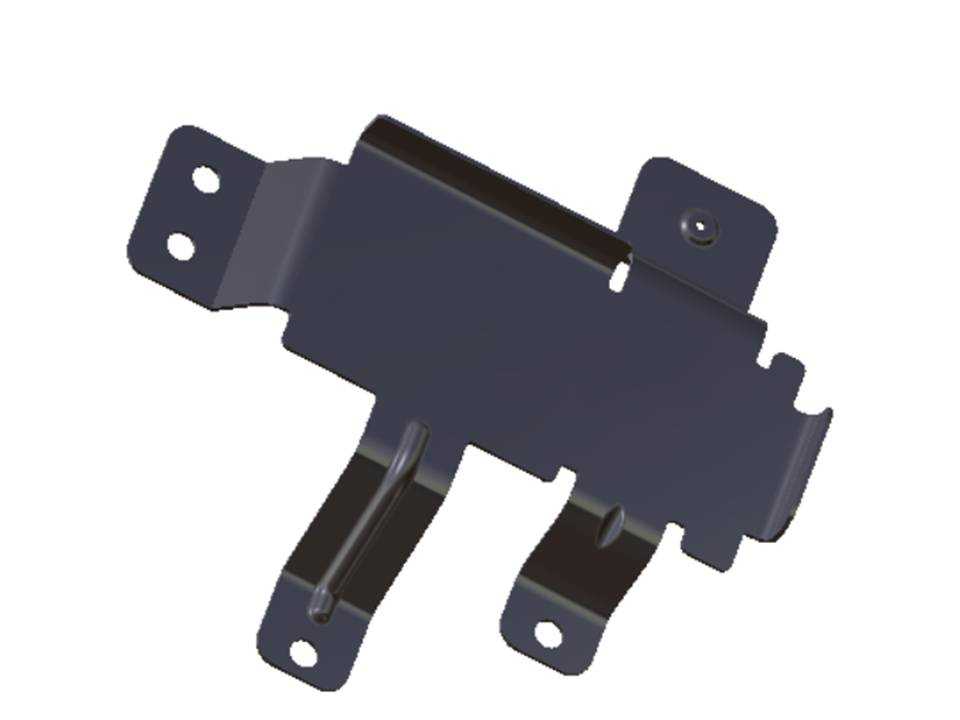

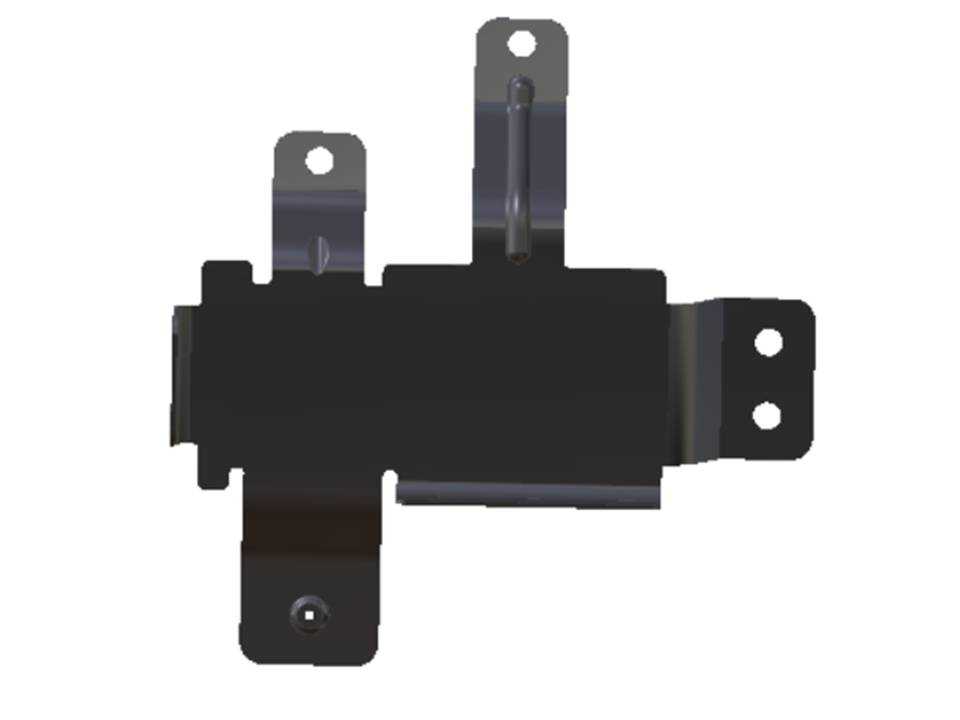

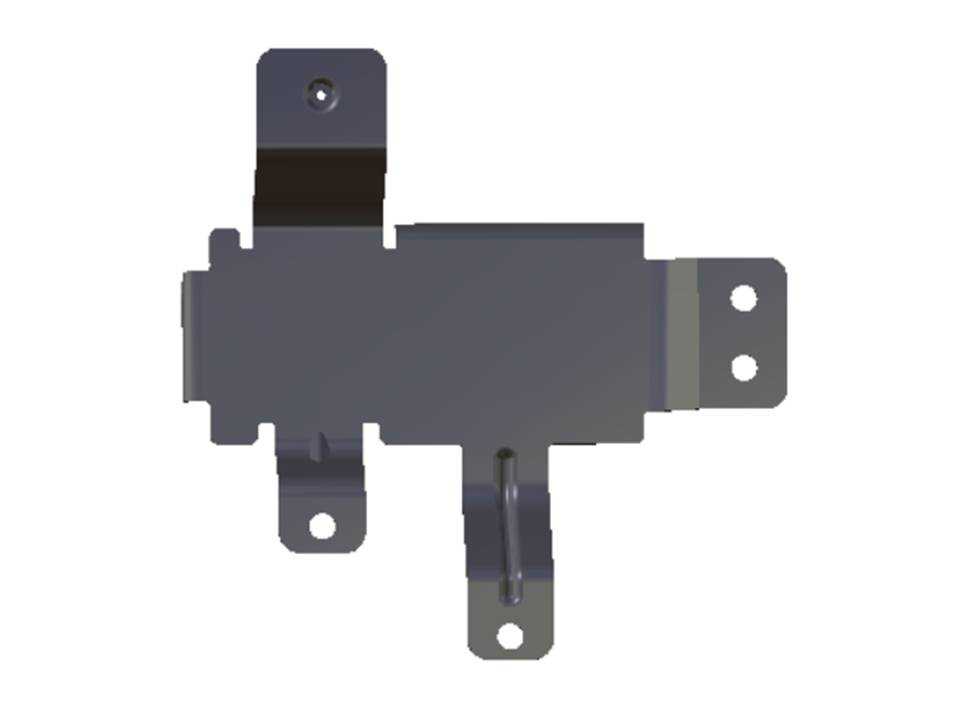

　　这款支架的核心应用场景集中在汽车乘员舱内部的安全气囊系统装配环节，主要承担安全气囊充气通道的位置固定与姿态约束功能，在安全气囊点爆的瞬态过程中，需要抵消气体充入时产生的瞬时冲击力与振动偏移量，避免通道移位导致的气囊展开方向偏差，直接关系到被动安全系统的触发可靠性。从结构功能特性来看，整体采用一体化钣金冲压成型工艺，没有额外的焊接拼接结构，避免了焊接应力带来的结构变形与强度薄弱点，主体承载面为平整钣金基底，三个方向延伸出的带安装孔支耳分别对应车内安装基座的三个固定点位，不同支耳的弯折角度经过匹配安装面的空间角度设计，能够保证装配后支架主体与气囊通道的贴合度，不会出现装配应力集中的问题。支耳上的安装孔采用圆孔设计，

　　适配标准规格的紧固件装配，孔位边缘做了翻边强化处理，在不增加板材厚度的前提下提升了安装孔位的抗挤压强度，避免长期车辆振动工况下出现孔位变形、紧固件松脱的问题。设计过程中首先需要明确的是安装边界约束，车内对应安装位置的可用空间非常有限，周边分布着线束、内饰板卡扣以及其他附属构件，因此支架的外轮廓不能超出预留的安装空间，所有弯折支耳的延伸长度都经过空间校核，既保证固定点位的连接强度，又不会和周边构件产生运动干涉。主体承载面的弧度完全匹配安全气囊通道的外壁曲面，两者装配后能够实现面接触承载，相比点接触或者线接触的固定方式，能够将气囊点爆时的冲击力均匀分散到整个支架承载面，降低局部应力过大导致的结构失效风险。

　　板材厚度的选择经过多轮工况仿真验证，既要满足瞬态冲击下的强度要求，避免支架断裂失效，又要控制整体重量，符合汽车零部件轻量化的设计趋势，支架边缘全部做了钝化包边处理，避免装配过程中锋利的钣金边缘划伤气囊织物层或者周边线束，也能减少装配工人操作时的割伤风险。从安装流程的适配性来看，三个支耳的安装孔位处于不同的空间平面，装配时可以先通过其中一个孔位实现预挂定位，剩下的两个孔位会自动对齐基座上的对应安装点，不需要额外的工装辅助定位，能够有效提升整车装配线的作业效率，降低装配误差率。在长期使用工况下，支架需要耐受车内高低温交变环境、湿度变化以及车辆行驶过程中的持续振动，因此钣金材料的选择兼顾了结构强度与抗腐蚀性能，

　　表面处理层能够适应车内环境的腐蚀因素，不会出现锈蚀导致的强度下降问题。弯折部位的圆角半径经过优化，避免过小圆角带来的应力集中问题，在瞬态冲击载荷下，弯折位置是应力集中的高发区域，合理的圆角设计能够引导应力流均匀分布，提升整体结构的抗冲击能力。支架上没有多余的冗余结构，每一处弯折、每一个孔位都对应明确的功能需求，主体平面上没有开设不必要的减重孔，避免削弱承载面的整体强度，毕竟作为安全系统相关的固定构件，可靠性优先级远高于极致的轻量化诉求。在实际匹配验证过程中，需要模拟气囊点爆的瞬态冲击工况，测试支架的形变量是否在允许范围内，确保冲击过程中通道的偏移量不会超出设计阈值，保证气囊能够按照设计方向顺利展开，为乘员提供有效的被动防护。同时还要考虑整车全生命周期内的疲劳耐久性能，经过长时间的振动载荷循环后，支架不能出现裂纹、紧固件松脱等问题，保证在车辆整个使用周期内都能可靠承担固定功能。
