50mm立方Schwarz周期性多孔晶格结构

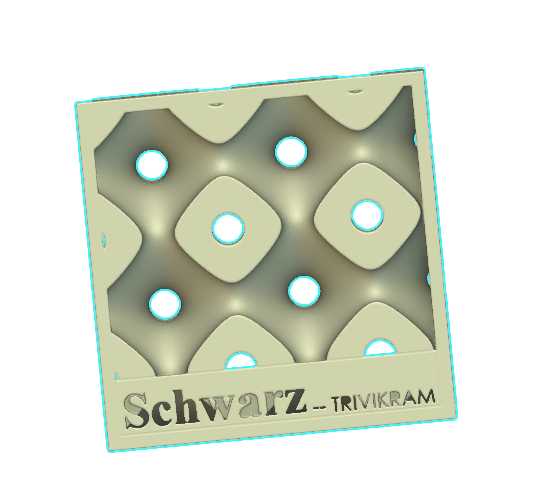

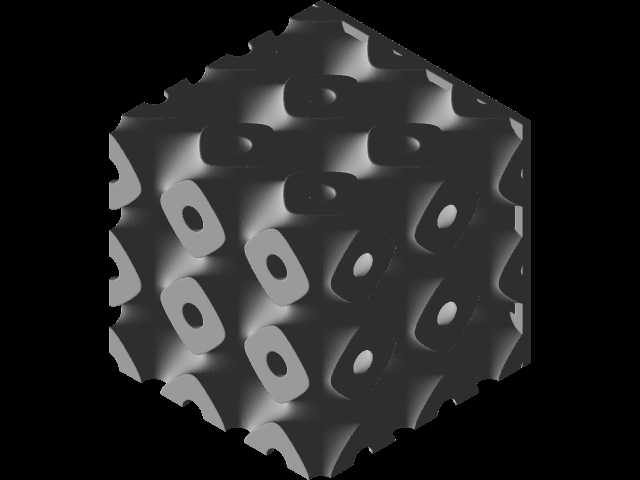

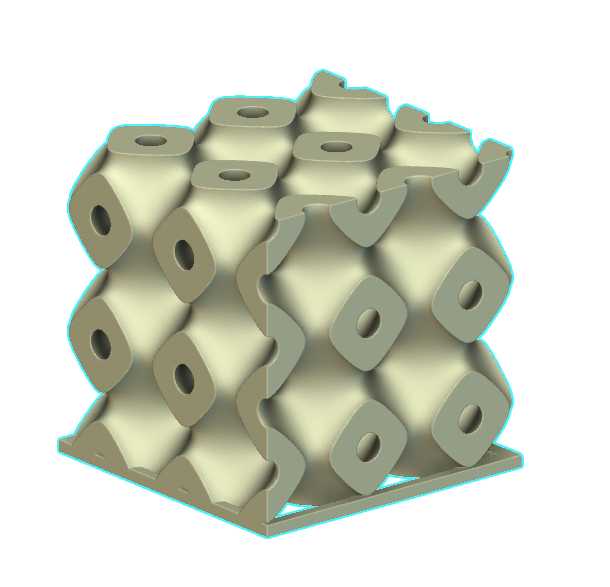

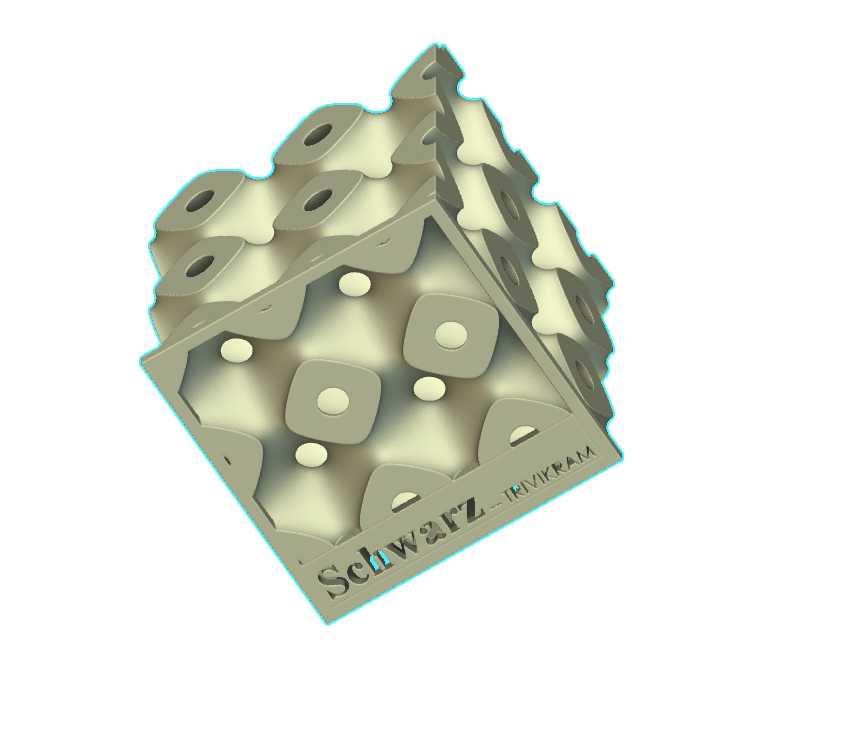

　　在轻量化结构设计、吸能缓冲构件开发、换热流道设计以及生物医用植入体研发领域，周期性多孔晶格结构一直是结构工程师重点关注的构型方向，其中Schwarz曲面衍生的三周期极小曲面晶格，凭借光滑连续的曲面过渡、均匀的应力分布特性以及可控的孔隙率表现，在各类工程场景中有着极高的应用价值。本次呈现的是边长为50mm的立方体构型Schwarz晶格单元，整体外轮廓为规则正六面体，边界处的曲面做了齐平裁切处理，能够直接作为阵列单元进行空间排布，适配不同尺寸的构件填充需求，无需额外做边界修正即可实现单元间的无缝拼接。

　　从结构特性来看，该类晶格区别于传统杆系点阵结构的核心点，在于其所有承力部位均为连续曲面过渡，不存在杆系结构常见的节点应力集中问题，在承受轴向压载、侧向弯曲载荷以及多向复合载荷时，应力能够沿着曲面均匀扩散，不会出现局部应力过载导致的结构提前失效。在实际工程应用中，这类结构常被用于填充航空航天构件的非承力空腔，在保证结构整体刚度满足设计要求的前提下，最大程度降低构件整体重量；在缓冲吸能场景下，该类晶格的渐进溃缩特性稳定，吸能效率远高于同孔隙率的泡沫金属材料，可用于制作高精密设备的运输缓冲衬垫、碰撞测试中的吸能块构件；在换热领域，连续光滑的曲面能够引导流体在孔隙内形成持续的湍流扰动，大幅提升换热效率，可用于制作紧凑式换热器的芯体结构，在有限的体积内获得更大的换热接触面积；在生物医用场景下，连通的孔隙结构能够为骨组织长入提供空间，弹性模量可通过调整孔隙率匹配人体皮质骨参数，避免应力遮挡问题，适合作为骨植入体的内部填充结构。

　　设计过程中，首先基于三周期极小曲面的隐函数方程生成基础曲面构型，通过调整方程参数控制单胞的孔隙尺寸、筋厚以及整体孔隙率，确保单胞在50mm的立方边界内形成均匀的周期性排布，边界处的曲面延伸至立方体外轮廓面后做裁切处理，保证单元六个面均为平整平面，相邻单元拼接时曲面能够完全连续衔接，不会出现错位或者结构断层。结构的筋厚参数可根据实际承载需求做参数化调整，当用于高承载场景时可适当增加筋厚提升整体刚度，用于吸能或者换热场景时可减小筋厚提升孔隙率，获得更优的功能表现。需要注意的是，该类曲面结构在采用增材制造工艺加工时，需要针对不同的打印角度做支撑添加优化，对于朝下的悬空曲面，要控制支撑的接触密度，避免后期去除支撑时破坏曲面的光滑连续性，影响结构的力学性能；如果采用铸造工艺制备，需要在结构设计时预留合适的拔模斜度或者排气通道，确保铸造过程中金属液能够完全填充所有孔隙部位，避免出现浇不足的缺陷。

　　从安装适配角度来看，50mm的标准立方单元尺寸能够适配绝大多数工程构件的填充需求，工程师可以根据目标构件的实际外形尺寸，对晶格单元做三维阵列后再与构件外壁做布尔运算，即可得到完整的晶格填充构件，外边界的平整设计能够保证晶格与外壁的连接部位完全贴合，不存在连接间隙，避免使用过程中连接部位出现应力集中导致的开裂问题。在做结构仿真分析时，该类连续曲面结构的网格划分难度低于杆系点阵结构，能够获得更精准的仿真计算结果，帮助工程师在设计阶段就准确预判结构的承载能力、变形量以及失效模式，减少后续实物测试的迭代次数，缩短产品开发周期。
